工业用锥形带盘砂板磨削刀具结构

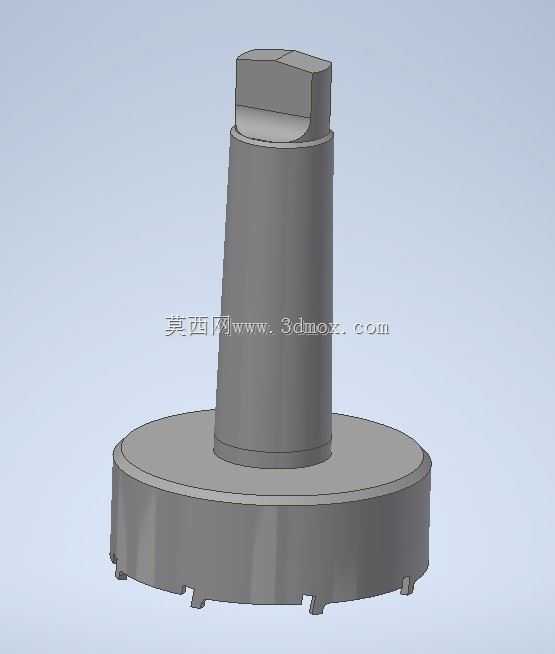

　　在液压阀块、精密仪表阀件的加工工序里，孔口端面的残屑清理、密封面的精细修磨一直是容易被忽略却直接影响装配密封性的环节，这款砂板钻正是针对这类工况设计的专用磨削刀具，区别于常规的钻孔、扩孔刀具，它的核心作用是在阀块流道孔加工完成后，对孔口周边的平面进行均匀修磨，去除钻削、铣削工序留下的毛刺、翻边，同时保证密封面的平面度满足O型圈、金属密封垫的装配要求，避免后续阀件装配后出现压力油泄漏的问题。从结构设计来看，这款刀具采用了锥柄加圆盘磨削盘的分体式整合结构，上部的锥柄采用莫氏锥度适配设计，能够直接装夹在普通钻床、加工中心的主轴锥孔内，无需额外定制过渡套，锥柄顶部的扁尾结构完全匹配机床主轴的传力槽，能够传递足够的磨削扭矩，避免高速旋转时出现打滑、刀具窜动的问题，锥段的锥度经过精确计算，装夹后同轴度误差控制在0.02mm以内，保证磨削过程中盘面不会出现偏摆。

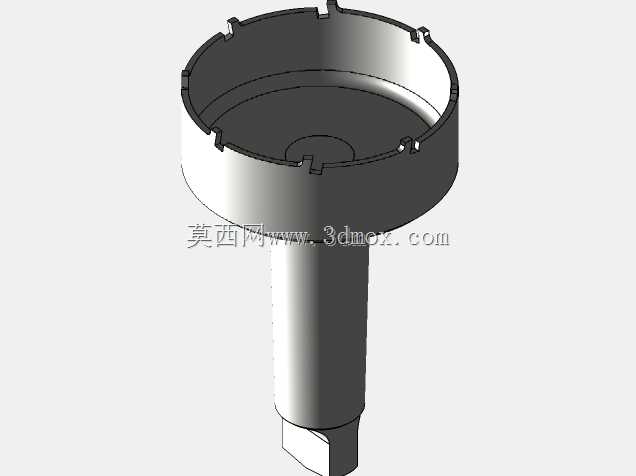

　　下部的磨削盘采用圆盘式结构，盘面直径根据阀块常见的密封槽尺寸做了适配，能够覆盖常规通径液压阀的安装密封面范围，盘底边缘均匀分布的缺口是排屑槽设计，磨削过程中产生的金属磨屑、砂粒脱落物能够顺着这些缺口及时排出，不会堆积在磨削面和工件之间造成表面划伤，同时缺口的存在也能减少磨削盘和工件的接触面积，降低磨削热的产生，避免阀块局部过热出现材质变形。设计过程中，锥柄和磨削盘的连接段做了加厚过渡处理，因为磨削作业时刀具不仅承受周向的扭矩，还会受到轴向的进给力，过渡段的圆角过渡能够有效降低应力集中，避免长时间作业后出现根部断裂的问题，整个刀具的重心经过配平，高速旋转时的动平衡精度满足G2.5级要求，在3000转/分钟的转速下不会出现明显振动，既能够保证磨削面的表面粗糙度达到Ra1.6以内，也能减少对机床主轴轴承的磨损。

　　从安装边界来看，这款刀具的总长度适配常规钻床的主轴行程，装夹后不需要对机床的行程限位做额外调整，磨削盘的厚度经过优化，在保证自身结构强度的前提下，尽可能减少了刀具的整体重量，降低主轴的负载，锥柄的长度符合标准锥柄的装夹深度要求，装夹时不会出现锥面贴合不足、装夹松动的问题。实际应用中，这款刀具除了阀块加工场景，还可以用于小型法兰端面的修磨、钣金件孔口的去毛刺作业，相比手持角磨机的修磨方式，装夹在机床上使用能够保证修磨面和孔轴线的垂直度，避免人工修磨时出现的斜面、偏磨问题，对于批量加工的零件来说，能够大幅提升修磨工序的一致性，减少后续装配时的密封不良返修率。

　　刀具的磨削盘面可以根据加工材质的不同更换对应的砂面，加工铸铁阀块时可以采用粗砂面快速去除余量，加工铝合金、铜质阀件时则更换细砂面获得更好的表面质量，盘体本身采用合金钢材质制作，经过调质处理后具备足够的刚性，长期使用不会出现盘面变形的问题，锥柄部分经过淬火处理，硬度达到HRC45以上，多次装夹拆卸也不会出现锥面磨损、拉毛的情况，能够保证长期使用的装夹精度。在结构细节上，磨削盘和锥柄的连接采用过盈配合加定位销的固定方式，相比一体式的刀具结构，当磨削盘磨损到极限后，可以单独更换盘体，不需要整体报废刀具，能够降低长期使用的刀具成本，盘底的排屑槽角度经过优化，顺着刀具旋转的方向做了倾斜设计，排屑更加顺畅，不会出现磨屑卡滞在槽内的情况，即使是干磨工况下，也能保证磨屑顺利排出，不会影响磨削质量。
