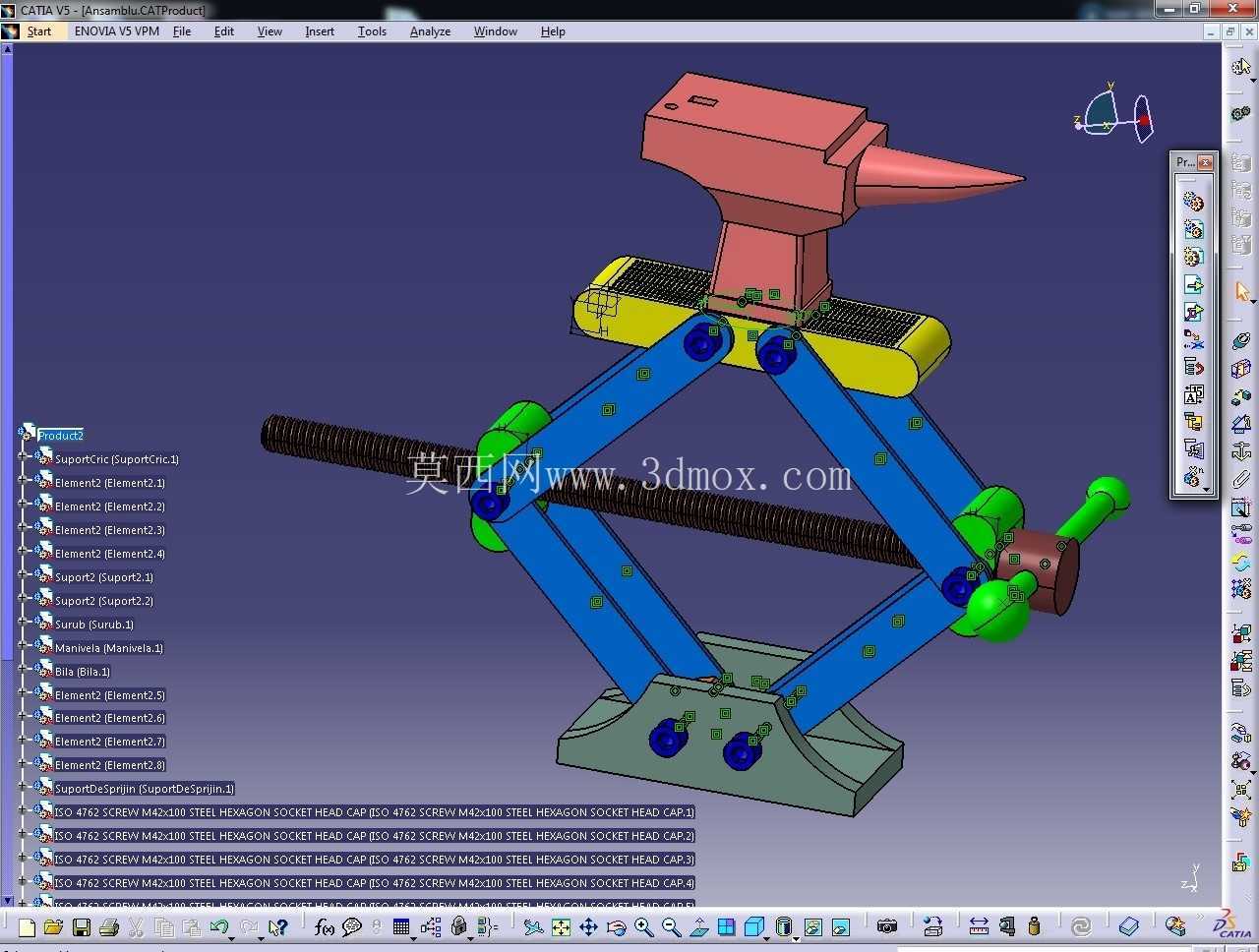

带砧座剪式汽车维修顶升支撑结构

　　从功能实现逻辑来看，核心顶升单元采用经典剪式连杆增力结构，通过中部贯穿的梯形传动丝杆带动两组交叉连杆做收展动作，梯形丝杆的自锁特性可保证在任意顶升高度下的负载稳定性，不会因负载波动出现自滑落风险，丝杆端部的摇柄连接位采用多面卡位结构，可适配标准棘轮扳手、随车摇柄等多种驱动工具，降低应急场景下的工具适配门槛。上方集成的砧座采用一端平砧、一端锥角砧的经典台砧构型，平砧面可满足平面校直、薄件砸平、小型铆接的作业需求，锥角端可用于管件扩口、圆弧件校形、弯件复位等特殊作业，砧座与顶升平台的连接采用嵌入式定位结构，保证冲砸作业时砧座不会出现偏移错位，避免作业安全隐患。在乘用车日常维保、小型汽修门店的底盘作业场景里，这类集成砧座的剪式顶升结构，是兼顾便携性与拓展作业能力的实用工装。区别于常规仅做车辆顶升的剪式千斤顶，该结构在顶升平台上方集成了固定式铁砧结构，可在完成车辆顶升支撑的间隙，兼顾小型金属零件的校形、冲砸、简单铆接作业，适配户外应急维修、流动汽修场景下的多工况需求，无需额外携带独立台砧，减少随行工具的负重与收纳空间占用。

　　设计层面上，剪臂采用等长对称的双片叠层结构，每处铰接点都采用带衬套的销轴连接，减少连杆动作时的磨损量，延长工装的整体使用寿命，铰接点的位置排布经过力学优化，在丝杆处于最小收合行程时，剪臂可完全收拢至底座的容置槽内，整体收纳高度可控制在常规车载千斤顶的同等尺寸区间，不会额外增加收纳所需的垂直空间。底座采用宽面支撑结构，底部带有防滑的平面接触设计，可在硬化路面、平整铺装的汽修工位上提供足够的支撑稳定性，避免顶升作业时出现侧倾风险，底座的轮廓尺寸经过边界校核，可适配大多数乘用车后备箱的工具槽收纳尺寸，不会出现无法放入随车工具位的问题。

　　顶升作业的有效行程覆盖常规家用轿车、小型SUV的底盘顶升高度需求，最低收纳高度可顺利伸入车辆底盘的顶升支撑位下方，最大顶升高度可满足轮胎更换、底盘紧固件检查等常规维保作业的操作空间要求。砧座的工作面硬度经过参数匹配，可承受常规手锤敲击的冲击力，不会出现工作面凹陷、变形的问题，砧座与顶升平台的连接强度经过负载校核，可承受冲砸作业时的反向冲击力，不会出现连接部位断裂、松脱的问题。在实际使用场景中，该结构既可以作为常规车载千斤顶完成车辆轮胎更换、底盘应急检查的顶升作业，也可以在户外维修、自驾途中出现小型金属零件变形、需要简单冲砸加工时，将千斤顶降至最低稳定高度，锁止丝杆后作为临时台砧使用，解决户外作业缺乏固定作业台砧的痛点。

　　结构的运动干涉检查覆盖了全行程范围，剪臂收展过程中不会与底座、丝杆驱动端、上方砧座出现运动剐蹭，所有铰接点的转动间隙控制在合理区间，既保证动作顺畅无卡滞，也不会因间隙过大导致顶升过程中出现晃动。丝杆的传动螺距经过匹配，兼顾顶升效率与增力比，无需过大的摇动力矩即可达到额定顶升负载，单人即可轻松完成车辆顶升操作，同时丝杆表面做了防锈处理，可适应户外潮湿、雨雪环境下的存放与使用需求，减少日常维护的工作量。
