木工直角拼接固定90度角夹结构

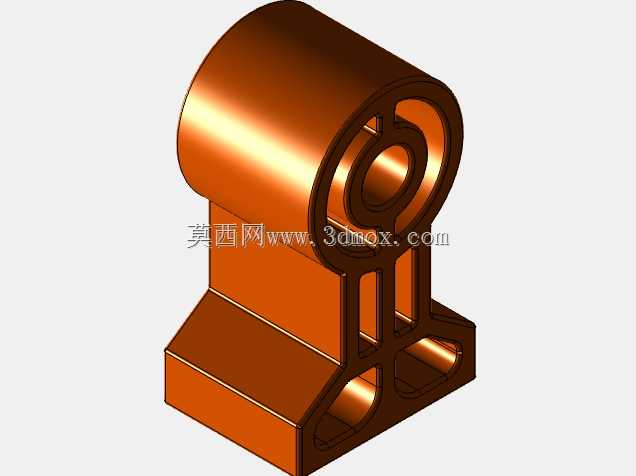

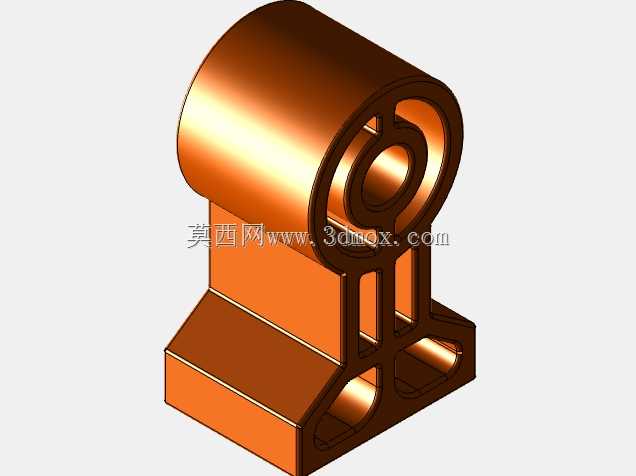

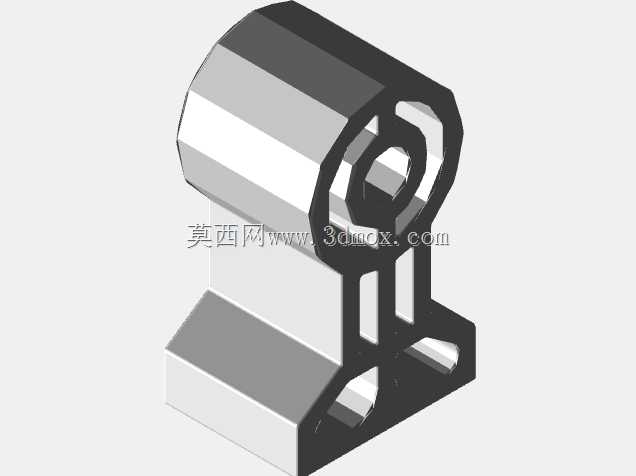

　　在小型木制品加工、手工木作场景中，90度角夹是解决直角拼接定位偏差的核心工装，常见于实木相框、收纳盒、小型柜体框架的组立工序，替代传统手工扶持定位的方式，规避拼接过程中直角错位、胶接偏移的问题。这款角夹的核心功能是在两个垂直排布的木材构件拼接处提供双向垂直压紧力，保证拼接端面完全贴合，同时维持90度夹角精度，避免后续打磨、装配环节出现尺寸超差。从结构设计逻辑来看，这款角夹采用分体式压块与螺杆进给的组合结构，橙色压铸基座作为承载主体，设置两个垂直方向的安装位，分别对应两个待拼接木材的压紧方向，每个进给单元搭配星形塑料旋钮，无需额外工具即可手动旋紧，螺杆端部设置金属压头，接触木材表面时不会因为应力集中压伤木料表面，同时保证压紧力均匀传递到拼接接触面。

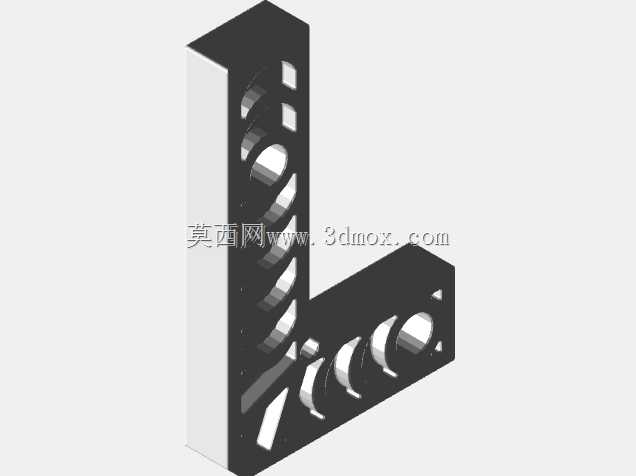

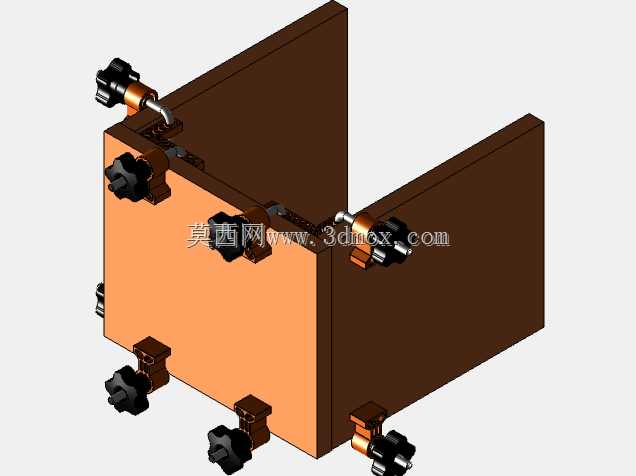

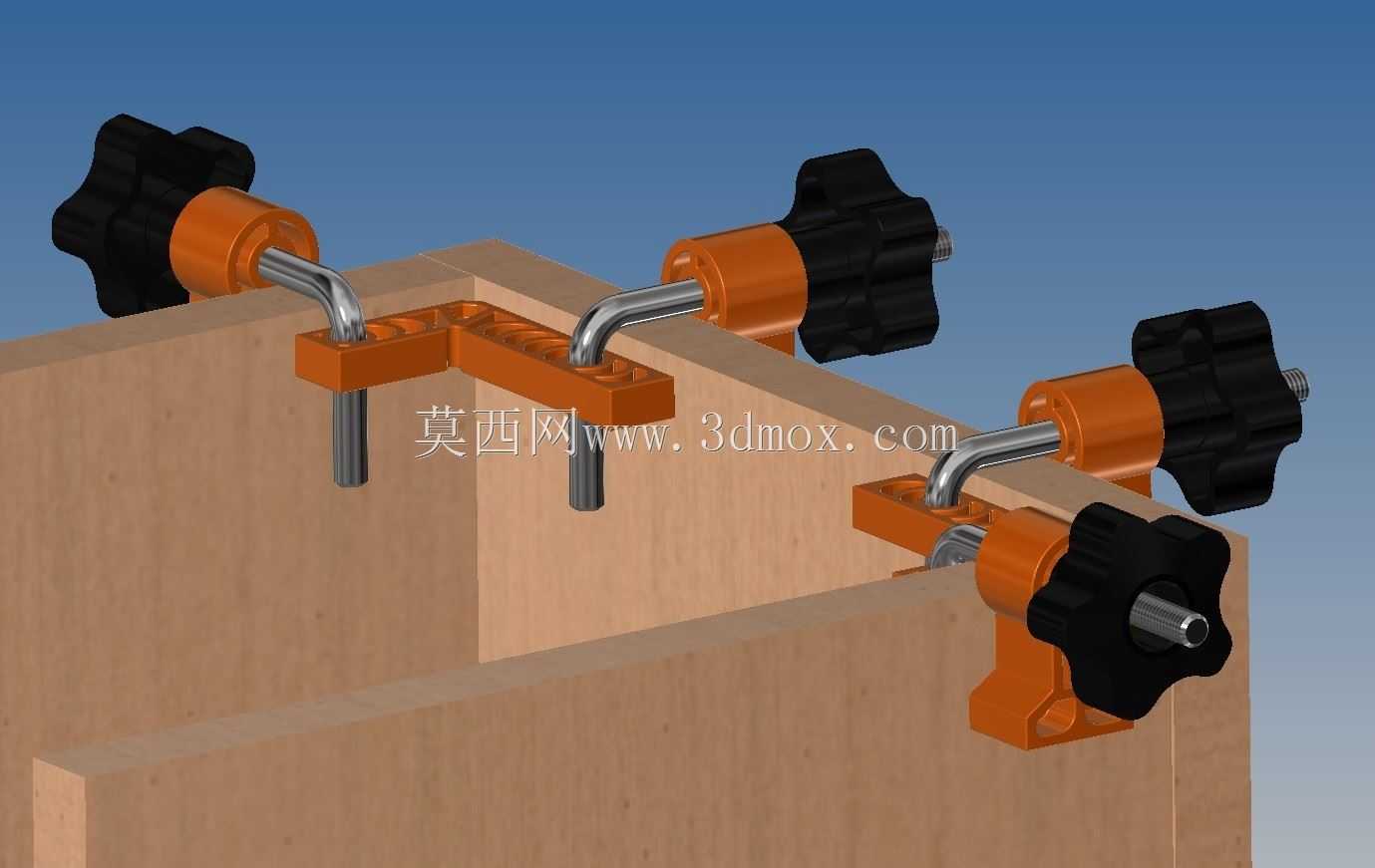

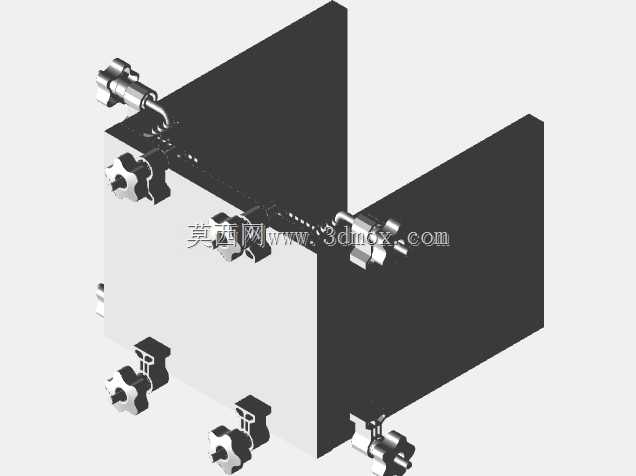

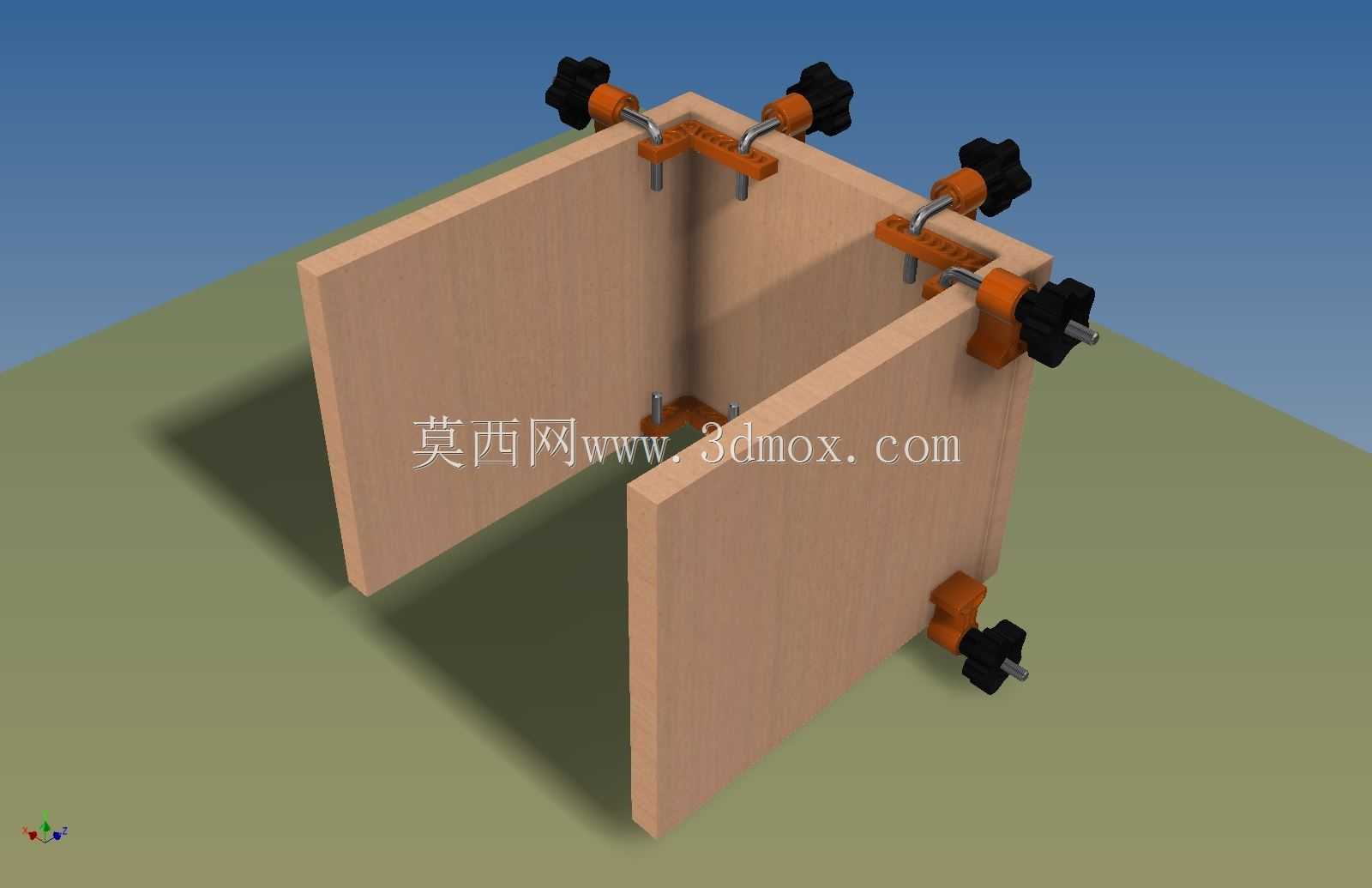

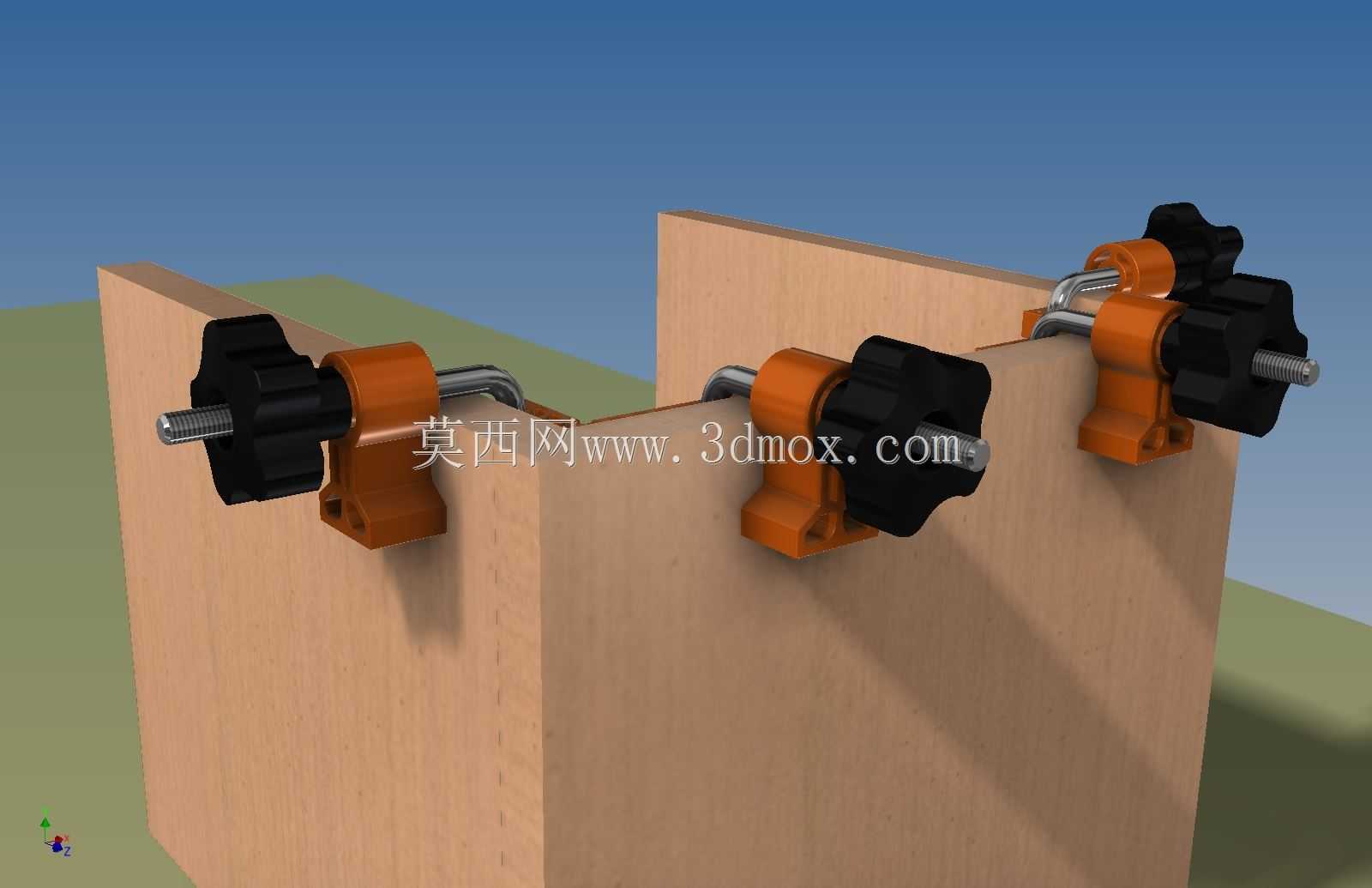

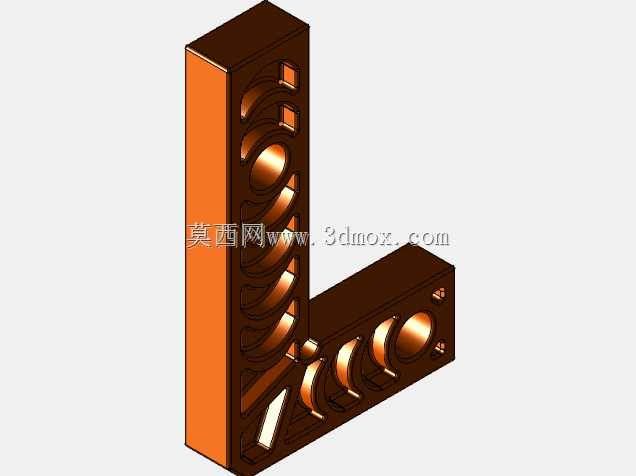

　　基座上预留的长条安装孔可适配不同厚度的木材构件，常规适配的木料厚度范围覆盖10mm到50mm，满足绝大多数小型木作项目的材料尺寸需求，安装时无需额外在工件上打孔，直接将角跨接在两个垂直木料的外角位置，分别旋紧两个方向的进给旋钮即可完成定位，单个角夹可独立完成一个直角位的固定，实际使用时可根据工件尺寸在多个直角位同时布置，保证整体框架的拼接精度。在实际应用场景中，这类角夹不仅适用于胶接工序的临时固定，也可在小型木料直角钻孔、钉接工序中作为定位工装使用，相比传统的F夹、G型夹，其专门针对直角场景优化的结构不需要反复调整夹持角度，装夹效率提升40%以上，同时不会因为夹持力方向偏差导致木料拼接处出现开缝。

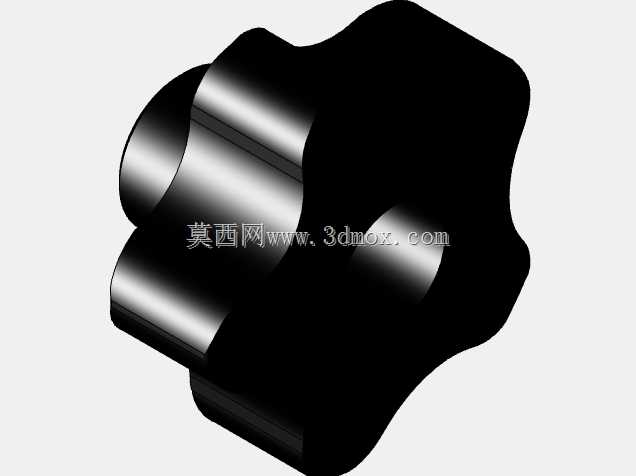

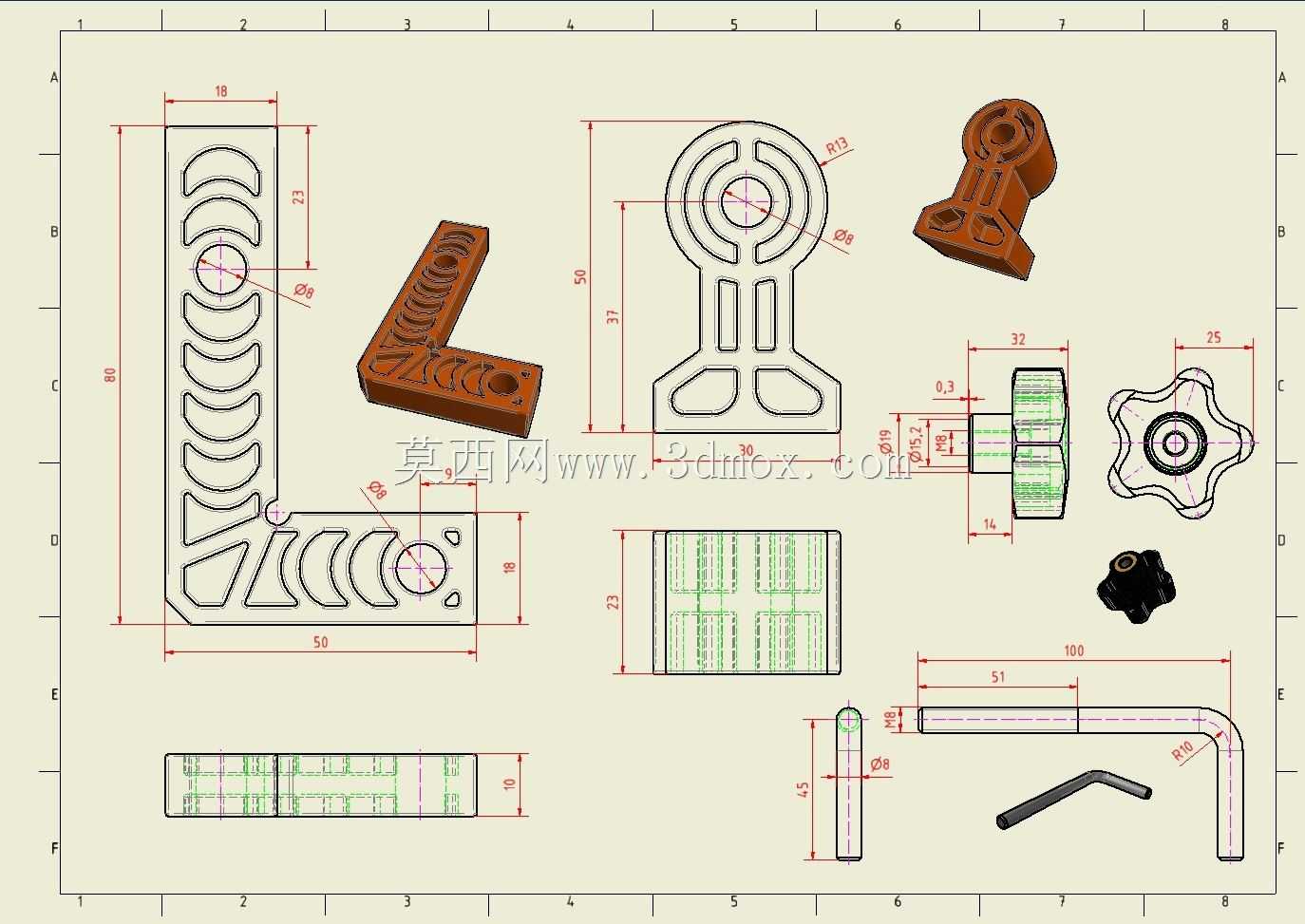

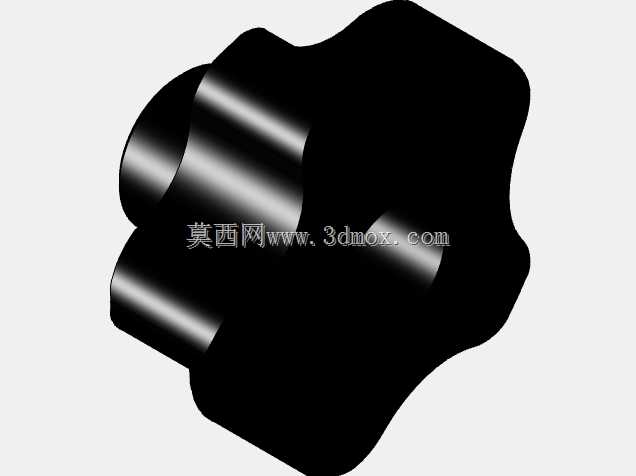

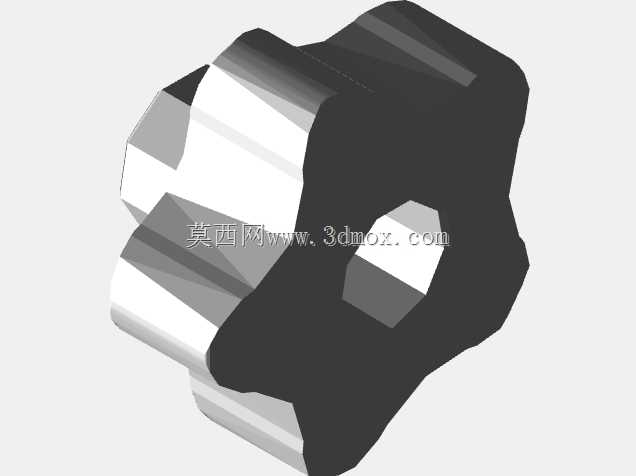

　　设计过程中充分考虑了手动操作的人机工程，星形旋钮的直径设置为40mm，旋紧时手掌受力均匀，长时间操作不会出现明显的压痕，螺杆进给行程设置为30mm，可兼容不同宽度的木料边框，压块与基座的连接部位设置限位结构，旋松旋钮时压块不会从基座上脱落，避免现场操作时零件遗失。从安装边界来看，角夹自身的外角尺寸为80mm80mm，装夹后突出工件表面的高度为65mm，多个角夹同时使用时不会出现干涉，可适配最小内框尺寸为100mm100mm的小型框架结构，压头端面设置防滑纹理，接触木料时不会出现打滑移位，即使在胶接固化过程中木料存在轻微应力变形，也能维持稳定的夹持力。

　　针对木作场景常见的木屑、胶液沾附问题，基座表面做了光滑喷塑处理，残留的胶液固化后可直接铲除，不会粘连在基座表面影响后续使用，金属螺杆部位做了镀锌防锈处理，长期在木工车间多粉尘、潮湿的环境下使用也不会出现锈死、旋动不畅的问题。在结构细节上，两个方向的进给螺杆轴线严格保持90度夹角，加工时基座的安装位采用一次装夹铣削成型，角度公差控制在±0.1度以内，保证装夹后木料的直角精度满足后续装配要求，不需要额外进行角度校正。相比一体式直角夹具，这款分体进给的结构可单独调整两个方向的压紧力，针对不同厚度、不同材质的木料可灵活适配，比如拼接软硬不同的木材时，可适当降低软质木料侧的压紧力，避免木料被压溃，同时保证硬质木料侧的拼接面完全贴合。
