入门级搅拌摩擦焊接工装夹具结构

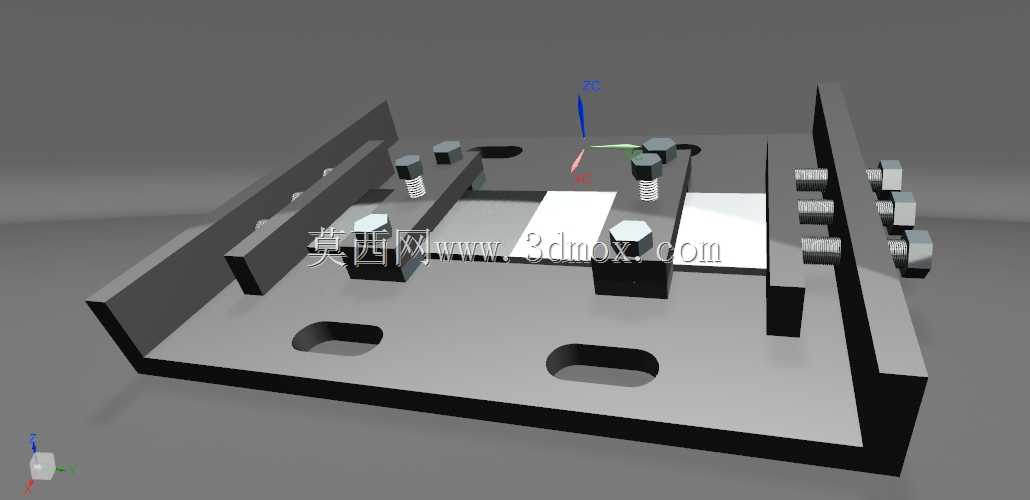

　　这套夹具针对小尺寸平板类工件的搅拌摩擦焊接工序设计，主要面向教学实训、小批量试样加工场景，适配常规台式搅拌摩擦焊设备的工作台安装需求。从结构布局来看，底座采用整体式钢板加工成型，底部开设两个长圆形安装腰孔，可沿焊接进给方向调整安装位置，适配不同行程的设备工作台T型槽间距，安装时通过T型螺栓穿过腰孔锁紧，无需额外制作过渡连接板，降低现场适配成本。底座两侧设置立式定位挡边，作为工件X方向的粗定位基准，挡边与底座一体铣削成型，垂直度控制在0.02mm以内，避免拼接式结构的装配误差累积。

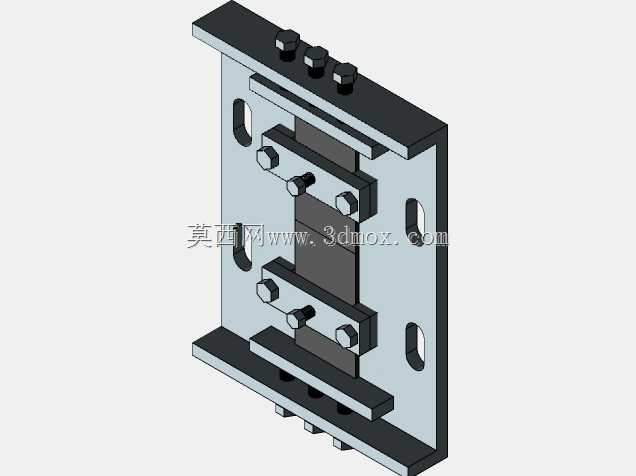

　　工件上方的压紧单元采用对称式分布设计，共设置四组螺栓压紧组件，每组组件包含压紧块、锁紧螺栓、缓冲弹簧，缓冲弹簧套在螺栓杆部，在松开锁紧螺栓时可自动顶起压紧块，方便工件取放，无需人工手动抬升压块，减少装夹辅助时间。压紧块的压接面做了网纹滚花处理，增大与工件表面的摩擦力，避免焊接过程中工件受搅拌头轴向压力与周向剪切力发生移位，压块边缘做了R2倒角，防止压接时在工件表面留下压痕，影响焊后工件表面质量。中间区域设置两个可调式定位挡块，通过内六角螺栓固定在底座的T型槽内，可根据工件的宽度尺寸沿Y方向调整位置，适配不同宽度的平板对接焊需求，挡块的定位面经过磨削处理，平面度达0.01mm，保证对接工件的接缝直线度，避免焊接过程中出现错边缺陷。夹具的整体外形尺寸控制在300mm×200mm×80mm范围内，可兼容最大厚度10mm、最大宽度150mm的铝合金、镁合金等轻合金平板对接焊接，安装时底座底面与设备工作台面完全贴合，平面度公差控制在0.03mm以内，保证焊接过程中夹具整体刚性，避免因底座变形导致焊接深度不均。设计过程中充分考虑了入门级使用者的操作习惯，所有锁紧螺栓均采用标准内六角规格，无需特殊工具即可完成装夹操作，各调整部位均设置清晰的刻度标识，方便使用者快速调整定位位置，减少试装次数。

　　夹具的受力结构经过优化，焊接过程中搅拌头产生的轴向压力通过压紧块直接传递到底座，再通过底座安装螺栓传递到设备工作台，整体受力路径短，无悬臂结构，可有效降低焊接过程中的振动，保证焊缝成型质量。针对搅拌摩擦焊接过程中产生的铝屑飞溅问题，底座表面做了硬质阳极氧化处理，硬度达HV400以上，铝屑不易粘附在底座表面，焊后清理只需用压缩空气吹扫即可，维护成本低。两侧的立式挡边同时起到挡屑作用，可阻挡焊接过程中向两侧飞溅的铝屑，避免铝屑落入设备工作台的T型槽内，减少设备日常清理工作量。

　　这套夹具没有设置复杂的气动、液压压紧单元，全部采用手动机械压紧结构，结构简单可靠，故障率低，非常适合教学场景下学员反复操作练习，也适合小型加工企业用于小批量试样的焊接加工，无需复杂的调试过程，安装到设备上即可投入使用。在定位精度设计上，工件装夹后的重复定位精度可控制在0.05mm以内，能够满足常规搅拌摩擦焊接的定位要求，焊后工件的错边量可控制在0.1mm以内，无需后续大量的铣削加工修正错边，提高焊后加工效率。压紧力的大小可通过锁紧螺栓的拧紧力矩控制，针对不同厚度、不同材质的工件，可通过力矩扳手调整锁紧力矩，避免压紧力过大导致工件变形，或是压紧力过小导致焊接过程中工件移位。底座上的腰型安装孔长度为50mm，可适配工作台T型槽间距在100mm到150mm之间的各类搅拌摩擦焊设备，通用性较强，无需针对不同设备单独制作安装底座。
