HSR-5995TG舵机用伺服臂结构设计

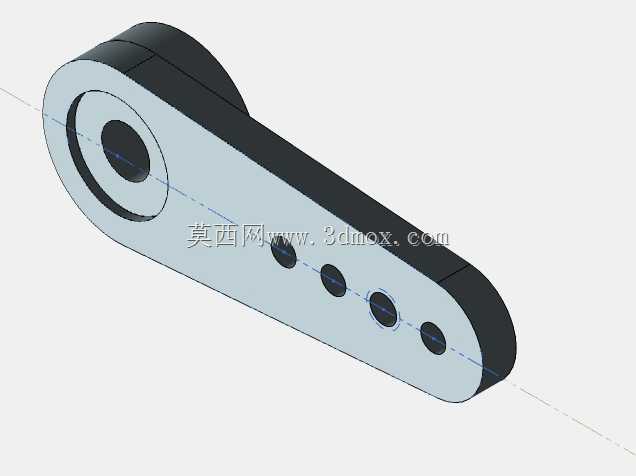

　　在小型舵机驱动的机械结构场景中，伺服臂作为舵机输出轴与执行端的核心连接传动部件，其结构合理性直接决定了动力传递的精度与运行可靠性，HSR-5995TG型号舵机作为大扭矩数字舵机，常被应用在航模舵面控制、小型机械臂关节驱动、智能小车转向机构、小型自动化执行模组等场景中，配套的伺服臂需要匹配舵机输出轴的安装基准，同时满足不同安装孔位的执行端连接需求。这款伺服臂的整体结构采用长条形摆臂构型，一端为与舵机输出轴配合的大直径安装端，设置有带定位特征的中心安装孔，能够与舵机输出花键轴精准配合，避免传动过程中出现打滑、间隙过大的问题，安装端的加厚凸台结构提升了轴孔配合位置的结构强度，能够承受大扭矩输出时的局部应力，避免长期交变载荷下出现安装孔开裂、变形的问题。

　　摆臂主体沿长度方向等距排布多个不同直径的连接孔，这些孔位用于连接舵机拉杆、执行端连杆或者其他传动附件，不同位置的孔位对应不同的传动比，使用者可以根据实际需要的输出摆角、输出扭矩选择对应的安装孔位，靠近舵机轴的孔位能够获得更大的输出扭矩，适合重载驱动场景，远离舵机轴的孔位能够获得更大的摆动线位移，适合需要大行程动作的执行场景。在设计思路上，这款伺服臂的结构充分考虑了实物测绘的适配性，针对无原厂图纸的应用场景，通过实物尺寸逆向建模完成结构复刻，整体外形采用等厚度板材结合端部加厚凸台的构型，在保证结构强度的前提下尽可能降低摆臂自身重量，减少舵机驱动时的惯量负载，提升动态响应速度。

　　摆臂的边缘采用圆角过渡处理，避免尖锐边角在装配、运行过程中造成干涉或者划伤，所有安装孔的位置度严格匹配舵机的输出运动轨迹，保证摆臂摆动过程中各连接孔的运动轨迹为标准圆弧，避免传动过程中出现卡滞、连杆受力异常的问题。从安装边界来看，这款伺服臂的大端安装孔中心到摆臂最远端的长度尺寸适配HSR-5995TG舵机的输出摆角范围，在舵机满行程摆动时不会超出舵机本体的外围边界，不会与周边安装结构产生干涉，摆臂的整体厚度控制在合理范围内，既保证了足够的抗弯强度，在承受侧向连杆拉力时不会出现明显形变，又不会占用过多的安装空间，适合在紧凑的小型设备内部安装使用。

　　各连接孔的孔径匹配常用的M2、M3规格连杆螺丝，能够直接适配市面上通用的舵机拉杆、球头扣等标准配件，无需额外进行孔位二次加工。在实际应用中，这类伺服臂除了配套原厂舵机使用外，也常被用于非标小型自动化设备的定制改造中，比如在小型桌面机械臂的关节处，通过更换不同长度的伺服臂调整关节的活动范围与负载能力，在航模的舵面控制中，不同孔位的伺服臂可以调整舵面的偏转灵敏度，适配不同飞行场景的操控需求。结构设计上充分考虑了长期往复摆动的疲劳强度，摆臂主体的截面形状经过优化，在孔位周边没有出现应力集中的尖角结构，能够承受长期交变载荷下的疲劳考验，避免在频繁摆动过程中出现断裂失效。同时，摆臂的平面度控制在合理范围内，安装后不会出现偏摆问题，保证传动过程中连杆始终处于同一运动平面，减少不必要的侧向力损耗，提升整套传动机构的运行平顺性与使用寿命。
