单向传动棘轮齿式止逆结构设计

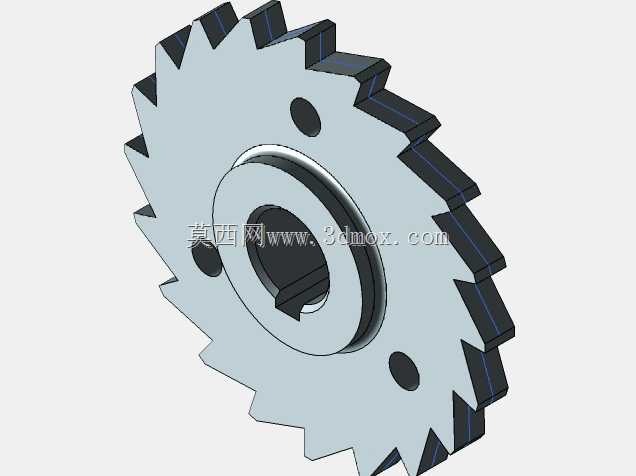

　　在起重设备的卷扬机构、流水线的间歇送进工位、自行车飞轮组件以及各类需要防止逆转的传动链路里，棘轮始终是承担单向锁止、间歇递运动的核心基础零件，本次呈现的齿式棘轮结构，完全围绕刚性接触式单向传动的实际工况需求完成结构设计。从实际装配的边界条件来看，该棘轮采用中心带键槽的通孔作为安装基准，键槽的尺寸匹配常规的平键传动公差，能够直接套装在对应直径的传动轴上，通过平键传递扭矩，避免轮体与轴之间出现相对转动；轮体端面上均匀分布的三个光孔，是用于安装端盖或者连接同轴的其他传动件，装配时可以通过穿装螺栓将棘轮与相邻的轮毂、挡圈类零件锁紧，限制轮体在轴向上的窜动，保证传动过程中轮体的位置精度。

　　轮齿部分采用的是不对称锯齿形齿廓，这一设计是整个棘轮功能实现的核心：齿的工作面设计为接近径向的直面，当棘爪与工作面接触时，正向传动方向上棘爪能够顺利卡入齿槽，带动轮体同步转动，而当轮体出现反向转动趋势时，齿的背面大倾角斜面会将棘爪顶起，配合棘爪背部的复位弹簧，让棘爪沿着齿背滑过，不会带动反向传动，同时在需要止逆的工况下，棘爪会牢牢抵住相邻轮齿的工作面，直接锁死轮体的反向转动路径，避免负载下坠或者工位回退的问题。

　　设计过程中针对齿形参数做了适配性调整，齿距的选择兼顾了传动过程中的步进精度与轮齿的抗剪切强度，不会因为齿距过小导致齿根厚度不足，在承受冲击载荷时出现断齿问题，也不会因为齿距过大导致间歇传动的步进量超出工位允许的误差范围；齿根位置做了小圆角过渡，消除加工过程中容易出现的应力集中问题，提升轮体在反复冲击载荷下的疲劳寿命。轮体的整体厚度是根据额定传递扭矩的大小核算得出，齿部的有效啮合宽度与配套棘爪的宽度完全匹配，保证啮合接触时受力均匀，不会出现局部应力过大导致的齿面压溃变形。

　　在实际应用场景中，这类棘轮既可以单独作为止逆器安装在设备的传动轴端，比如带式输送机的驱动辊轴端，防止停机时输送带因为物料重力出现逆转倒料；也可以和棘爪、摆杆配合组成棘轮机构，实现小角度的间歇送进运动，比如在自动化包装设备的送膜工位、机床的进给分度机构里，通过摆杆的往复摆动带动棘爪推动棘轮转过固定的齿距，实现精准的步进送料。建模过程中严格遵循机械加工的工艺要求，所有的安装孔、中心轴孔都设计了合理的公差配合基准，齿面的加工余量预留符合铣削加工的常规工艺要求，没有出现无法加工的倒扣或者薄壁结构；轮体的非配合面做了等厚度设计，既可以降低整体重量，减少传动过程中的转动惯量，也能节约原材料成本，同时保证轮体的整体刚度，在承受额定扭矩时不会出现明显的形变。需要注意的是，这类刚性齿式棘轮在传动过程中会存在一定的冲击和噪音，所以设计时在齿廓的啮合接触位置预留了微小的倒角，既能够引导棘爪顺利入槽，减少卡滞的概率，也能降低啮合瞬间的冲击应力，延长零件的实际使用寿命。从安装适配性来看，该棘轮的外径尺寸、中心孔距以及端面安装孔的位置度都按照通用传动件的安装规范设计，可以直接替换同规格的标准棘轮零件，不需要对周边的安装结构做额外修改，适配性较强。
