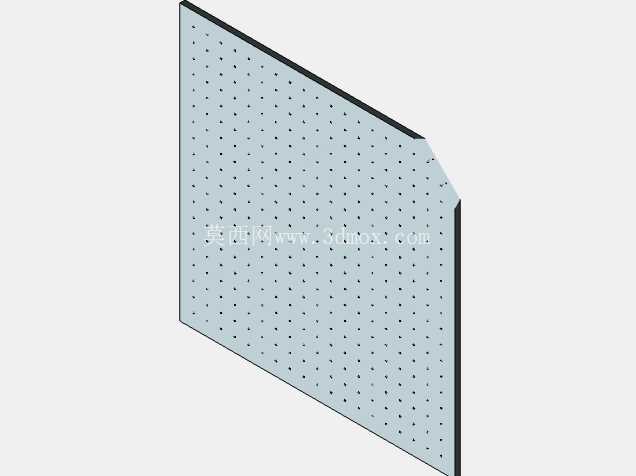

带密集孔位切角矩形安装板结构设计

　　在通讯设备组装、小型电子模组集成的工位场景中，这类带密集孔位的切角安装板是十分常见的基础承载构件，多数时候承担着内部元器件定位、相邻结构件连接支撑的作用，不少通讯终端、信号转接模块的内部装配都会用到同类型的板件。从实际使用需求出发，这类板件的孔位排布并非随意设置，每一个孔位都对应着特定元器件的安装点位、走线固定位或者是结构加强的连接点，密集的孔阵设计一方面是为了适配不同规格元器件的灵活安装，减少后期二次打孔的工序，另一方面也能在保证结构强度的前提下降低板件整体重量，对于便携类通讯设备而言，重量控制是结构设计中不可忽视的环节。

　　板件单侧的切角设计也有明确的工程考量，并非单纯的造型处理，这个切角位置通常对应设备壳体的避让空间，或是内部走线的转角通道，避免板件安装时与壳体棱边、相邻组件发生干涉，同时也能作为装配时的定位标识，工人在组装时可以通过切角快速判断板件的安装方向，减少装反的概率。从设计思路来看，这类板件的建模首先要确定整体的外形轮廓，根据设备内部的安装空间划定矩形的基础边界，再根据避让需求确定切角的角度与边长，之后按照元器件的安装间距、螺丝孔的标准规格排布整面的孔阵，孔位的间距需要兼顾安装便利性与板件的结构强度，间距过小会导致板件局部应力集中，受外力时容易从孔位处开裂，间距过大则无法满足多规格元器件的安装需求。

　　板件的厚度选择也需要结合实际承载需求确定，如果是承载较重的通讯模块，板厚需要适当增加以提升抗变形能力，如果仅作为轻质盖板或走线支撑板，则可以选用较薄的板材来控制整体重量。安装边界方面，这类板件通常是嵌入设备内部的卡槽中，或是通过板件边缘的预留孔位与壳体支柱锁附连接，因此建模时需要严格控制板件的外形公差，切角的位置精度也需要匹配壳体的避让槽尺寸，避免出现装配间隙过大或是无法装入的问题。在组装顺序的规划中，这类板件一般处于内部装配的中间环节，先将对应规格的铜柱或支撑件预装在板件的对应孔位上，再将通讯元器件逐一固定在板件表面，完成线束整理与连接后，再将整个板件组件推入设备壳体的预设位置，最后通过边缘的固定螺丝完成锁附。

　　孔位的倒角处理也是细节设计中需要注意的点，安装面一侧的孔位做轻微倒角，可以避免螺丝锁附时孔边的毛刺顶起元器件，保证元器件安装后的平面度，非安装面的孔边则可以根据加工工艺选择是否去毛刺，减少加工成本。对于需要经常拆装维护的通讯设备而言，这类板件的孔位还需要考虑反复拆装的耐磨性，必要时可以在频繁拆卸的孔位处压入铜套，提升螺纹连接的使用寿命。板件的材质选择通常根据使用环境确定，普通室内使用的通讯设备可以选用冷轧钢板做喷塑处理，成本较低且强度足够，若是在潮湿或有腐蚀风险的环境中使用，则可以选用铝合金板或是不锈钢板，提升板件的抗锈蚀能力，铝合金材质的轻量化优势也更适合便携类通讯设备。在实际建模过程中，这类板件的孔阵可以通过阵列特征快速生成，但需要注意切角位置处的孔位需要做裁剪处理，避免出现半孔或者孔位超出板件轮廓的问题，同时要核对每一个功能孔位的坐标位置，确保与后续装配的元器件安装孔完全对应，减少装配时的对位偏差。
