350kVA发电机存储模块外观结构设计

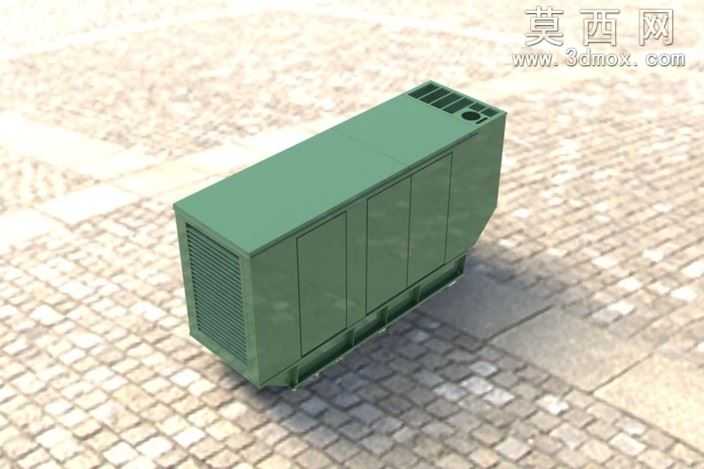

本作品为350kVA规格发电机配套存储模块的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据发电机配套存储模块的实际功能需求确定整体外轮廓尺寸，采用长方体为基础造型进行结构推演，对模块的边角做了圆弧过渡处理，既避免尖锐边角带来的安装磕碰风险，也优化了整体视觉协调性。建模过程中对模块表面的结构细节做了精细化还原：左侧端面设计了通风格栅结构，通过阵列特征完成格栅条的均匀排布，保证模块内部设备运行时的通风散热需求；正面设置四扇等尺寸的检修门板，门板之间预留均匀的拼接缝隙，还原实际设备的装配间隙细节；顶部区域预留了散热通风槽与吊装接口位，满足设备安装、运维阶段的吊装与顶部散热需求；底部设计了一体化的承托底座结构，底座边缘做了加强筋处理，提升整体结构的承重强度。材质与渲染阶段，主体外壳采用哑光军绿色金属漆材质，调整材质的粗糙度参数模拟工业设备常用的喷塑漆面质感，格栅、底座边缘等位置做了轻微的旧化效果处理，还原工业设备在实际使用场景中的真实质感；地面场景采用仿古砖铺路材质，调整光影角度为自然斜射日光，添加柔和的环境阴影与环境反射效果，让渲染成品更贴近真实户外放置的视觉效果。设计思路上，该存储模块主要用于集成放置发电机配套的储能、控制相关组件，整体采用封闭式箱体结构，在保证内部组件防护等级的前提下，通过合理的通风结构布局平衡防护性能与散热需求，门板的布局设计充分考虑内部组件的检修便利性，可在不拆解整体外壳的情况下完成大部分内部组件的运维操作，整体结构紧凑规整，既可以独立放置使用，也可以与对应功率的发电机主体拼接组成完整的发电储能机组，适配户外临时供电、工业备用电源等多种应用场景的使用需求。
