ProDrive外转子无刷电机三维结构设计

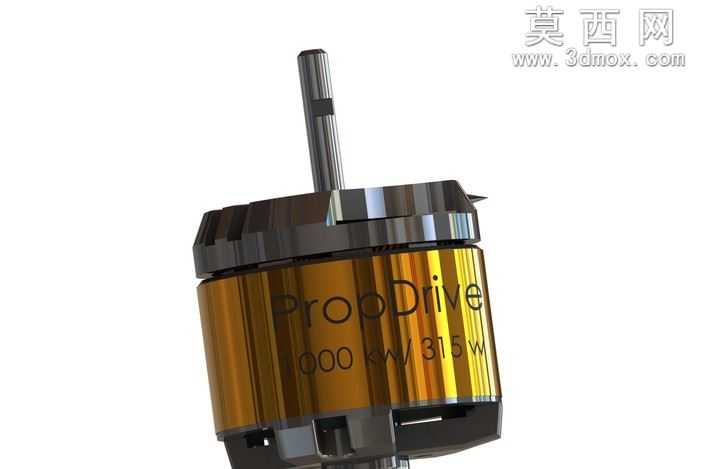

本作品为外转子结构无刷电机的三维建模设计，整体建模过程围绕航模动力类无刷电机的真实结构比例展开，在三维建模软件中首先完成核心部件的参数化搭建：第一步构建中心输出轴，轴体预留卡簧定位槽结构，保证与转子端盖的装配定位精度，轴体采用金属切削质感的材质参数设置，还原高强度合金钢轴的表面哑光金属质感。第二步完成定子组件的结构建模，包含定子铁芯的叠片结构、绕组线槽的规整排布，建模时精准还原定子与外转子之间的均匀气隙间隙，保证结构符合无刷电机的电磁装配要求，定子绕组采用铜质材质渲染，还原漆包线的暖铜色金属光泽。第三步完成外转子壳体的建模，转子外壳采用拉伸加圆周阵列的工艺特征还原，壳体表面的散热凹槽、端盖的卡扣结构均逐一还原，外壳表面做金色阳极氧化质感的材质处理，表面印刷的品牌标识与功率参数采用贴图映射方式贴合在圆柱壳体表面，还原真实产品的外观细节。建模过程中所有装配部件均添加同轴心、端面贴合的配合约束，可实现转子部分绕中心轴的旋转动作模拟，整体模型结构完整，各部件之间无干涉错位，细节处还原了电机出线端的走线槽、转子磁钢的内嵌定位结构，渲染阶段采用工作室柔光环境，突出金属壳体的反光质感与部件之间的材质层次区分，整体设计既还原了成品无刷电机的外观特征，也完整呈现了内部核心结构的装配关系，可用于无刷电机结构原理演示、航模动力系统装配模拟等场景，建模时严格遵循小型外转子无刷电机的尺寸比例，各部件壁厚、安装孔位均参考同规格量产电机的参数设置，保证模型的结构合理性与参考价值。
