立式框架结构电机定子绕线加工设备

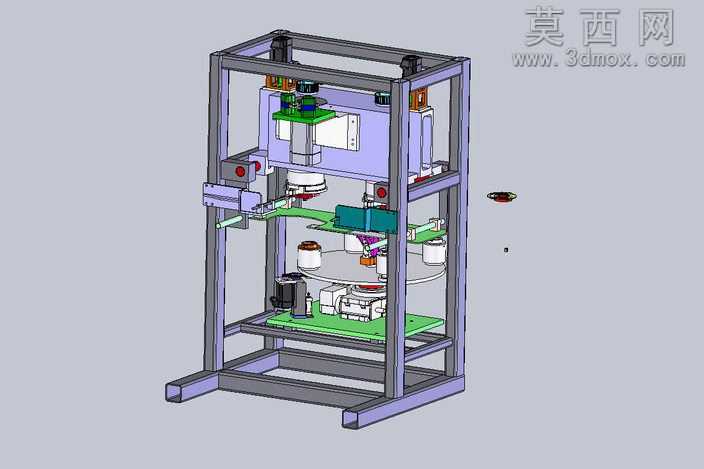

本模型为立式框架结构的电机绕线加工设备，采用三维参数化建模完成整体装配设计，整体以方钢型材搭建的双层框架作为承载基体，建模过程中对每一处型材的拼接位置、安装孔位都做了精准的参数约束，保证各部件装配无干涉。模型渲染阶段为框架型材赋予了磨砂金属材质，安装板件设置为哑光绿色工程板材质感，气动元件、传动部件分别赋予镀铬亮面金属、黑色工程塑料材质，不同功能部件通过材质差异清晰区分，便于快速识别设备各模块功能。结构设计上，设备上层布置绕线执行模组，集成了排线导向机构、线张力控制组件、升降驱动单元，可实现绕线过程中的精准排线与线速度匹配；中层设置多工位回转工作台，搭载工件定位夹具，可同时装夹多个待加工电机定子，配合回转分度机构实现工位的自动切换，提升加工节拍；下层框架内部集成驱动电机、气动控制元件、传动组件等动力与控制部件，布局紧凑合理，预留了充足的维护操作空间。设计思路围绕电机定子线圈绕制的工艺需求展开，针对传统单工位绕线设备效率低、排线精度差的问题，采用框架式立式布局压缩设备占地面积，多工位转台设计减少工件装夹的辅助时间，导向排线机构配合张力控制组件保证线圈绕制的整齐度与松紧一致性，各运动模组的安装位置都经过运动仿真验证，确保绕线头、转台、夹具之间的运动行程无碰撞，气动管路与走线槽的位置也在建模中做了预留，完全符合实际设备的加工装配逻辑，可直接用于设备方案评审、结构优化以及生产加工的参考依据。
