现代设备用六叶弧面涡轮结构设计

在流体动力传输、小型动力输出以及部分工业设备的增压回路里，这类弧面叶片涡轮是很常见的核心做功部件，日常做结构设计时，经常会碰到需要匹配这类叶轮的工况，不少刚入行的工程师容易把它和普通离心泵叶轮搞混，实际上二者的叶片型线、安装间隙、做功逻辑都有明显区别。

先从实际应用场景说起，这类涡轮常被用在小型流体动力设备的动力端，比如部分低压气动工具的动力输出级、小型水力能量回收装置的转子段，还有一些专用设备的冷却回路增压单元，它不需要像大型汽轮机涡轮那样承受高温高压的极端工况，更多是在常温常压的流体环境下，把流体的动能转化为轴端的旋转机械能，或是在被轴带动时给流体加压，实现能量的双向转换。做这类零件的三维建模时，最先要确定的是中心安装孔的尺寸公差，这个孔是和传动轴配合的核心基准，一般会选基孔制的过渡配合，既要保证传动时不会出现打滑空转，也要方便后期装配时的压装操作，孔的端面要做0.8级的粗糙度要求，避免装配时出现端面跳动超差，导致整个涡轮旋转时出现动平衡问题。

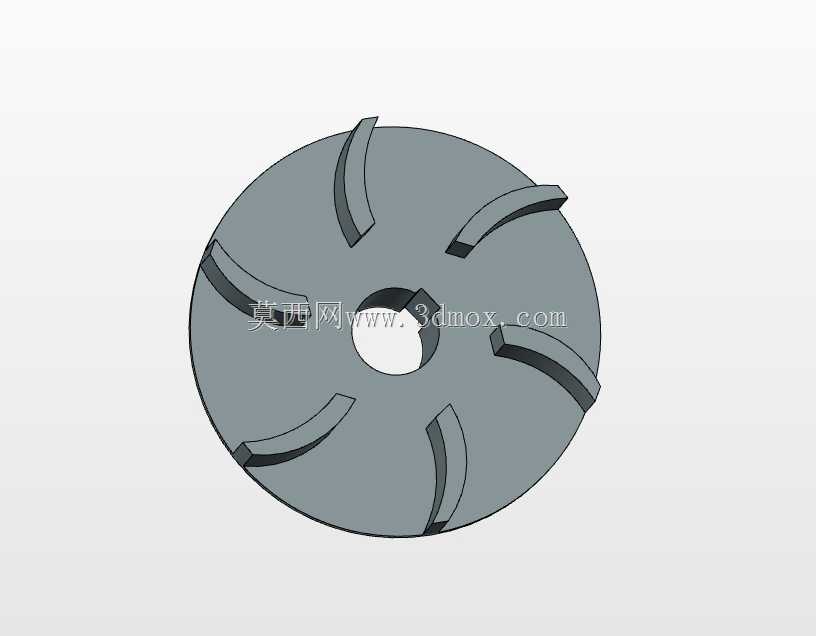

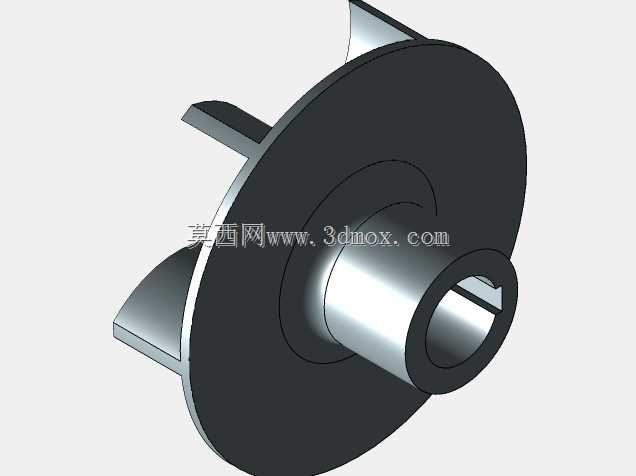

再看叶片的设计思路，这个涡轮采用了六片等距分布的弧面弯叶，叶片的弯曲方向是统一顺着旋转方向做的后倾设计，这种设计的好处是流体进入叶片流道时不会出现正面冲击，能有效降低流体在流道内的紊流损失，比直叶片的能量转换效率高15%左右。建模时要注意叶片和轮盘的连接位置，必须做R2到R3的圆角过渡，不能做成直角连接，不然设备长期运行时，这个位置会出现严重的应力集中，很容易在高速旋转时出现叶片断裂的故障。叶片的厚度是从根部到顶端逐渐减薄的，根部厚度要满足旋转时的离心力强度要求，顶端减薄是为了减少和壳体之间的摩擦面积，毕竟安装时涡轮和壳体内壁之间要留0.2到0.5毫米的间隙，间隙太小容易出现刮蹭，间隙太大又会导致流体从间隙处泄漏，降低整体的做功效率。

轮盘的整体厚度要根据额定转速来核算，一般这类小尺寸涡轮的额定转速在每分钟3000转到8000转之间，轮盘厚度选8到12毫米就能满足强度要求，太厚会增加整体的转动惯量，导致设备启动时需要更大的启动力矩，太薄则会在高速旋转时出现轮盘形变，影响叶片和壳体的间隙。轮盘的外圆面不需要做太高的精度要求，只要保证圆度公差在0.1毫米以内就行，真正需要控制形位公差的是中心安装孔和轮盘端面的垂直度，这个公差要控制在0.02毫米以内，不然涡轮装到轴上之后会出现端面偏摆，旋转时产生明显的振动，不仅会产生噪音，还会加速轴承的磨损。

实际选型时还要注意安装边界，这类涡轮的轴向定位一般是靠轴肩和锁紧螺母来实现的，所以轮盘的背面要设计成平整的定位面，不能有凸起的结构，不然会影响轴向定位的精度。如果是用在有腐蚀的流体环境里，建模时还要预留表面处理的厚度，比如做阳极氧化或者镀镍处理时，单边会有0.01到0.03毫米的膜厚，中心孔的尺寸要提前把这个余量留出来，避免表面处理之后孔的尺寸变小，装不到轴上。另外做动平衡校验的时候，要在轮盘的端面预留去重的位置，一般是在轮盘靠近外圆的非配合面，方便后期动平衡不合格时铣削去重，不用破坏叶片的型线。

很多新手建模时容易忽略叶片的进出口角度，其实这个角度是根据流体的入射速度来算的，进口角要和流体来流方向匹配，出口角要满足流体流出时的速度方向要求，不能随便画个弧形就当叶片，不然做出来的涡轮实际运行效率会比设计值低很多，甚至会出现流体在流道内打转的情况，根本没法正常输出动力。还有叶片的表面粗糙度，要做到1.6级以上，太粗糙的表面会增加流体的摩擦阻力，同样会降低能量转换效率。

在装配环节，这类涡轮装到轴上之后，要先手动盘车检查有没有刮蹭壳体的情况，确认间隙均匀之后再做空载试运转，试运转时要从低转速慢慢升到额定转速，观察有没有异常振动和噪音，如果出现振动过大的情况，首先要检查是不是安装时的同轴度没调好，再检查动平衡是否合格，不要一上来就拆换零件。日常维护时，要定期检查叶片有没有出现气蚀或者磨损的痕迹，尤其是用在含杂质的流体环境里，叶片顶端很容易被杂质冲蚀，一旦叶片出现缺损，就会破坏动平衡，必须及时更换。
