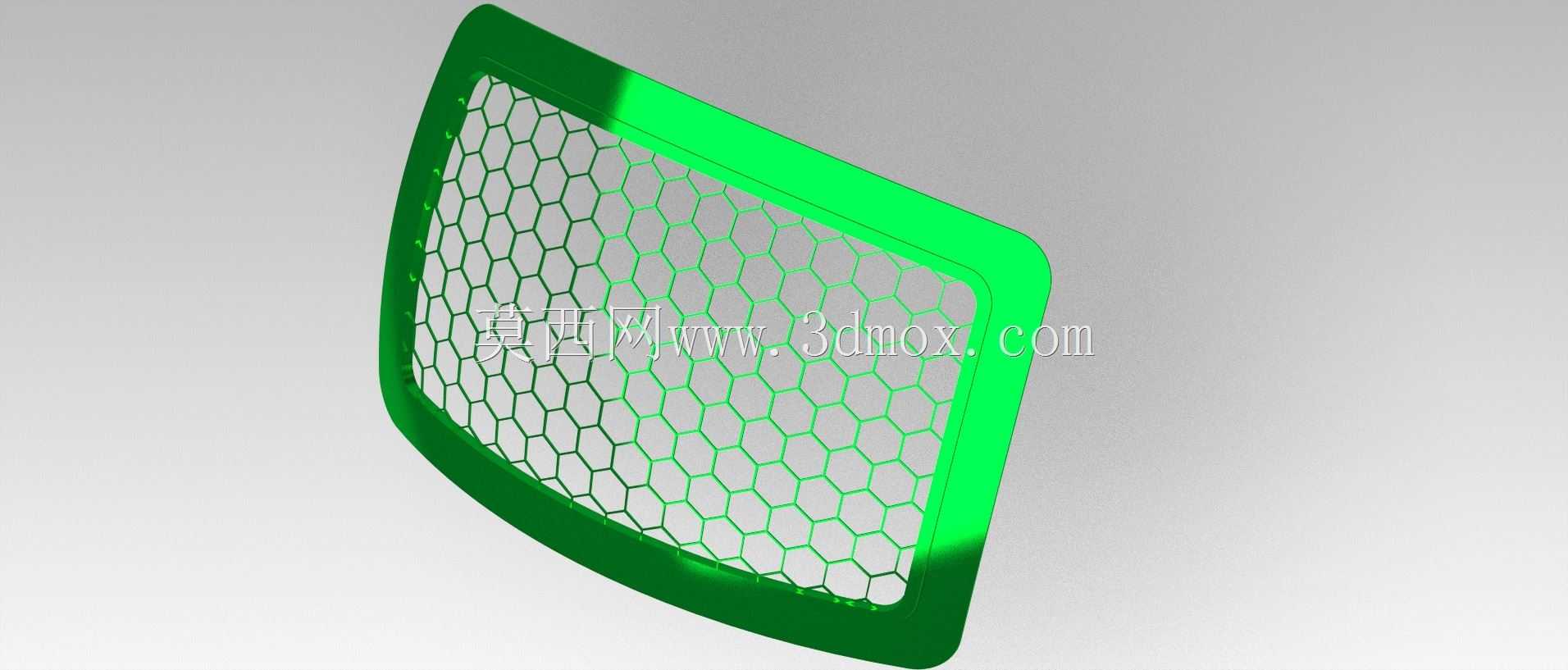

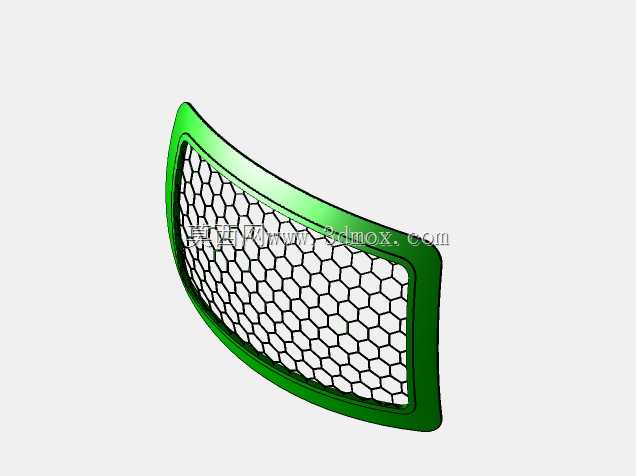

六边形网格结构弧形烤架结构设计

　　日常户外露营、商用烧烤摊以及家用嵌入式电烤设备中，烤架作为直接承载食材、传递热源的核心接触部件，其结构合理性直接决定食材受热均匀度、清洁便捷性以及长期高温工况下的使用寿命。这款弧形六边形网格烤架的设计，完全跳出了传统方形直边烤架的使用局限，针对曲面加热腔体、弧形烤炉的适配场景做了定向优化。从结构功能来看，六边形网格的排布相比传统方形网格，在同等开孔率下拥有更高的结构强度，网格筋条交叉处的应力分布更均匀，长期承受高温炙烤、食材重压时不易出现筋条变形、网格塌陷的问题；同时六边形的开孔边缘没有直角死角，食材烤制过程中渗出的油脂可以顺着网格斜面顺畅滴落，不会在直角位置积碳结焦，后续清理时只需用钢丝刷顺筋条方向擦拭即可，大幅降低清洁维护的工作量。

　　弧形外边框的设计并非单纯的造型考量，主要是为了适配内壁为弧面的圆形烤炉、嵌入式弧形加热腔，安装时边框可以完全贴合炉体的支撑台阶，不存在直边烤架放入圆形炉体时边角悬空、放置不稳的问题，边框做了加厚翻边处理，一方面提升整体刚性，避免烤架受高温后整体翘曲，另一方面翻边形成的定位止口可以卡在炉体支撑沿上，使用过程中不会出现滑动移位，哪怕放置较重的食材或者翻烤食材时施加侧向力，烤架也能保持稳定的安装状态。

　　设计过程中首先确定的是网格的开孔尺寸，开孔过大容易导致小块食材、竹签端头掉落，开孔过小则会阻碍热流向上传递，降低加热效率，最终选定的六边形内切圆尺寸兼顾了食材承托需求与热流通过率，无论是大块的肉类排餐，还是切分后的小块蔬菜、海鲜，都能稳定放置不会掉落，同时热辐射、热对流可以顺畅穿过网格，让食材底部获得均匀的加热效果，避免局部烤焦或者受热不足。筋条的厚度选择也经过了多轮校核，过薄的筋条在高温下强度衰减快，反复冷热循环后容易断裂，过厚的筋条则会储存过多热量，接触食材的位置容易出现局部焦糊，最终选定的筋条厚度在保证高温结构强度的前提下，尽可能缩小与食材的接触面积，减少食材粘黏在烤架上的概率。

　　安装边界方面，这款烤架的外轮廓弧度与常规圆形炭烤炉、弧形电烤箱的支撑位完全匹配，边框的宽度刚好卡在炉体的支撑台阶上，不需要额外的固定件即可完成放置，取放时只需握持边框两端即可完成拆装，不需要借助额外工具。针对高温使用场景，整个结构的转角位置都做了圆弧过渡，没有尖锐的直角棱边，既避免了应力集中导致的高温变形，也能防止取放时划伤操作人员。网格筋条与外边框的连接位置采用满焊过渡处理，不存在连接缝隙，避免使用过程中缝隙处积存食物残渣、滋生细菌，同时焊接位置打磨平整，不会出现凸起的焊疤影响食材放置或者清洁。在实际商用场景中，这类弧形烤架可以适配圆形焖烤炉，闭合炉盖时烤架弧度与炉盖内壁完全契合，不会出现干涉问题，焖烤过程中炉内的热空气可以沿着弧形内壁循环，穿过六边形网格形成均匀的热流场，让食材各个位置都能获得一致的加热效果；家用场景中，适配弧形小烤炉的设计也能满足小空间户外露营的使用需求，整体结构没有易脱落的小零件，携带过程中不会出现部件散落的问题，反复拆装也不会出现连接松动。
