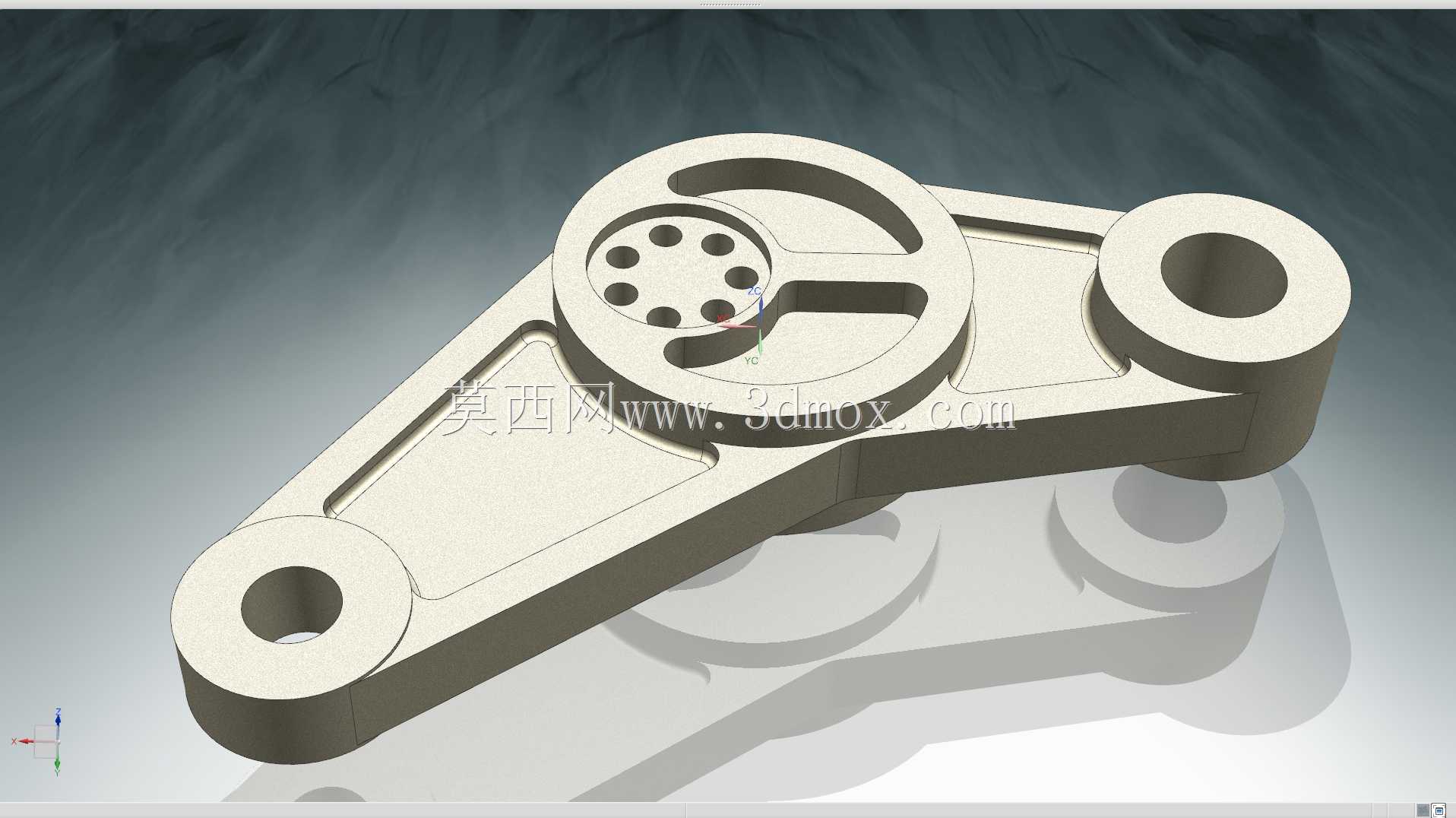

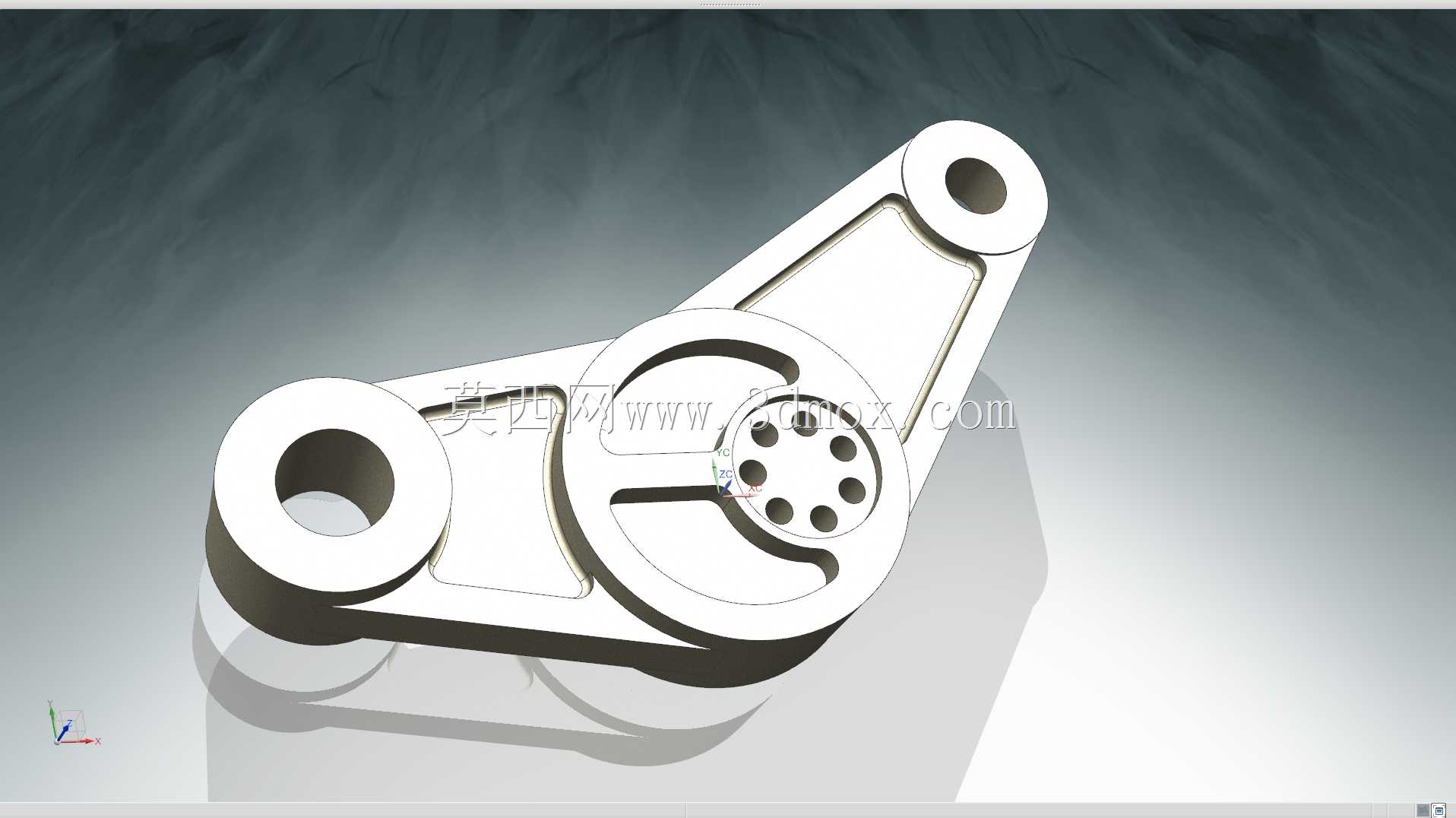

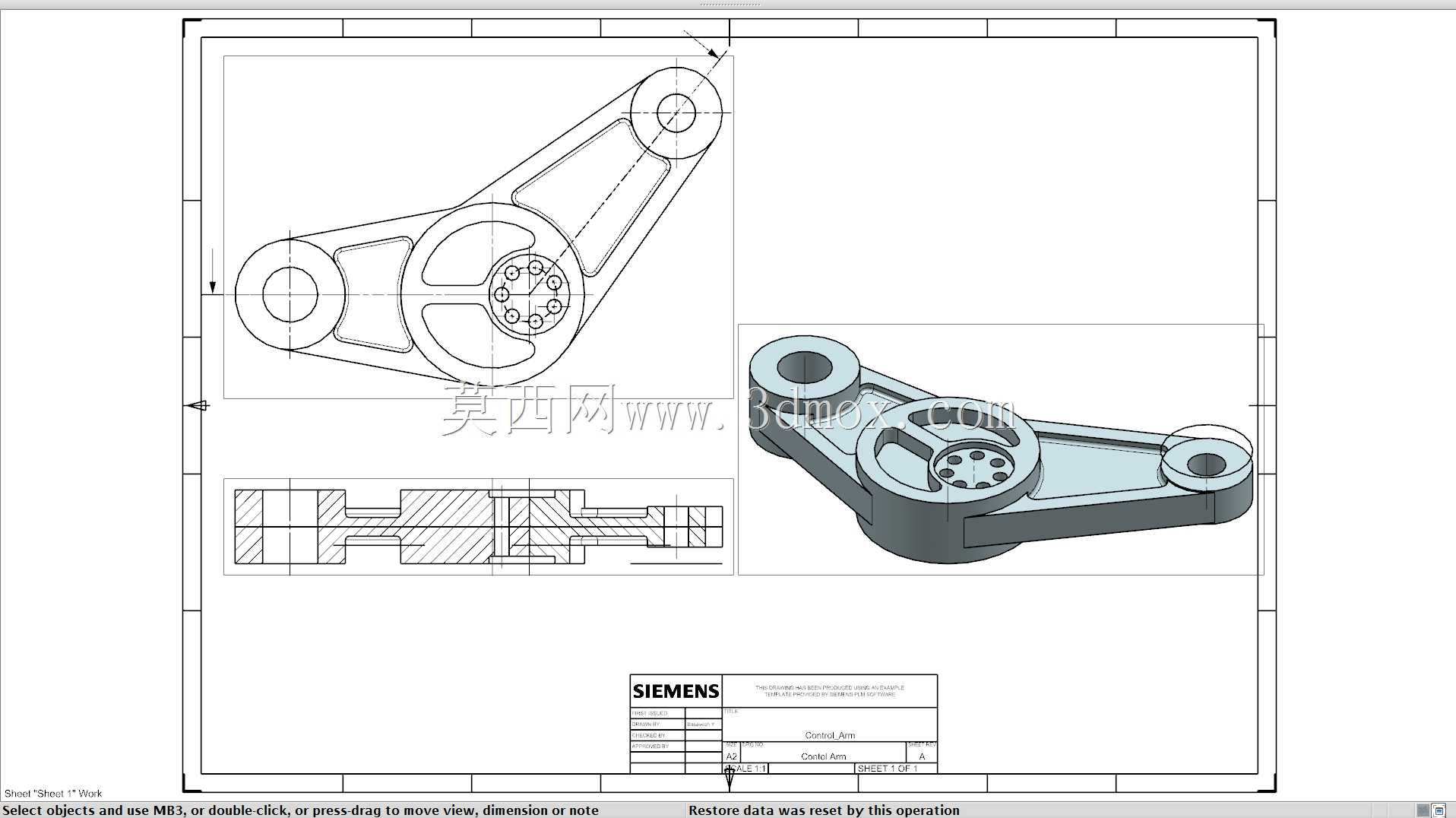

从结构设计逻辑来看,构件主体采用了三角形加强筋布局,三个铰接孔分别位于三角结构的三个端点位置,其中大直径带多孔减重的铰接端作为主摆动支点,该孔内部的一圈小孔并非装饰结构,是用于和驱动轴端的法兰盘通过销钉固定,可根据实际需要的传动扭矩选择不同数量的销钉连接,兼顾轻载工况下的减重需求与重载工况下的连接强度;另外两个等直径的铰接孔分别作为动力输入端与执行输出端,孔位的中心距经过严格的运动学仿真校核,确保摆动过程中不存在死点位置,也不会和周边的机架结构产生运动干涉。这款三孔结构的控制臂构件,主要应用于各类需要定比传动、行程限位的工业机械机构中,常见于轻工自动化生产线的工位切换模组、阀门执行机构的力传递链路、小型专用设备的动作联动单元,承担着把输入端的旋转或直线位移,按照固定的铰接轨迹传递到执行端的核心作用,区别于普通直连杆的是,该构件通过三个铰接点的位置排布,可实现非等比例的行程转换,在有限的安装空间内完成特定角度的摆动输出,避免额外增加传动齿轮或凸轮结构带来的成本上升与装配复杂度提升。

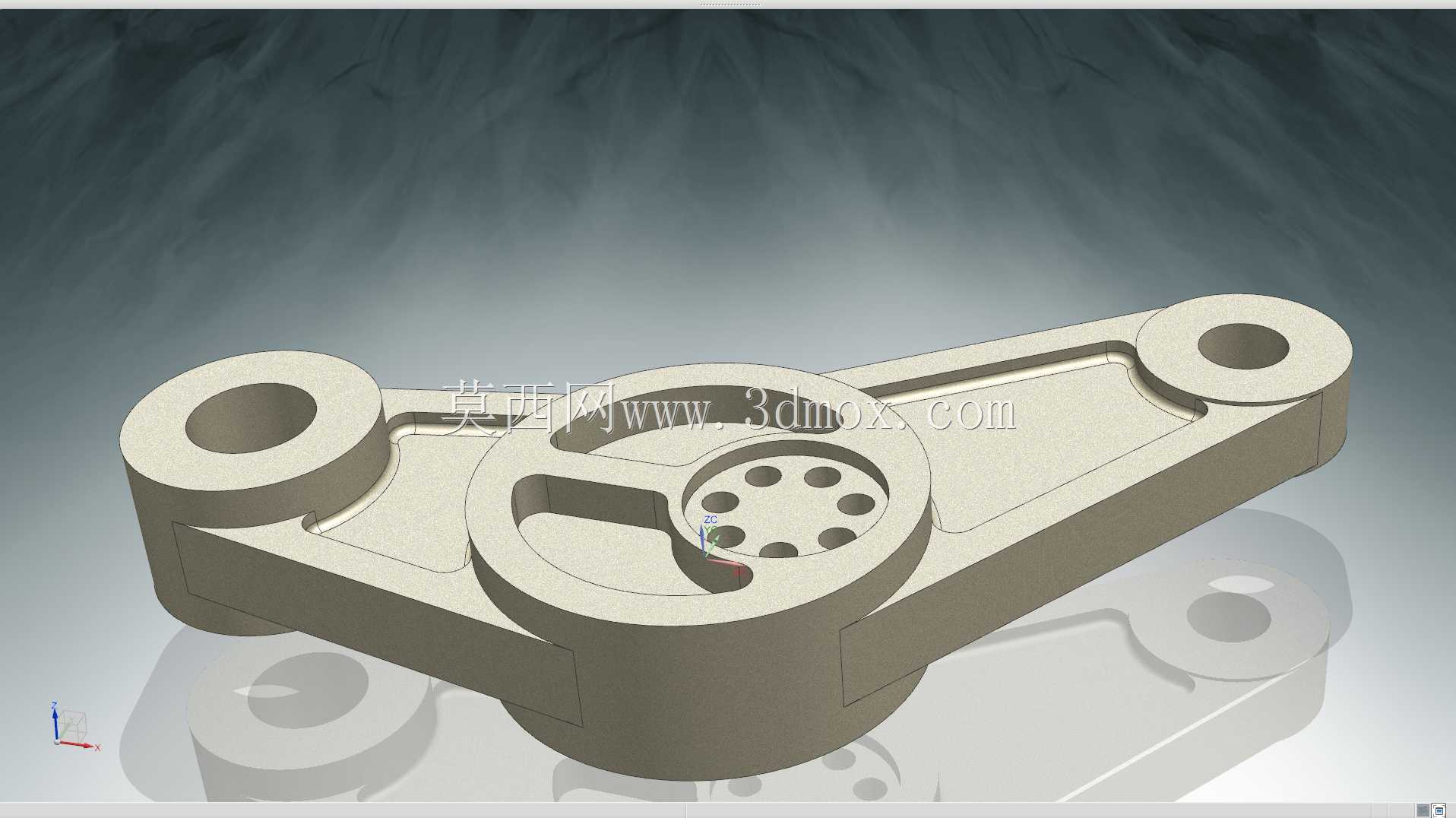

在外形尺寸与安装边界方面,构件整体为扁平类三角构型,厚度方向尺寸远小于平面方向的轮廓尺寸,适合安装在设备侧壁、机架夹层这类狭窄空间内,三个铰接孔的端面都做了凸台加厚处理,避免铰接副转动时的磨损直接作用在臂身主体,后期维护仅需更换孔内的衬套即可,无需整体更换构件;臂身的非受力区域做了大面积的挖槽减重处理,在保证整体结构刚性、满足长期交变载荷下抗形变要求的前提下,尽可能降低构件自身重量,减少摆动过程中的转动惯量,提升机构响应速度,降低驱动端的动力损耗。
实际选型应用时,需要重点核对三个铰接孔的中心距参数是否匹配机构的运动行程要求,主支点孔的安装轴径要和构件的大孔尺寸匹配,另外两个铰接孔的销轴直径需要和对应端的连杆、执行件接口一致,安装时要保证控制臂的摆动平面和所有铰接副的轴线垂直,避免出现别卡、磨损加剧的问题;构件的材质适配范围较广,普通工况下采用铝合金压铸即可满足强度要求,有耐腐蚀需求的工况可选用不锈钢铸造后做表面钝化处理,重载冲击场景下则可以选用45号钢锻造后做调质处理,孔位配合面做高频淬火提升耐磨性能。
从结构优化的角度来看,该控制臂的筋条走向完全顺着应力传递路径布置,没有多余的结构冗余,挖槽的边缘都做了圆角过渡,避免应力集中导致的疲劳断裂问题,主支点端的辐条式结构既保证了和法兰盘连接的便利性,也进一步降低了构件端部的重量,整体结构没有复杂的曲面特征,无论是开模铸造还是数控加工都具备较好的工艺性,适合批量生产应用,在各类需要实现摆动传动、行程转换的机械机构中,这类结构的控制臂相比齿轮、凸轮等传动件,具备结构简单、维护方便、成本低廉、传动无间隙的明显优势,尤其适合中低速、轻载的固定动作循环工况。
