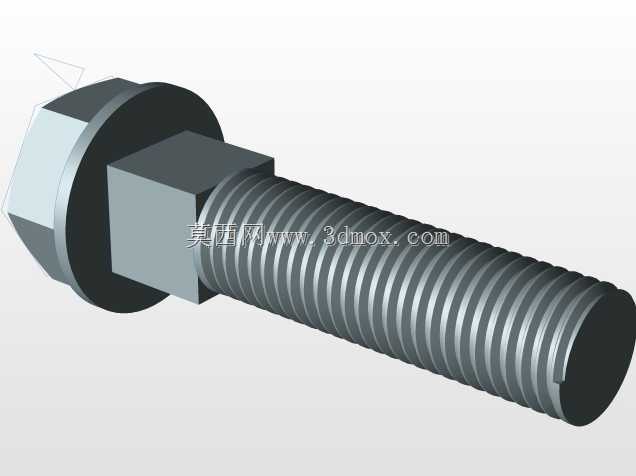

车床尾座带法兰六角头紧固螺栓结构

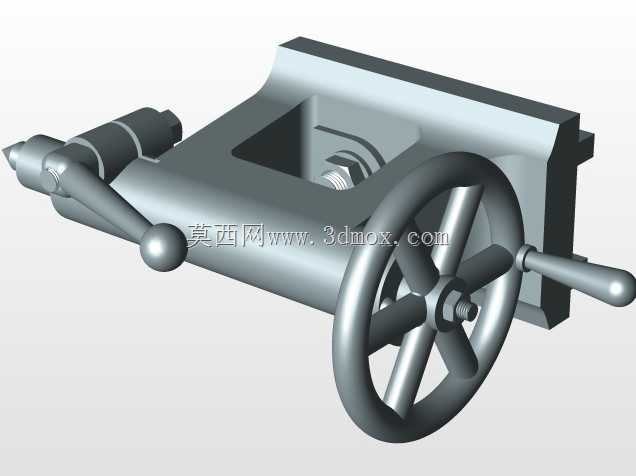

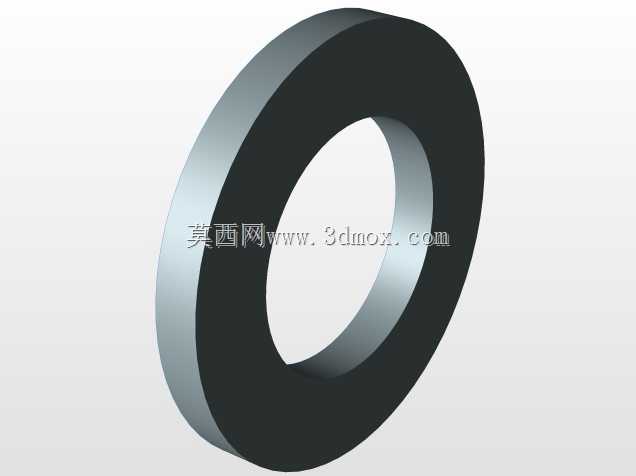

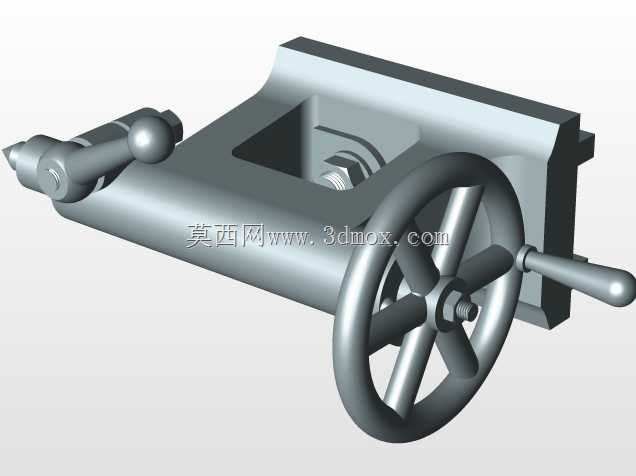

　　在普通卧式车床的尾座总成装配环节，这类带法兰面的六角头螺栓是承担尾座本体与导轨滑块、顶尖套筒锁紧机构连接固定的核心紧固件，日常加工场景中，尾座需要承载顶尖对轴类工件的顶紧力，钻孔、铰孔作业时还要承受轴向进给力，螺栓的连接可靠性直接决定尾座的工作精度，一旦螺栓预紧力不足出现松动，轻则导致加工工件出现圆度超差、锥度偏差，重则会造成顶尖崩飞、工件移位的安全隐患。从结构设计逻辑来看，这款螺栓特意在六角头下方集成了一体式法兰凸缘，相比普通六角头螺栓，法兰面能大幅增大与被连接件的接触面积，不需要额外加装平垫圈就能分散压紧应力，避免尾座铸铁安装面被螺栓压溃出现凹陷，同时法兰面的承压边界刚好覆盖尾座安装座的沉孔凸台，安装时不需要反复调整垫圈位置，能有效提升现场装配效率。

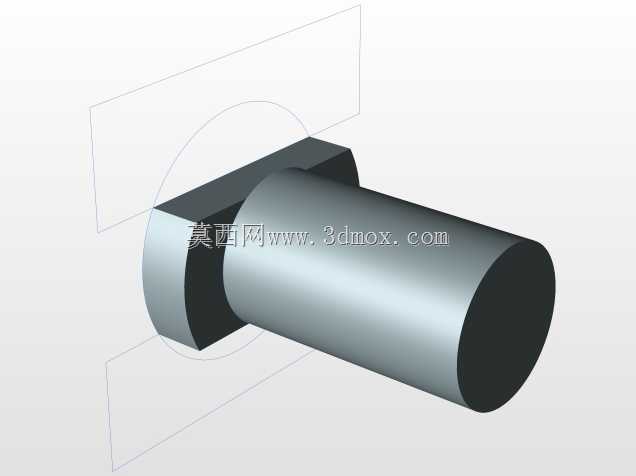

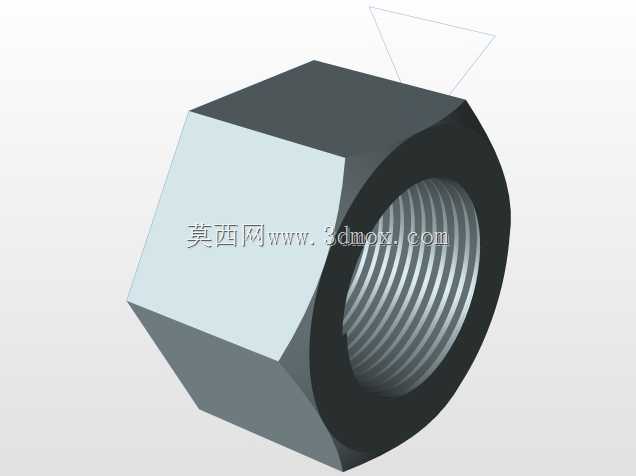

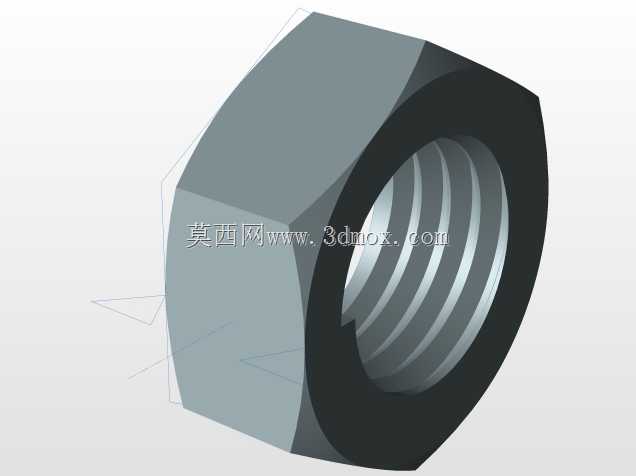

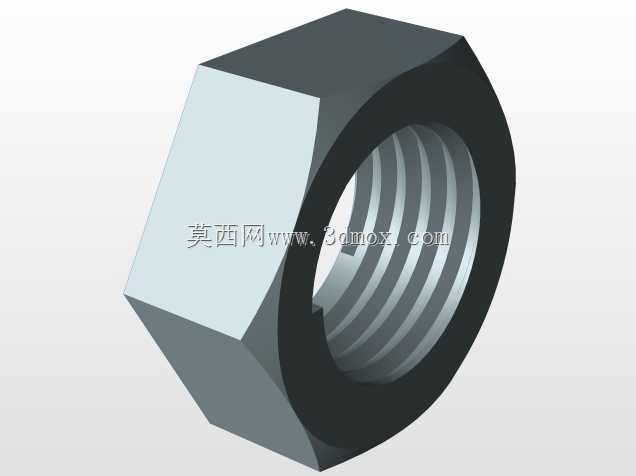

　　螺栓的六角头采用标准对边尺寸设计，适配常规的呆扳手、套筒扳手作业，考虑到车床加工现场经常有切削液、铁屑飞溅，六角头的棱边做了微小的倒钝处理，既可以避免装配时扳手打滑划伤操作人员，也能减少铁屑在棱角处堆积卡滞，后期拆卸维护时不会因为棱角磨损出现扳手无法卡合的问题。螺杆部分采用标准公制三角螺纹，牙型角60度，螺纹的大径、中径、小径公差都按照通用紧固件的中等精度等级设计，既能保证与尾座安装螺纹孔的配合顺畅，又能预留足够的预紧变形量，螺杆靠近法兰面的位置预留了一段无螺纹的光杆段，安装时光杆段与安装孔的间隙控制在0.1mm以内，能起到精准的定位作用，避免尾座组件装配时出现位置偏移，保证尾座套筒轴线与车床主轴轴线的同轴度要求。

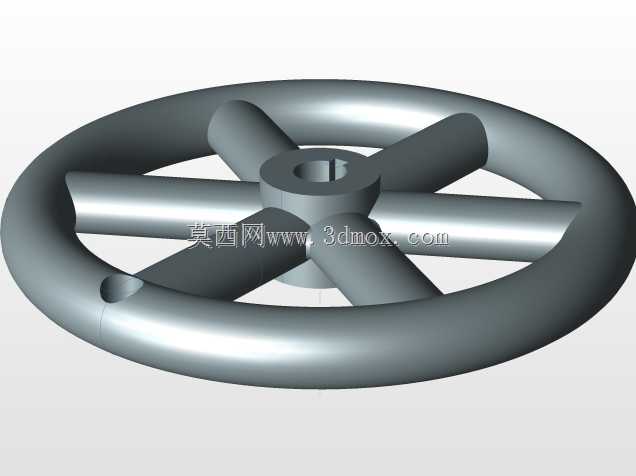

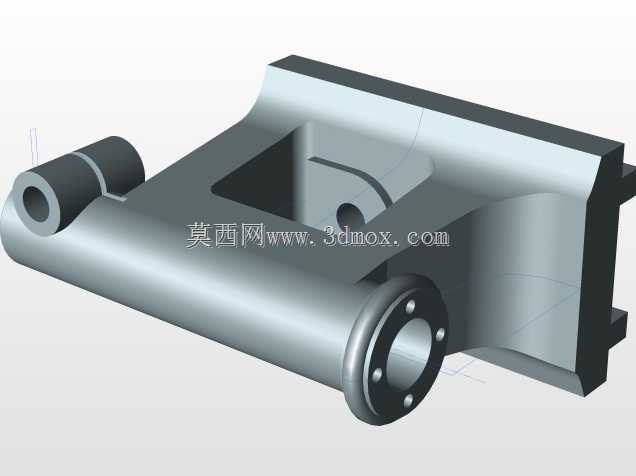

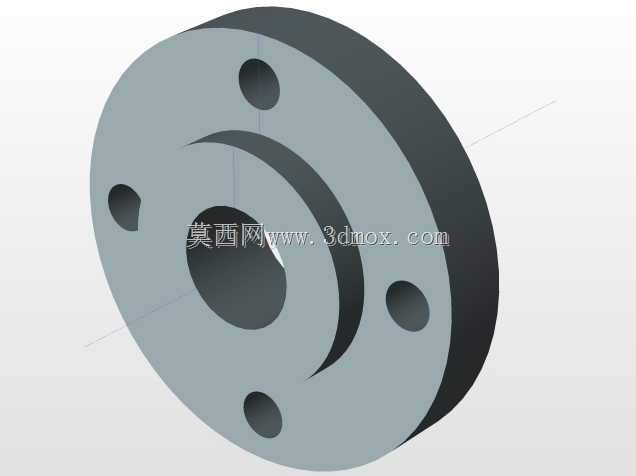

　　从安装边界尺寸来看，法兰面的外径比六角头对边尺寸大出约30%，压紧覆盖范围刚好匹配尾座安装座的凸台宽度，不会因为法兰直径过大与周边的锁紧手柄、刻度盘组件产生运动干涉，螺栓的总长度设计也经过校核，拧紧后螺纹末端伸出安装螺纹孔2-3个螺距，既保证足够的螺纹啮合强度，又不会因为螺杆过长突出安装面，刮碰操作人员的衣物或者拖曳切屑。实际应用中，这类螺栓除了用于尾座主体与床鞍的连接，还可用于尾座套筒锁紧块、丝杠螺母座的固定，因为车床尾座在加工长轴类零件时需要频繁沿床身导轨移动调整位置，螺栓需要承受反复的交变冲击载荷，所以螺杆的芯部韧性和表面硬度都做了匹配设计，螺纹表面的粗糙度控制在合理范围，拧紧时的摩擦系数稳定，能保证每次锁紧的预紧力一致性，避免因为预紧力过大导致螺栓断裂，或者预紧力不足导致尾座移位。

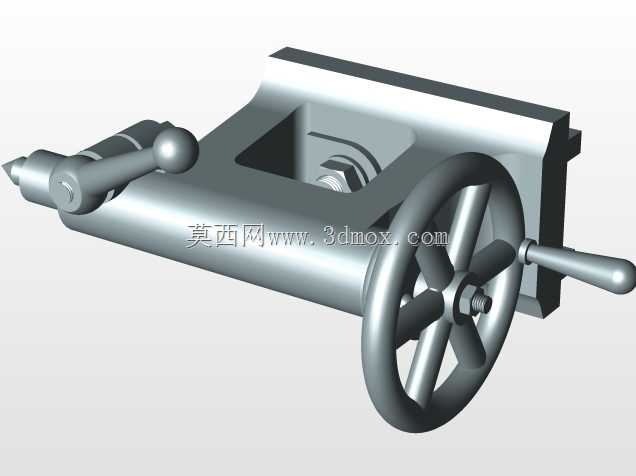

　　设计建模过程中，螺纹部分采用螺旋扫掠特征生成真实牙型，而不是简单的贴图示意，方便后续做有限元受力分析时，能准确模拟螺纹啮合处的应力分布，法兰面与六角头的过渡位置做了圆角处理，减少应力集中，避免长期受交变载荷时在过渡位置出现疲劳断裂，螺栓末端的倒角设计也方便安装时快速对准螺纹孔，提升装配效率。在机床日常维护场景中，这类属于定期检查的易损紧固件，每次设备二级保养时都需要检查螺栓的预紧力矩，查看螺纹是否有磨损、拉长的情况，模型的尺寸参数完全匹配现有常规卧式车床尾座的安装尺寸，可以直接用于设备维修的配件选型参考，也能作为机床改造设计时的标准件调用，不需要重新测绘建模。
