燃油喷射器精密结构三维数模

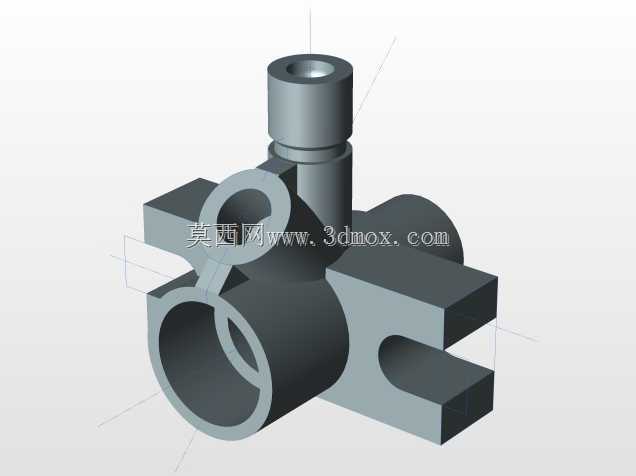

　　燃油喷射器作为内燃机燃油供给系统的核心执行部件，直接决定燃油雾化质量、喷射正时与喷油量控制精度，在乘用车汽油机、商用车柴油机、工程机械动力单元以及小型通用动力设备中均有广泛应用。这套三维数模完整还原了喷射器从顶端电信号接入端、中部电磁驱动腔体到底部雾化喷嘴段的全段结构，各配合面、台阶轴段、密封环槽与安装定位特征均按实际装配关系搭建，可直接用于燃油系统布置校核、周边管路干涉检查与教学演示。

　　从实际工况出发，喷射器的安装边界需要重点关注：顶端为电气接插区域，需预留线束插拔与弯折空间，避免与气门室罩、进气歧管加强筋发生干涉；中部主体通常穿过进气歧管或气缸盖安装孔，依靠密封圈或密封垫圈实现燃气与燃油的隔离，数模中对应的环槽位置、槽宽与槽深都直接影响密封件选型；底端喷嘴伸入进气道或燃烧室内，其伸出长度、喷雾角度方向必须与气道造型、活塞顶燃烧室凹坑匹配，否则会造成燃油撞壁、湿壁、混合气分布不均，进而引发排放恶化与积碳。

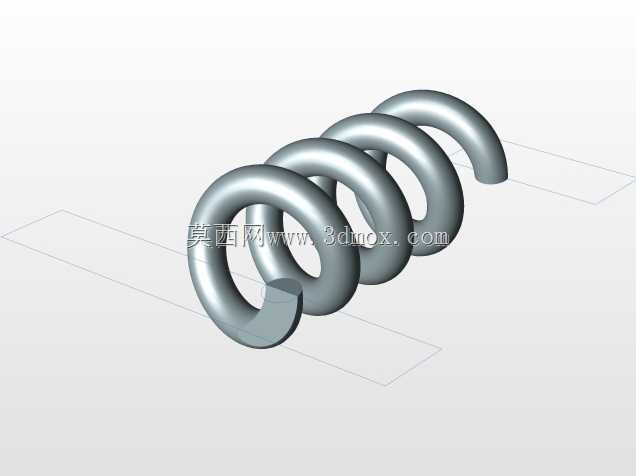

　　结构设计思路上，模型体现了典型电磁式喷油器的层级装配关系：内部衔铁、针阀、复位弹簧、阀座与喷孔板沿轴线串联，外部金属壳体承担定位与散热，塑料或包覆段承担绝缘与防护。针阀升程虽仅有零点几毫米量级，却直接控制最大喷油量，建模时对针阀锥面与阀座密封带的配合关系做了还原，便于从业者理解密封带宽、落座冲击与动态响应之间的取舍。外形尺寸方面，整体呈细长轴类形态，径向尺寸紧凑以适应多缸机缸盖间距，轴向长度则由安装法兰面到喷嘴尖端的定位尺寸决定，这一尺寸在整机布置中属于关键公差链环节，直接关联喷油嘴凸出高度。

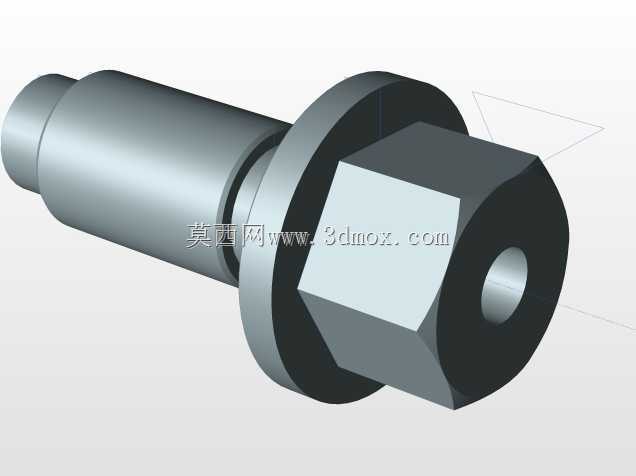

　　在功能特性上，该部件需在高频通断下保持稳定开启与关闭，响应时间直接影响多次喷射策略的实现；壳体耐压能力、端面密封与电气接插件的防振防油结构，都是结构设计中不可忽略的细节。数模对外部六角或台阶定位面、卡扣特征、接插端子轮廓均有表达，可用于安装工装设计、维修拆装训练以及供应商样件比对。对于从事发动机外围布置、燃油系统匹配与职业技能教学的人员而言，完整的装配层级与清晰的轴向、径向特征，能够帮助快速理解喷油器在整机中的空间约束与配合逻辑，也为后续开展流场分析、喷雾仿真与模态校核提供了可靠的几何基础。
