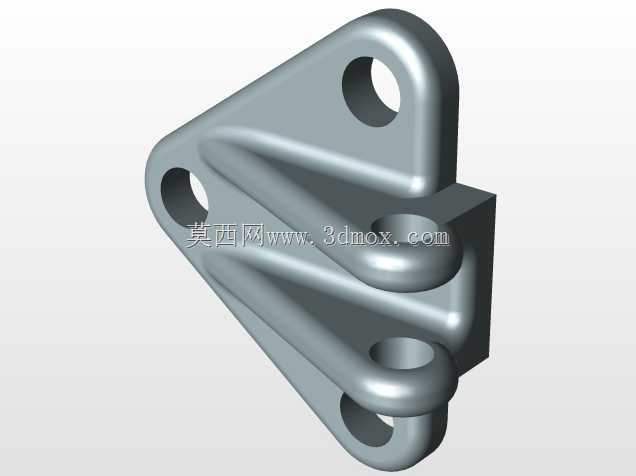

三角加强型多安装孔管路固定夹钳结构

　　这类夹钳结构多应用在工业流体管路布设场景中，常见于液压站管路排布、气动系统管线固定、工艺阀门外接管路的辅助定位环节，核心作用是为多根并行排布的硬质管路提供稳定的支撑约束，避免设备运行过程中管路受流体脉动、设备振动影响出现窜动、接头松脱甚至疲劳开裂的问题。从结构设计逻辑来看，整体采用三角轮廓的主体构型，是充分利用了三角形结构的力学稳定性，相比直板型的固定夹，三角构型在承受垂直于安装面的拉拽载荷、平行于安装面的侧向冲击载荷时，应力分布更均匀，不会出现局部应力集中导致的结构变形。

　　主体上设置的多个贯通安装孔，分别对应不同的功能：靠近三角轮廓两个边角的通孔，是用于将夹钳整体固定在安装基面的装配孔，孔位做了沉台过渡处理，装配时螺栓头部可以完全沉入沉台内，不会突出夹钳表面干涉后续的管路安装；主体上凸起的带孔耳位，是用于穿装管路固定卡箍或者直接穿装小规格管路的定位孔，三个耳位沿三角斜边依次排布，孔位中心距经过匹配计算，既可以满足单根大口径管路的环抱固定，也可以同时固定三根小口径的并行管路，适配不同的管路布设需求。

　　夹钳主体表面做了连续的加强筋过渡设计，加强筋从安装基面位置一直延伸到各个耳位的根部，没有出现直角转折的应力集中结构，所有棱边都做了圆角过渡处理，一方面是提升结构的整体刚性，在承受管路振动载荷时不会出现耳位断裂的问题，另一方面也避免安装过程中尖锐棱边划伤操作人员、割破管路外层防护层。从安装边界来看，这类夹钳的安装基面为平面结构，对安装面的平面度要求不高，即使安装基面存在0.5mm以内的平面度误差，也可以通过螺栓预紧力实现稳定贴合，不会出现安装翘曲的问题；安装孔的孔距公差控制在±0.1mm范围内，能够适配常规的型材安装基面、设备壳体安装面的预装孔位，不需要现场二次扩孔调整。

　　在实际选型应用中，这类夹钳可以根据管路的实际排布角度调整安装方向，三角构型的斜边可以顺着管路的走向布设，不会额外占用过多的安装空间，相比传统的管卡组合固定方式，这种集成式的夹钳结构减少了装配零件数量，现场安装时只需要完成两个基面固定螺栓的锁紧，再配合卡箍完成管路固定即可，装配效率提升明显。结构的壁厚设计经过载荷校核，主体壁厚均匀，相邻壁厚差控制在2mm以内，适合采用铸造成型或者钣金折弯焊接成型，量产时的工艺性较好，不会出现壁厚突变导致的铸造缩孔、焊接变形问题。在实际工况验证中，这类夹钳可以承受持续的振动载荷，在设备长期运行过程中，固定的管路不会出现位移，耳位位置的变形量控制在0.05mm以内，能够满足工业场景中长期可靠使用的要求，尤其适合在振动幅度较大的动力设备周边、流体输送管线的长距离布设节点使用，替代传统的零散管卡，提升管路系统的整体稳定性。
