自制框架式数控加工机床结构设计方案

这套框架式数控加工设备的结构设计，核心面向小批量非标零件加工、个人工坊工件切削、教学实训场景下的轻量化加工需求，区别于工业级重型机床的厚重铸造机身，采用铝型材拼接的框架式承载结构，在保证加工刚性的前提下大幅压缩了设备整体自重，同时降低了非标准化定制的改造成本。从实际应用场景来看，这类结构的数控设备可适配软金属、工程塑料、木质板材的铣削、钻孔、浅槽雕刻作业，在小型加工门店、创客空间、职业院校实训车间中，能够替代部分大型机床完成小尺寸工件的加工工序，避免大设备占用过多车间面积，同时减少重型机床空载运行的能源浪费。

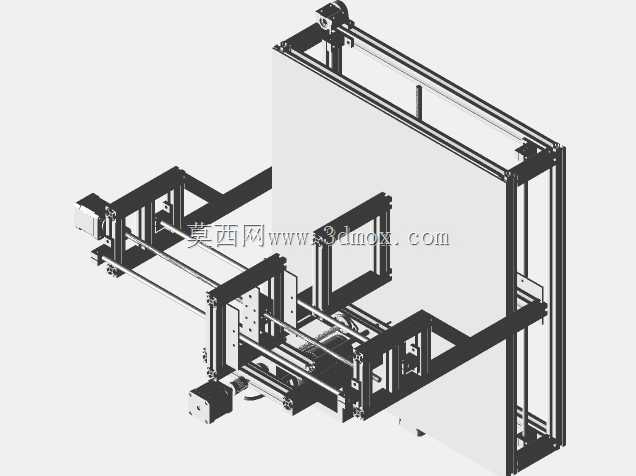

设备的运动结构采用正交三轴布局，X轴方向搭载双平行直线导轨作为横向运动承载，配合同步带传动实现主轴组件的横向快速进给，双导轨的平行度校准在装配阶段通过型材预装槽的定位基准完成，无需额外加工大型安装底板，降低了机加件的加工成本；Y轴方向布置在设备下部工作台两侧，同样采用直线导轨配合丝杠传动，带动工作台完成纵向进给，传动副的选型匹配轻量化加工的切削负载，在保证进给精度的前提下控制了整体制造成本；Z轴方向搭载在横向移动的龙门横梁上，通过单导轨加丝杠的结构实现主轴的上下进给，主轴安装座预留了标准主轴夹头的安装位，可根据加工需求更换不同功率的切削主轴，适配不同材质的加工负载要求。

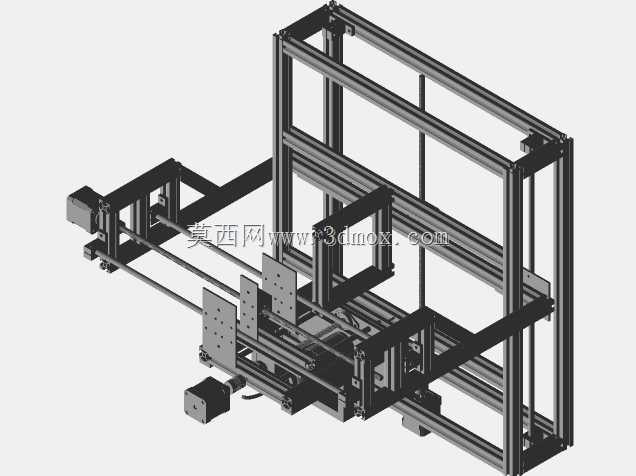

从设计思路上看，整套结构没有采用传统机床的铸造床身，而是选用标准工业铝型材作为主体框架材料，依靠型材本身的槽道结构完成所有部件的安装固定，所有连接位置均采用标准角件、螺栓锁紧，无需焊接工序，装配过程中可根据实际安装空间调整框架的整体长宽尺寸，灵活适配不同的加工行程需求。框架后部预留了电气元件的安装空间，可将驱动控制器、电源模块、接线端子排统一布置在框架后侧的安装板上，减少电气线路对运动部件的干涉，同时方便后期的线路检修与元件更换。设备的工作台面采用平整铝板作为加工承载面，台面上预留了标准T型槽或者工装安装孔位，可搭配通用夹具完成不同形状工件的装夹固定，装夹范围匹配设备的有效加工行程，能够覆盖绝大多数小型零件的加工尺寸需求。

在安装边界与外形尺寸的设计上，整套设备的整体外轮廓采用方正的框架结构，没有外凸的突兀部件，安装时仅需要平整的地面或者工作台面即可放置，无需额外做地基固定，设备底部可选配可调脚杯，完成安装后的水平校准，抵消放置面的平面度误差。各轴的运动行程设计预留了足够的安全余量，运动部件的极限位置均设置了硬限位挡块，避免超程运行导致的传动部件损坏，同时预留了光电限位开关的安装位，可根据自动化控制需求加装软限位装置，提升设备运行的安全性。走线位置全部沿型材槽道布置，配合拖链完成运动部件的线缆防护，避免线缆在设备运行过程中出现拉扯、磨损的问题，延长电气线路的使用寿命。

从结构刚性的匹配角度来看，这套框架结构的设计重点平衡了刚性与自重的关系，铝型材的截面选型根据各轴的负载情况计算确定，龙门横梁位置选用了更大截面的型材来承载Z轴与主轴的重量，减少切削过程中的横梁形变，保证加工精度；各轴的传动部件安装面均通过型材加工面保证平面度，装配时通过百分表完成导轨平行度、直线度的校准，确保运动过程的平顺性，避免出现爬行、卡顿的问题。主轴的冷却系统可根据实际使用需求选择风冷或者水冷方案，安装位置预留了冷却管路的走线空间，不会与运动部件产生干涉。设备的整体维护难度较低，所有运动副的润滑点都预留了方便操作的位置，日常维护仅需要定期给导轨、丝杠加注润滑脂，检查连接螺栓的锁紧状态即可，不需要复杂的专业维护工序，适合非专业机床运维人员的日常使用。
