立式CNC1160数控铣床整机结构设计

　　这款立式数控铣床的整机结构设计，核心围绕中小批量精密零件加工场景做适配，覆盖通用机械零部件铣削、模具型腔粗精加工、五金件平面与轮廓加工等常见生产需求，可适配五金加工车间、模具制造工坊、小型机加工企业的日常生产节拍，既能够承担黑色金属的重切削开粗工序，也能满足有色金属、工程塑料零件的半精、精加工精度要求。从结构布局来看，采用固定立柱+移动工作台的经典C型立式布局，工作台沿X向做水平横向运动，滑座沿床身导轨做Y向纵向运动，主轴箱沿立柱导轨做Z向垂直进给，三轴传动的行程边界经过反复校核，X向有效行程适配1100mm级工件的装夹加工，Y向行程覆盖600mm宽度范围内的走刀需求，Z向行程满足500mm高度差的零件加工空间，整体安装边界控制在常规工业厂房的设备占地要求内，不需要额外做特殊的地基加深处理，适配多数现有生产车间的设备布局规划。

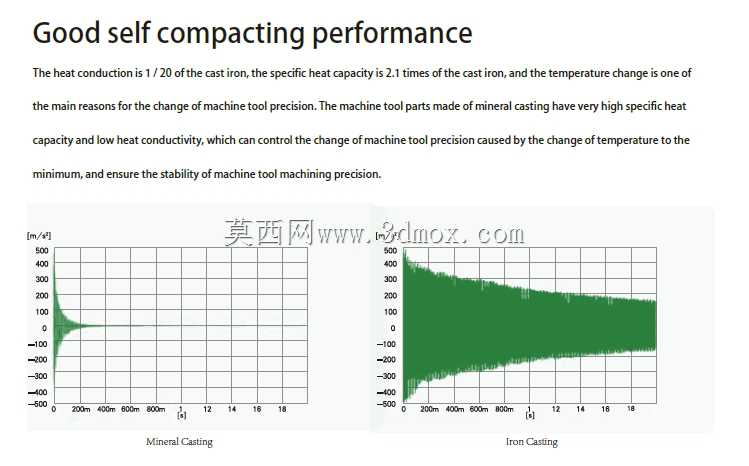

　　床身与立柱的主体结构采用矿物铸件填充的复合设计思路，外部钣金型腔做密封焊接处理，内部填充高阻尼矿物复合材料，填充材料在凝固过程中仅产生极低的收缩率，成型后的铸件内部孔隙率控制在极低水平，整体致密性优于传统灰铸铁铸件，材料本身具备优异的自密实性能，浇筑填充过程中不需要额外施加振动压实或者压力铸造工序，就能实现内部结构的均匀成型。这种复合结构的阻尼特性远高于传统铸铁床身，能够大幅吸收切削过程中产生的振动，一方面可以降低切削震颤对工件表面加工质量的影响，减少加工表面的振纹，提升精加工后的表面粗糙度水平，另一方面也能隔绝车间内其他设备运行产生的外部振动传递到主轴加工区域，保障长时间连续加工的精度稳定性。

　　导轨安装面的结构设计做了加厚处理，所有导轨安装基准面都预留了刮研工艺余量，装配阶段可以通过刮研调整导轨的直线度与平行度，保障三轴运动的几何精度。主轴安装区域的结构做了加强筋布局优化，提升主轴箱的刚性，减少重切削工况下的主轴低头变形，保障深腔加工、大进给铣削时的刀具稳定性。排屑空间的设计考虑了日常生产的维护需求，工作台两侧预留了排屑器的安装接口，可适配链板式排屑装置快速收集加工产生的切屑，减少人工清理的工作量。整机的走线槽全部做了内置隐藏设计，既避免加工过程中切屑刮擦电缆油管，也能让设备外观更整洁，减少卫生清理的死角。

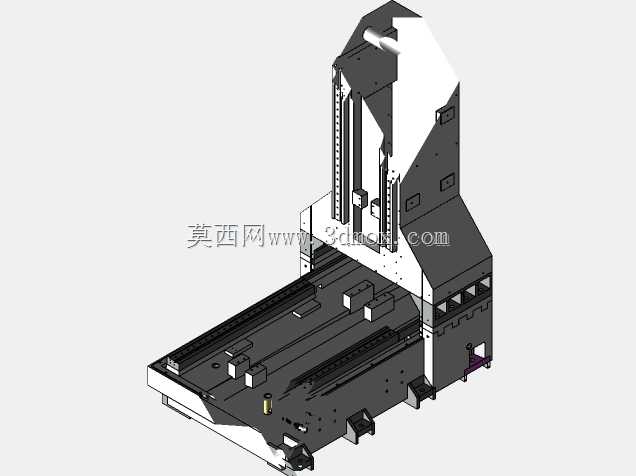

　　从建模细节来看，所有连接螺栓的安装位置、管线的走线路径、导轨与丝杠的安装座结构都做了1:1的还原，能够直接作为设备改型设计、结构优化的参考基础，也可以用于机床装配工艺的模拟验证，检查各部件在运动行程内是否存在干涉问题，提前排查装配阶段可能出现的结构冲突。
