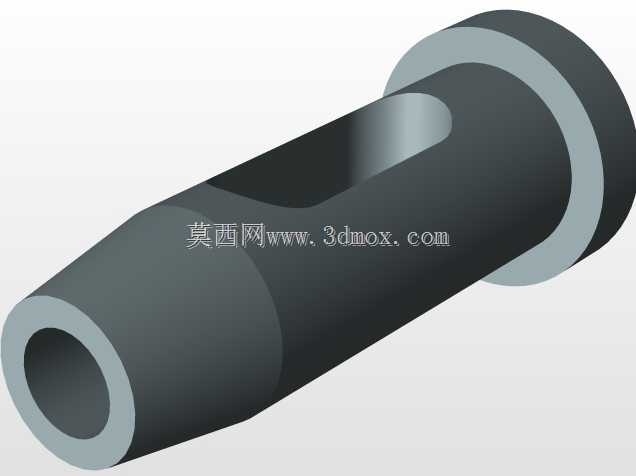

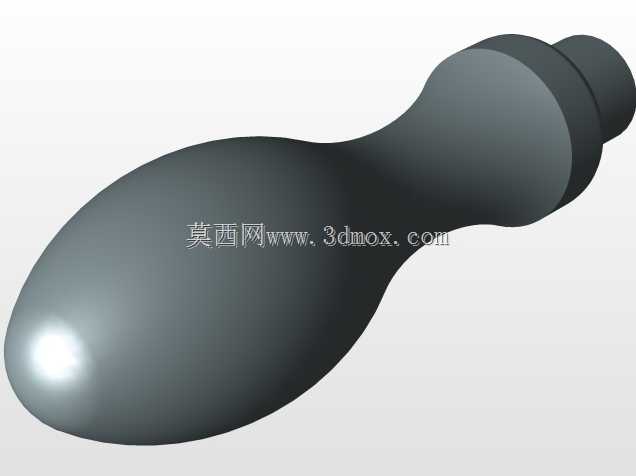

刨床刀头组件及装配结构设计

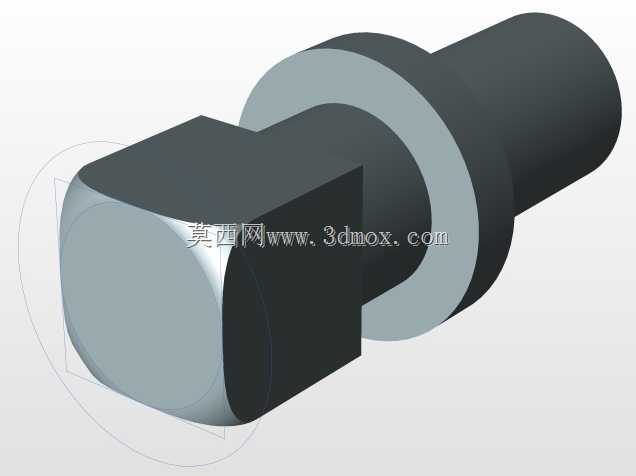

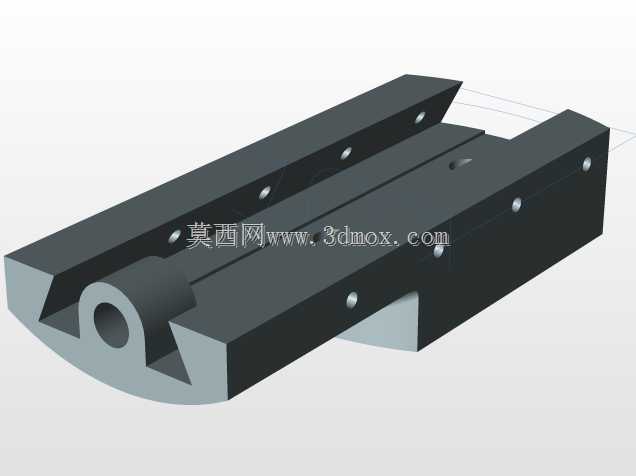

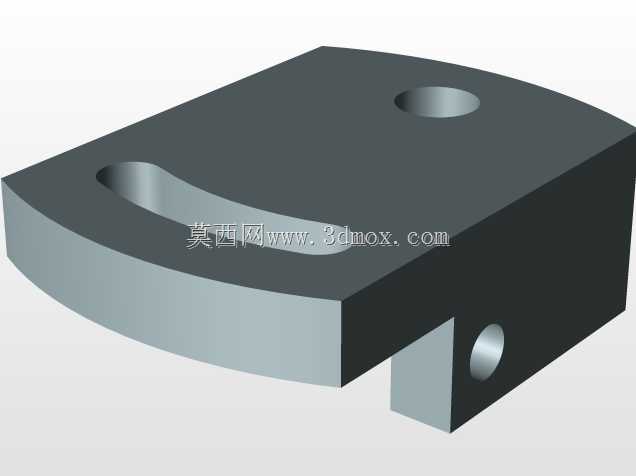

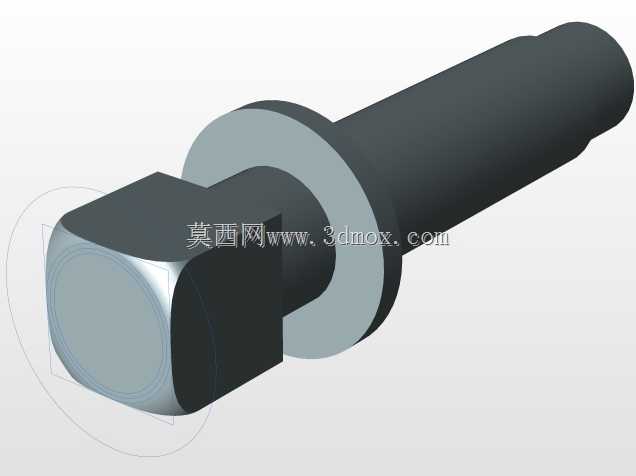

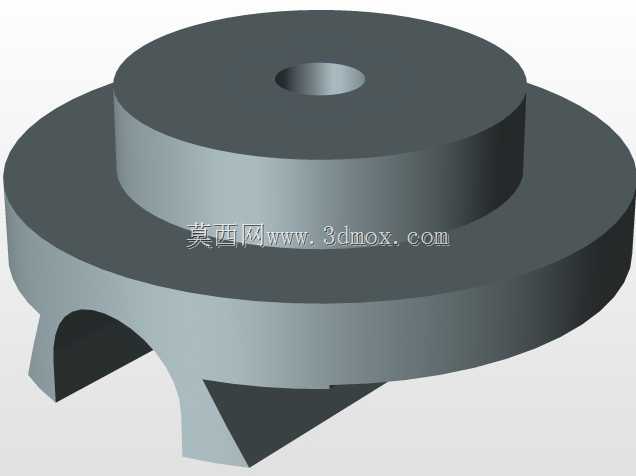

　　从结构组成来看，整套组件包含刀夹、抬刀板、刀座、紧固螺钉、调节楔块等核心零件，刀夹部分用于装夹标准刨刀，可适配不同截面尺寸的焊接刨刀与机夹刨刀，装夹时通过侧面紧固螺钉实现刀具的压紧固定，刀夹与抬刀板之间通过销轴连接，抬刀板可绕销轴做小角度转动，配合刀座上的限位结构实现回程时的自动抬刀动作，抬刀行程的大小可通过调整限位螺钉的伸出长度进行适配，针对不同的刨削深度、不同材质的加工工件，可灵活调整抬刀量，避免抬刀量过大导致的回程冲击，或是抬刀量不足导致的工件表面划伤。在安装边界方面，整套刀头组件通过上部的燕尾槽结构与刨床滑枕前端的刀架滑板配合，配合间隙可通过斜镶条进行调整，保证刀架上下移动调节切削深度时的运动平顺性，无卡滞或窜动问题，燕尾配合面的粗糙度要求控制在Ra1.6以内，保证长期往复运动下的耐磨性能，组件整体的安装基准面与刨床滑枕运动方向的垂直度公差控制在0.02mm/100mm以内，避免装夹后刀具出现偏斜导致加工平面出现平面度超差问题。在金属切削加工的机加工车间场景里，牛头刨床、龙门刨床的刨削工序是平面、沟槽类零件粗加工与半精加工的核心工序之一，而刀头组件作为刨床直接执行切削动作的终端执行部件，其结构合理性直接决定了刨削加工的表面质量、切削效率以及刀具损耗速度。这套刨床刀头组件的设计，首先围绕刨床往复运动的工作特性展开，刨床工作时滑枕带动刀架做直线往复运动，工作行程承担切削负载，回程不参与切削，因此刀头组件需要具备可靠的抬刀避让结构，避免回程过程中刀具后刀面与已加工表面发生摩擦划伤，同时减少刀具的非正常磨损。

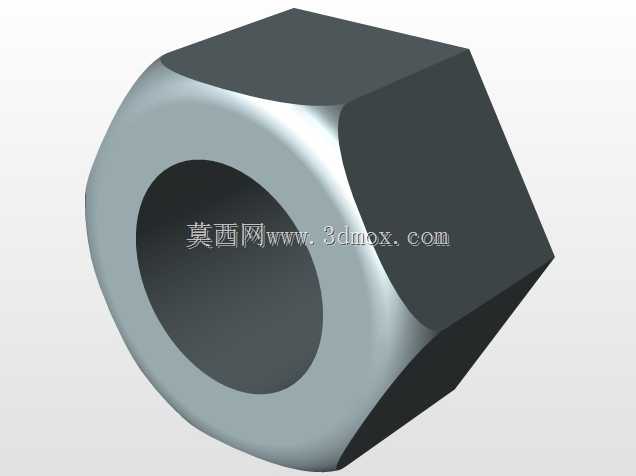

　　设计过程中充分考虑了刨削加工的冲击载荷特性，刨削属于断续切削，刀具切入工件时会承受较大的瞬时冲击，因此所有受力零件的材料均选用45钢并进行调质处理，关键受力销轴部位进行表面淬火处理，硬度达到HRC40-45，保证足够的强度与抗冲击性能，避免大切深刨削时零件出现变形或断裂。刀头组件的刀夹部分设计有可转动的调整结构，可根据加工需求调整刀具的安装角度，适配平面刨削、T型槽刨削、斜面刨削等不同的加工工况，调整角度范围可达±15度，角度调整完成后通过后部的锁紧螺母实现可靠固定，切削过程中不会出现角度偏移。

　　在实际生产应用中，这类刀头组件广泛应用于普通牛头刨床的设备维修替换、老旧刨床的刀架升级改造，以及小型专用刨床的非标设计配套，针对不同型号的B665、B6050等常见牛头刨床，这套组件的安装尺寸可做适配性调整，保证与原有设备的安装接口完全匹配，不需要对设备本体进行二次加工即可完成替换安装。从装配关系来看，所有活动配合部位均设计有润滑油注油孔，日常设备维护时可定期加注润滑油，减少活动部位的磨损，延长组件的整体使用寿命，抬刀板与刀座的配合面设计有防尘结构，可阻挡刨削过程中产生的铁屑进入配合间隙，避免铁屑刮伤配合面导致的运动卡滞问题。

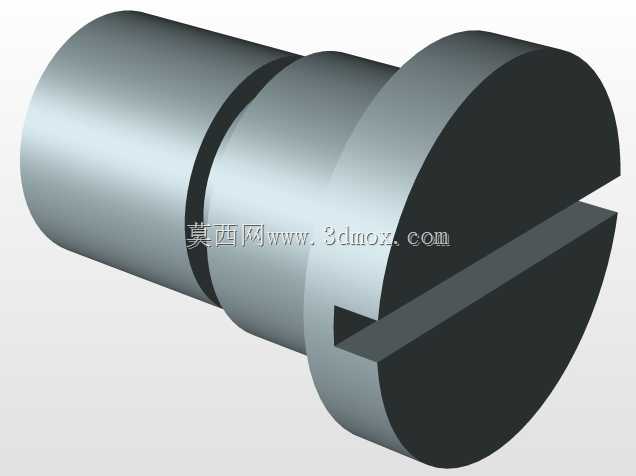

　　紧固螺钉的选用均符合机械设计标准，受力部位的螺钉性能等级不低于8.8级，保证大负载切削下的连接可靠性，不会出现螺钉断裂导致的刀具飞出等安全隐患。整套组件的装配过程遵循从内到外的装配顺序，先将抬刀板与刀座通过销轴连接，调整好转动间隙后装入限位螺钉，再将刀夹与抬刀板连接，最后安装调整楔块与紧固件，装配完成后需要手动测试抬刀动作的灵活性，保证抬刀与复位过程无卡滞，弹簧复位力适中，不会出现复位不到位的问题。在实际切削测试中，当刨削深度达到5mm，进给量达到0.5mm/往复行程时，整套刀头组件无明显振动，刀具装夹稳固，加工出的工件平面度可达到IT8级精度，表面粗糙度可达到Ra3.2，完全满足普通机加工的工序要求。针对长工件的平面刨削加工，刀头组件的刚性表现足够，不会出现让刀问题导致的工件两端尺寸偏差，加工出的平面无明显波纹，质量稳定。
