多工位胶片笔标记执行模组结构设计

这套多工位并行的胶片笔标记执行模组，主要应用在薄膜、片材类产品的连续生产线末端标记工序，常见于锂电极片裁切、光学薄膜分切、柔性PCB加工这类需要对片材进行位置标识、缺陷打标、批次区分的产线环节，相比单头往复式标记结构，多工位并行排布的设计可以匹配宽幅片材的多点位同步标记需求，不需要执行机构做长距离横向移位，单周期即可完成整幅宽方向的所有标记动作，能大幅压缩单工位标记的节拍时间，适配高速连续走料的产线节奏。

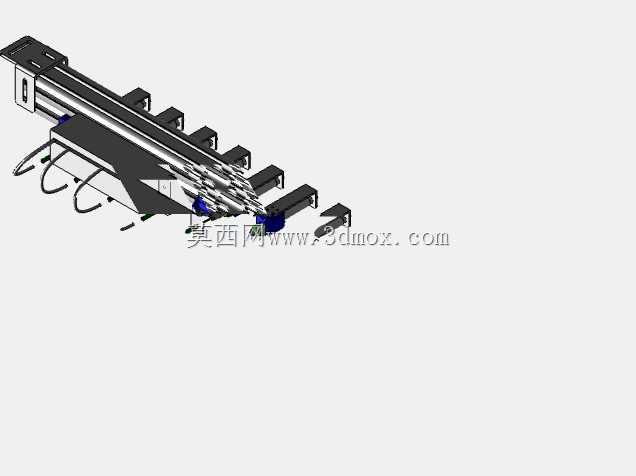

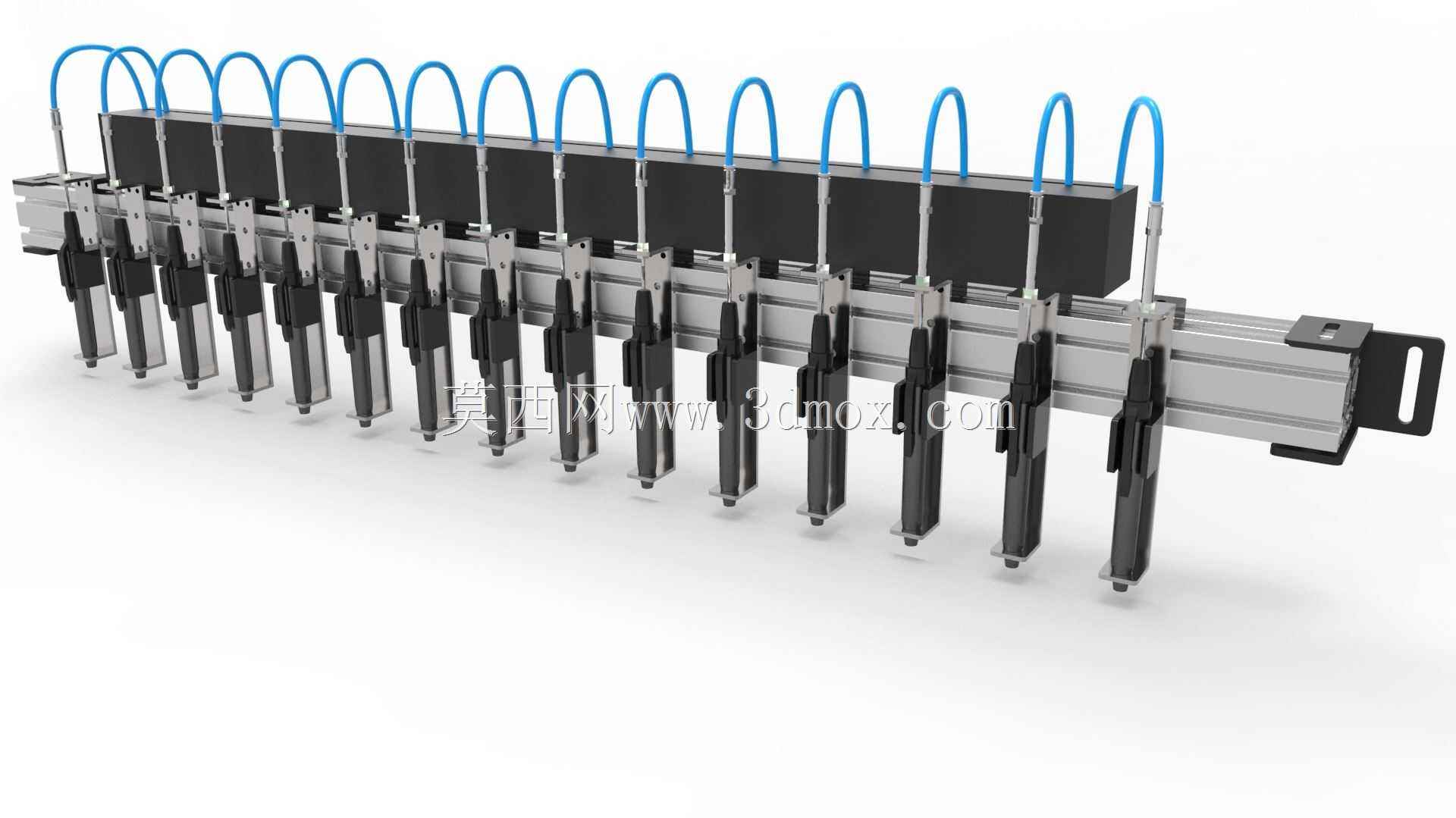

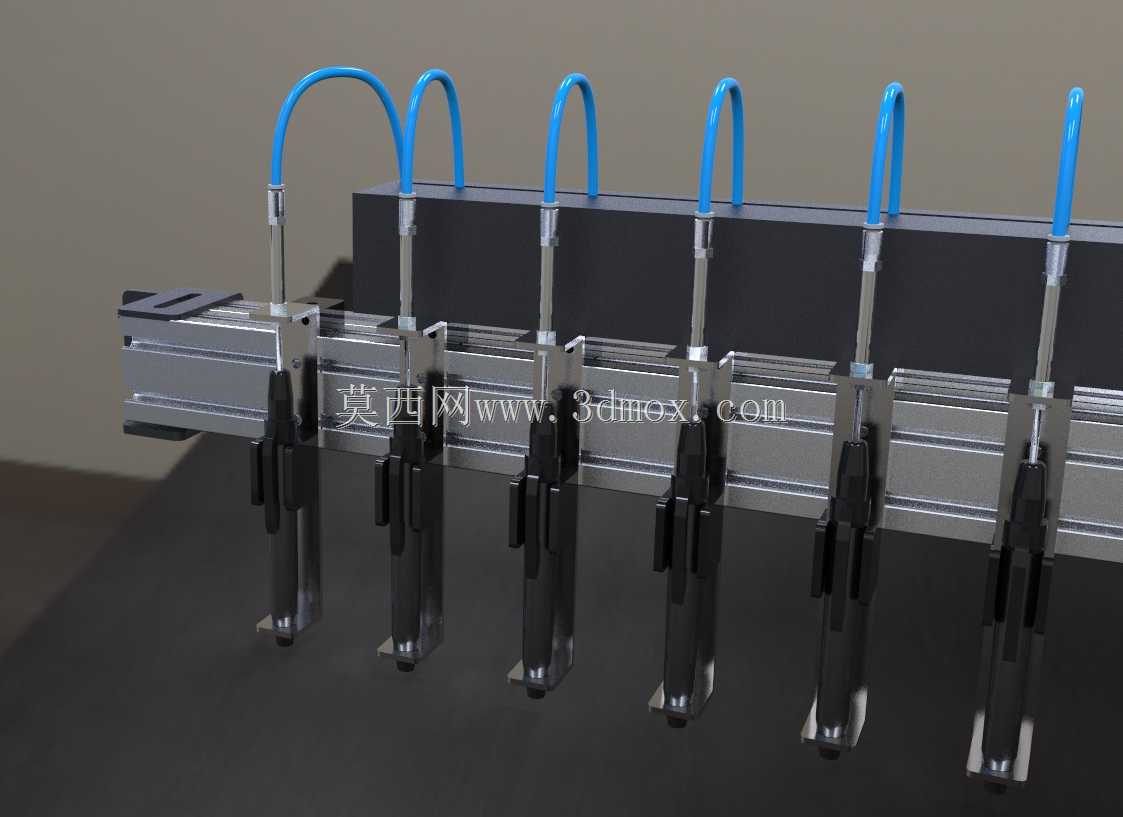

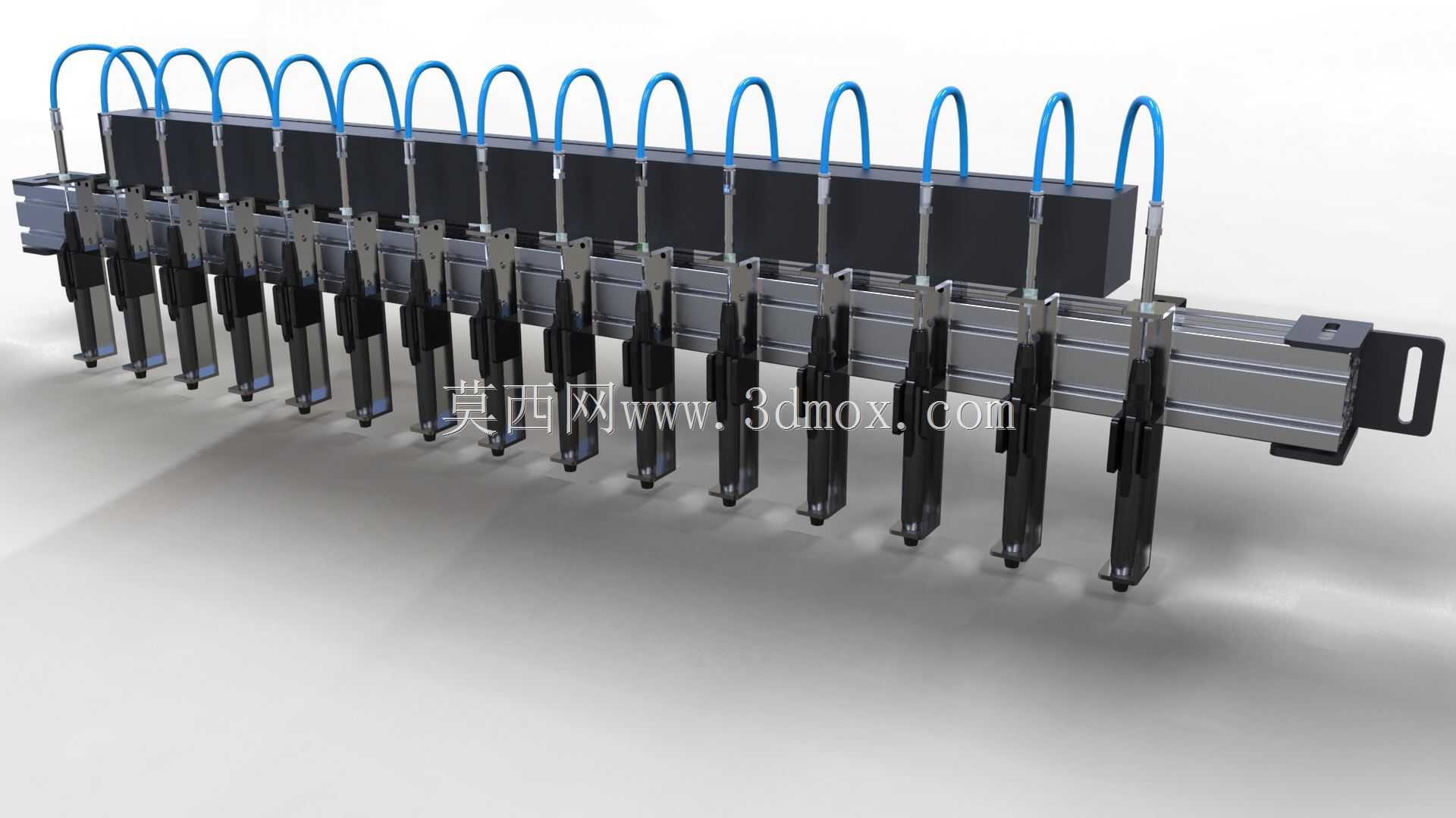

从结构组成来看，整套模组以标准线性导轨作为安装承载基准，所有标记笔执行单元都通过滑块锁紧在导轨上，相邻单元的间距可以根据实际标记点位的需求灵活调整，不需要额外加工定制安装板，换型时只需要松开滑块锁紧螺钉，滑动调整到对应刻度位置锁紧即可，适配不同幅宽、不同标记间距的生产需求。每个标记笔单元都采用独立的笔身夹持结构，夹持块开有弹性开槽，通过侧方锁紧螺钉固定笔身，可适配不同直径的标记笔、点胶笔、画线笔，笔身的伸出长度也可以根据标记压力需求上下微调，保证笔尖与胶片表面的接触压力处于合理区间，既不会因为压力过大刮伤胶片表面，也不会因为压力过浅导致标记痕迹断线、模糊。

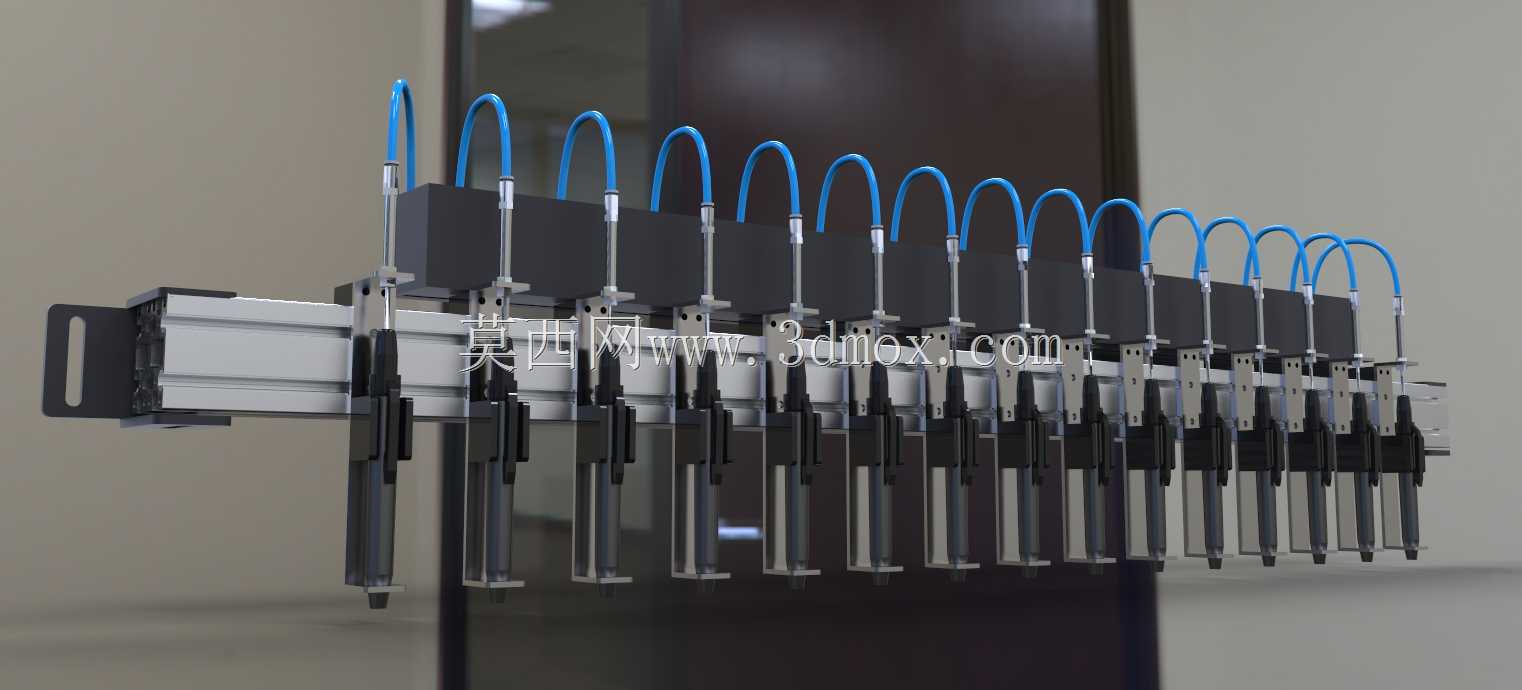

气路连接部分每个单元都采用独立的快插接头连接蓝色柔性气管，供气回路可单独控制每个笔的下压动作，也可以通过汇流板实现统一供气同步动作，气管选用耐弯折的PU材质，在笔身上下往复动作的过程中不会因为长期弯折出现气路堵塞、气管开裂的问题。每个笔单元的下压行程都做了机械限位设计，避免下压过量导致笔尖损坏，同时复位依靠内置的微型弹簧实现，断气状态下笔身会自动抬起到安全高度，不会因为意外断气导致笔尖刮蹭到走料中的胶片，造成批量产品报废。

安装边界上，整套模组的导轨采用标准铝型材导轨规格，安装孔位符合通用工业模组的安装尺寸，既可以直接安装在设备的横梁支架上，也可以搭配横向移位滑台实现整组模组的横向位置调整，适配不同的产线布局。模组的整体宽度根据工位数量确定，6工位版本的整体宽度控制在800mm以内，高度方向从导轨安装面到笔尖最低位置的尺寸不超过200mm，不会占用过多的设备安装空间，在现有老旧设备改造时也不需要对原有设备结构做大规模改动，只需要预留对应的安装面和气路、控制信号接口即可完成加装。

设计过程中重点考虑了长期运行的稳定性，所有与笔身接触的夹持部位都采用非金属耐磨材质，不会因为长期夹紧笔身出现夹痕、打滑的问题；导轨滑块选用带防尘圈的标准件，适配生产现场可能存在的粉尘、胶屑环境，延长维护周期；每个笔单元的结构都做了等强度设计，所有运动部件的重量都控制在最低范围，下压动作的响应时间控制在0.1秒以内，不会因为动作延迟导致标记位置偏移。在实际使用场景中，这套模组可以配合产线的位置传感器信号，当胶片到达预设标记位置时，控制电磁阀通气带动对应工位的笔身下压，接触胶片完成标记后立刻抬升，整个动作周期可以匹配每分钟120次以上的标记节拍，满足中高速产线的生产需求。另外，模组的模块化设计也让后期维护变得简单，单个笔单元出现故障时可以单独拆下更换，不需要拆解整个模组，减少停机维护的时间，夹持结构的通用化设计也让现场操作人员不需要专门的工具就能完成笔芯更换、位置调整的操作，降低对设备维护人员的技能要求。
