分段式减阻变径管道弯管结构设计

在工业流体输送、通风排气、粉体物料气力输送等场景中，管道转弯位置的流阻损失、局部涡流、物料堆积问题一直是管路设计的核心痛点，常规等径直角弯管或圆弧弯管在特定工况下，会因为流道截面突变、转弯处离心力导致的流场偏移，产生额外的压力损失，甚至在输送含尘气体、浆体物料时出现转弯处磨损过快、物料沉积堵管的问题。这款分段式变径弯管结构，正是针对这类工程痛点做的优化设计，打破了传统弯管等截面、单圆弧过渡的设计思路，采用多段斜切锥台拼接的成型逻辑，在转弯段逐步调整流道截面周长，匹配流体转弯时的流速分布特性。

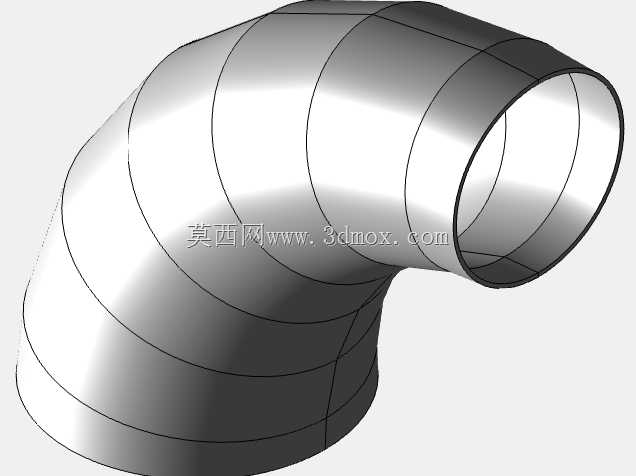

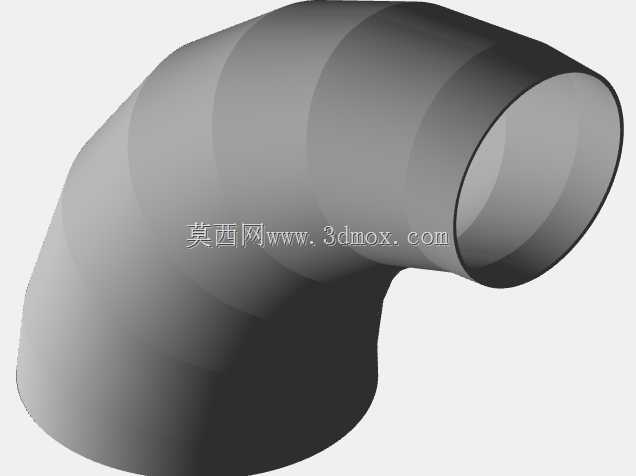

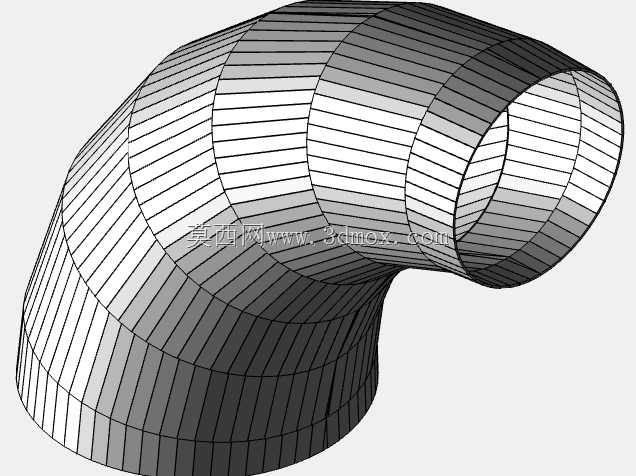

从实际应用场景来看，这类弯管可适配低压通风除尘系统、粉体气力输送管路、小型给排水变径转向位置，也可用于环保设备的废气收集管路、粮食加工行业的物料输送管路，在安装空间受限无法采用大曲率半径缓弯弯头的场景下，能在紧凑的安装边界内实现更低的流阻表现。设计过程中没有采用常规的整段圆弧扫略成型方式，而是将整个转弯段拆分为6-8段独立的锥台段，每一段的截面直径、倾斜角度都根据转弯角度做匹配调整，从入口端到出口端，沿着流体转弯的离心力方向逐步调整截面周长，让流体在转弯过程中不会因为流道方向突变产生局部的流速骤升区，同时避免弯管内侧出现低压涡流区，减少含尘气流中粉尘颗粒在弯管内壁的碰撞磨损，也能降低浆体输送时固体颗粒在弯管底部沉积的概率。

从安装边界来看，这款弯管的两端接口为标准圆形截面，可直接与同公称直径的圆形管道通过法兰、抱箍或者焊接方式连接，整体转弯角度为90度，整体轴向安装尺寸比同规格大曲率半径缓弯弯头缩短30%左右，适合在设备周边管路排布紧凑、安装空间不足的场景使用。每一段拼接段的接缝位置都做了平滑过渡处理，内壁没有台阶凸起，避免流体经过接缝时产生局部扰流，外壁的分段结构也提升了弯管整体的结构刚度，在输送带压流体时，分段式的结构能分散管壁承受的内压应力，相比薄壁整弯的弯头，抗变形能力更强，不需要额外在弯管位置加设加强筋就能满足常规低压管路的强度要求。

在流道设计逻辑上，这款弯管没有追求完全光滑的单圆弧曲面，而是通过分段变径的方式，让流体在每一段锥台内逐步调整流向，相比直角弯头，局部阻力系数可降低40%以上，相比普通等径圆弧弯头，在相同转弯半径下阻力系数也有明显降低，尤其是在输送高浓度粉体物料时，分段的内壁结构能让物料颗粒在转弯时形成一层薄薄的料垫，减少颗粒直接对管壁的冲刷磨损，延长弯管的使用寿命。在实际选型适配时，需要注意两端接口的公称直径要与对接管路匹配，安装时要注意弯管的变径方向与流体流向一致，避免反向安装导致流阻不降反升，同时在输送高温流体时，可根据介质温度选择对应的金属或者工程塑料材质加工，分段式的结构也降低了大尺寸弯管的加工难度，不需要大型弯管设备就能通过分段焊接、粘接的方式制作成型，适合小批量定制化的管路改造项目使用。

从结构细节来看，弯管入口端的截面保持与上游管路一致的直径，进入转弯段后，沿着弯管外侧的壁面逐步扩大截面周长，内侧壁面则保持平缓的收缩趋势，匹配流体转弯时外侧流速高、内侧流速低的流场分布特性，让整个转弯段的流速分布更均匀，减少局部高速区对管壁的冲刷，也避免内侧低压区导致的物料沉积。这种设计思路跳出了传统弯头等截面的设计惯性，不需要额外增加导流叶片就能实现不错的减阻效果，也避免了导流叶片容易挂住物料、造成管路堵塞的问题，尤其适合输送含纤维、含固体颗粒的流体介质，在木工除尘、粮食输送、矿山通风等场景下有很高的实用价值。
