雅马哈MT03摩托车气缸盖密封垫片

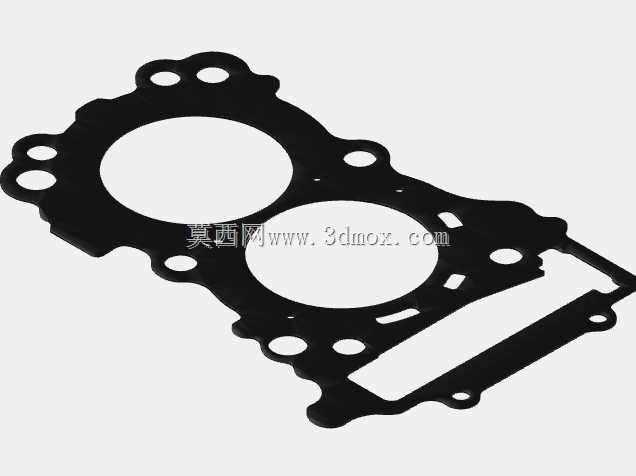

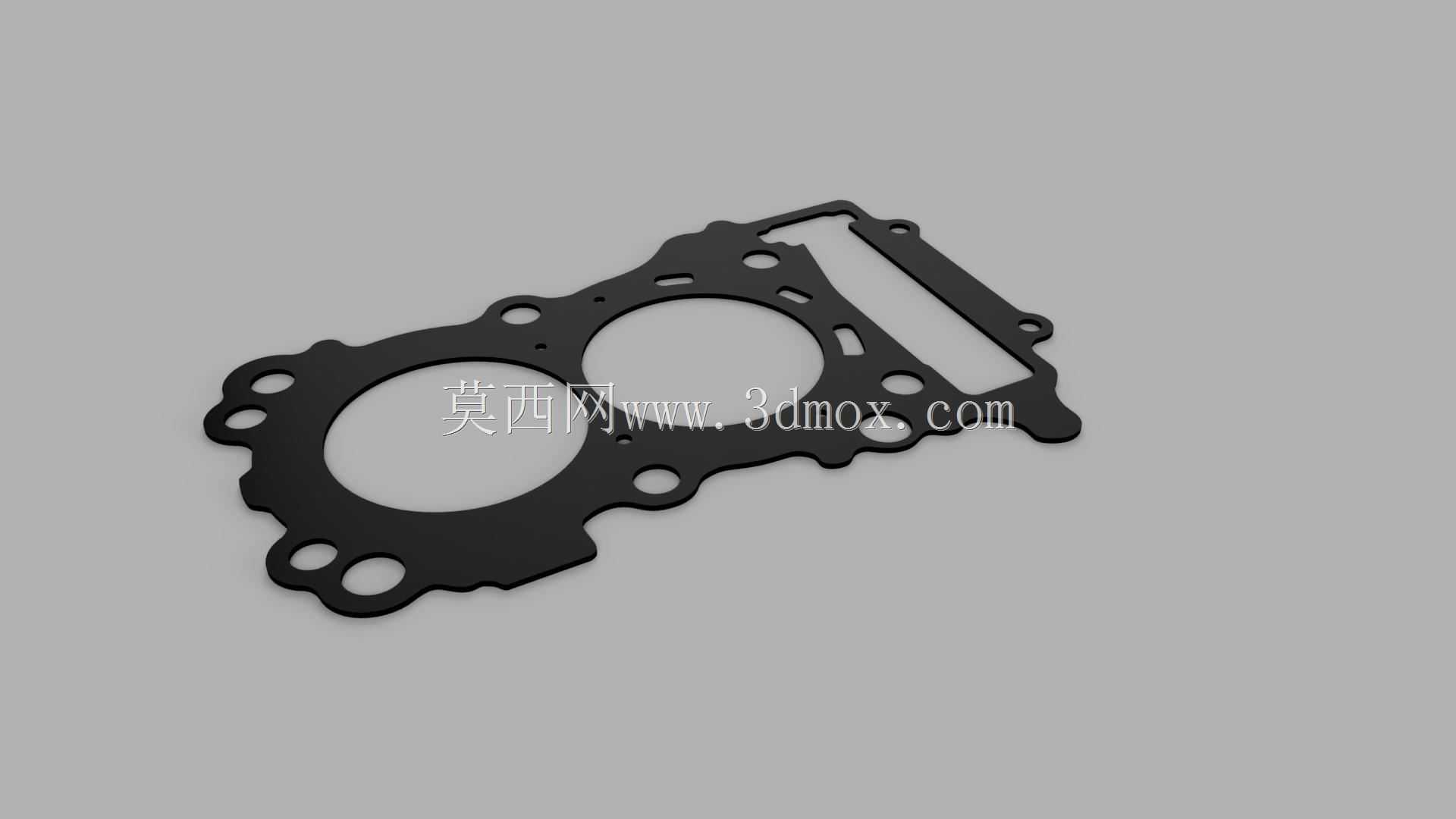

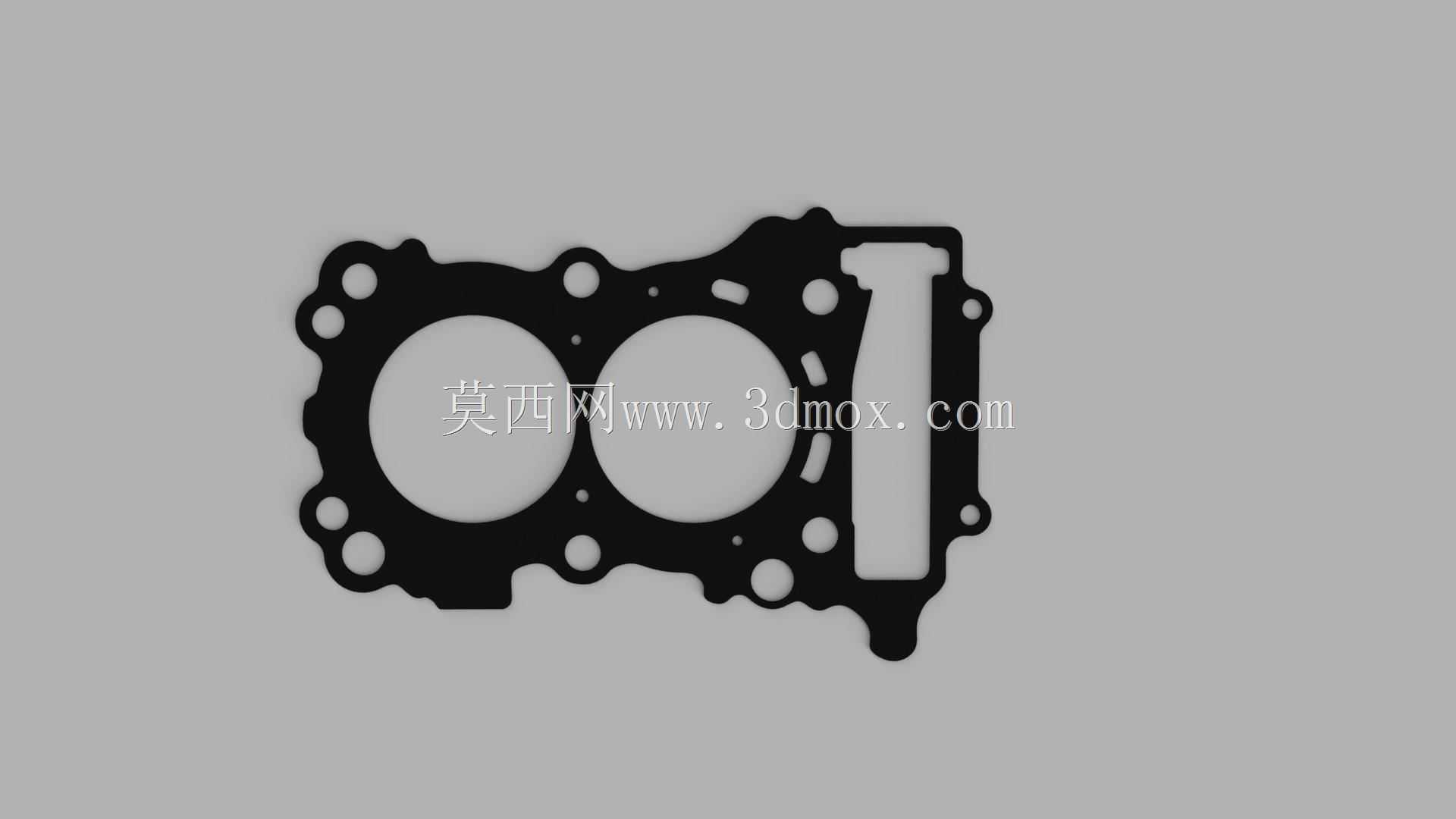

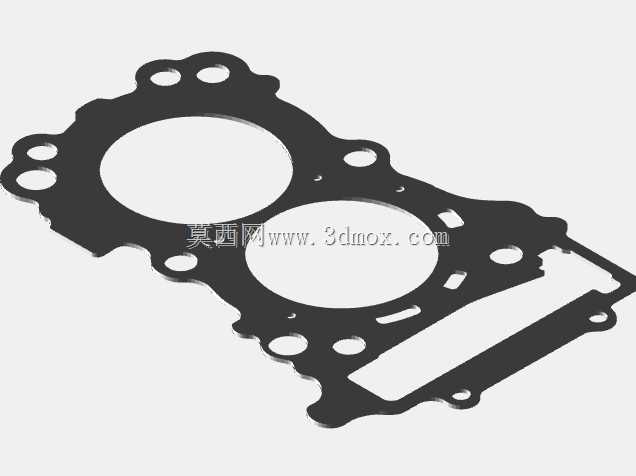

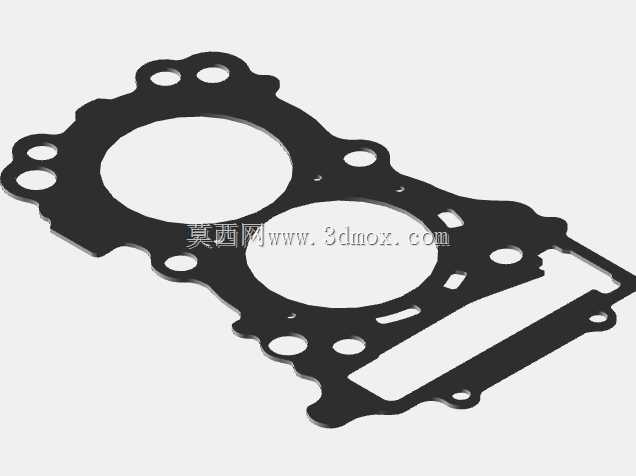

在小排量双缸摩托车的动力总成结构中，气缸盖垫片是衔接气缸体与气缸盖的核心密封部件，直接决定燃烧室的密封可靠性、冷却油道与润滑油道的隔离效果，是发动机大修、性能复刻改装环节中必须精准匹配的关键零件。这款适配雅马哈MT03车型的气缸盖垫片，建模过程完全参照实车装机边界与维修手册的尺寸公差要求，所有孔位、轮廓、密封筋走向都和原厂装车件保持一致，可直接用于发动机装配模拟、维修教学演示、改装方案验证等场景。

从实际装机的功能逻辑来看，该垫片需要同时实现三个维度的密封：首先是燃烧室区域的高压燃气密封，双缸对应的两个圆形燃烧室开口周边，设计了连续的密封压合区域，安装时通过缸盖螺栓的规定扭矩压紧，填充缸体与缸盖结合面的微观不平度，避免高压燃气窜漏导致的缸压不足、动力下降问题；其次是冷却水道的密封，垫片上分布的多个异形、圆形小孔对应缸体与缸盖之间的冷却液通道，压紧后阻断冷却液外漏或者窜入机油道、燃烧室的路径，保障发动机冷却循环的正常运行；再者是润滑油道的密封，对应机油通路的小孔位置同样做了密封边界设计，保证压力机油能够顺利输送到配气机构、凸轮轴等需要润滑的部位，不会出现机油泄漏、油压不足的故障。

设计建模过程中，首先确定的是整体安装外轮廓，垫片的整体异形轮廓完全匹配MT03气缸体上端面的外形边界，边缘的多个安装定位孔、螺栓过孔的位置度公差控制在0.1mm以内，保证安装时能够精准对位，不会出现孔位错位导致的密封失效、螺栓无法穿装的问题。两个燃烧室开口的直径、中心距严格按照原厂缸径参数设定，开口边缘的密封区域宽度均匀，能够承受燃烧室工作时的高温高压冲击，不会出现冲垫故障。垫片上的长条形异形开孔对应缸体上的通气或者避让结构，位置和尺寸完全匹配实车结构，不会和周边的紧固件、凸起结构产生干涉。

从安装边界来看，该垫片的厚度参考原厂金属复合垫片的实际厚度设定，安装后不会改变燃烧室的实际压缩比，保证发动机的动力输出特性和原厂状态一致；所有螺栓过孔的直径略大于缸盖螺栓的外径，既能够保证螺栓顺利穿过，又不会因为孔位过大导致密封面压合不匀。垫片整体采用平面结构建模，没有多余的凸起或者凹陷，完全贴合缸体与缸盖的结合面形态，模拟压紧状态时能够均匀传递螺栓的压紧力，避免局部压力过大导致的垫片压损，或者局部压力不足导致的密封泄漏。

在实际应用场景中，该三维模型可用于摩托车维修教学的结构演示，帮助维修学员理解气缸盖垫片的密封原理、安装对位要点；也可用于改装件的开发验证，比如改装高压缩比活塞时，可通过该模型模拟不同厚度垫片对压缩比的影响，确定最合适的垫片厚度参数；还可用于发动机装配仿真，在虚拟装配环境中验证缸盖螺栓的拧紧顺序、垫片的压缩量是否符合设计要求，提前排查装配干涉、密封间隙不合理等潜在问题。建模过程中对所有密封棱边、孔位边缘都做了符合实际加工工艺的圆角处理，还原了真实垫片的工艺特征，避免了理想化建模导致的结构失真，能够满足结构分析、装配模拟、3D打印样件验证等不同场景的使用需求。
