铃木Sidekick车型交流发电机固定支架结构

在乘用车辆与小型越野车型的前舱动力附件布置中，交流发电机的安装定位直接影响皮带传动效率、整机NVH表现以及后期维护的操作空间，这款适配铃木Sidekick车型的交流发电机支架，正是针对该车型紧凑的前舱布局做的定向结构设计。从实际装车场景来看，这类支架需要同时承担三个核心功能：一是为发电机本体提供刚性安装基准，抵消发动机运转过程中皮带张紧带来的交变拉力，避免发电机本体出现位移导致皮带跳齿、偏磨；二是预留合理的张紧调节行程，匹配新皮带安装与长期使用后的张紧度调整需求，不需要额外加装独立张紧轮即可完成皮带松紧校准；三是整合安装定位面，直接对接发动机缸体侧的预留安装螺孔，减少转接零件数量，降低装配累积误差。

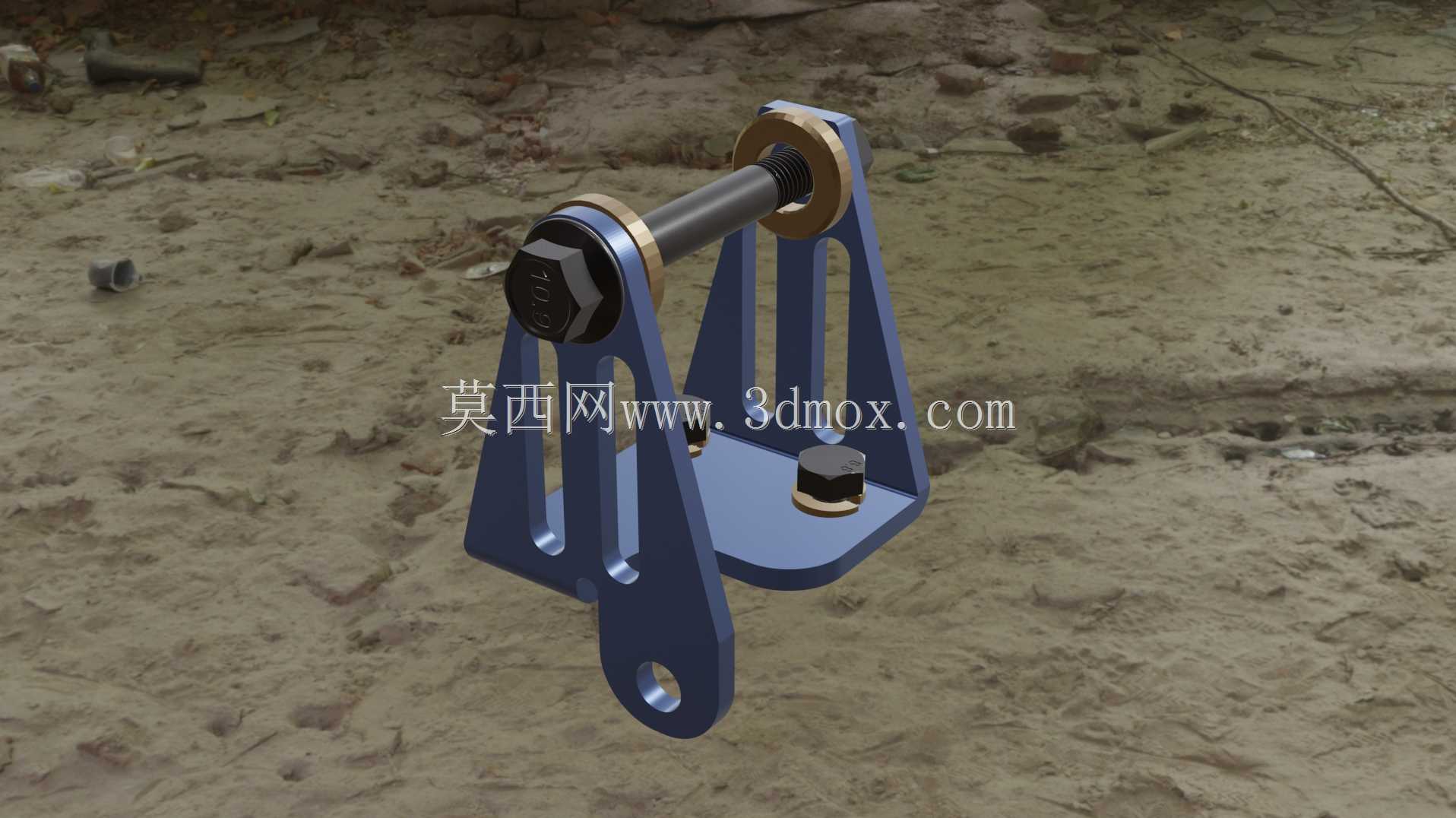

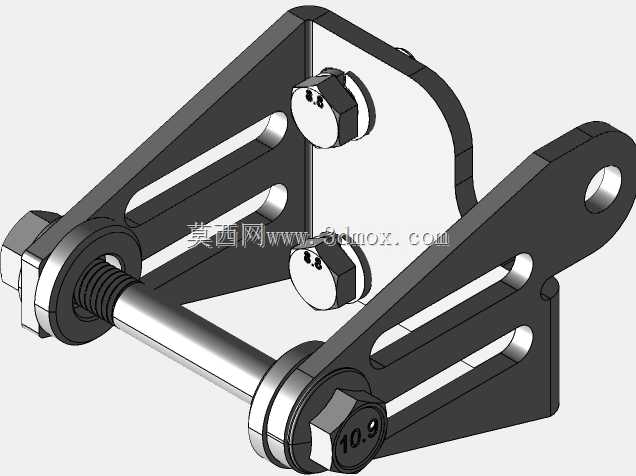

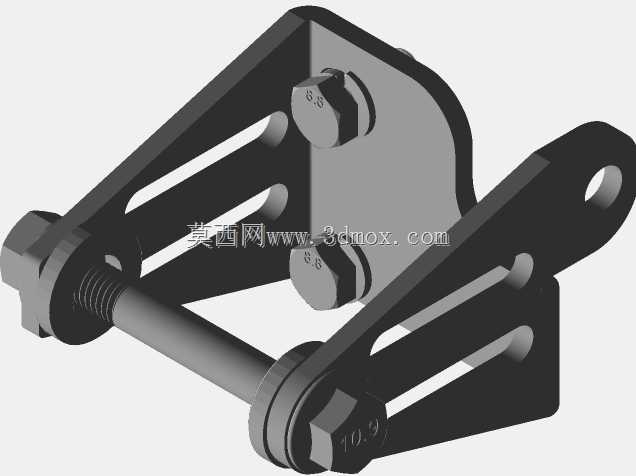

从结构设计逻辑来看，这款支架采用了分体式组合受力结构，主体承力部分为带加强筋的三角构型立板，三角结构的两个上支耳用于穿装铰接销轴，作为发电机摆动调节的旋转支点，下侧的平板底座则通过螺栓直接固定在发动机缸体的安装平面上，立板与底座之间做了圆弧过渡的加强连接，避免应力集中在转角位置出现疲劳断裂。铰接销轴的两端设置了耐磨衬套，衬套采用铜基材质，表面做了自润滑处理，既可以减少发电机摆动调节时的转动阻力，也能避免长期使用后销轴与支耳孔出现磨损松旷，保证铰接位置的同轴度始终维持在设计公差范围内。销轴端部采用六角螺栓加防松螺母的锁紧结构，螺母与支耳之间设置了平垫圈与弹簧垫圈，防止车辆行驶过程中振动导致螺母退牙脱落。

从安装边界尺寸来看，支架整体的横向安装跨度控制在120mm范围内，纵向高度不超过180mm，完全适配铃木Sidekick车型1.6升排量发动机缸体侧的预留安装空间，不会与周边的水管、线束、转向助力泵等附件产生运动干涉。底座上的两个安装螺栓孔中心距严格匹配缸体侧的螺孔位置公差，孔位做了0.5mm的倒角处理，方便装配时快速导入螺栓，降低一线装配的对位难度。上支耳的铰接孔中心到底座安装面的垂直距离经过精确计算，保证发电机安装完成后，皮带轮与曲轴皮带轮、水泵皮带轮的共面度误差控制在0.2mm以内，避免皮带运转过程中出现偏磨导致的早期失效。支架上还预留了一个腰型调节槽，用于穿装发电机的固定锁紧螺栓，腰型槽的长度对应发电机的张紧调节行程，总行程达到35mm，完全覆盖新皮带安装到磨损极限状态下的张紧调整需求，调节时只需要松开锁紧螺栓，摆动发电机到合适张紧度后重新锁紧即可，不需要额外的专用工装辅助操作。

从受力特性来看，这款支架的承力路径设计非常清晰，皮带运转时对发电机施加的径向拉力，会通过发电机本体的安装脚传递到支架的两个上支耳位置，再通过立板的加强筋结构均匀分散到底座的两个安装螺栓上，最终传递到刚性更强的发动机缸体上，整个受力路径没有出现明显的应力突变点，立板上开设的两个减重孔在不降低整体结构强度的前提下，有效减少了支架自身的重量，同时也为后期的线束固定、管路避让提供了额外的空间。支架的表面采用了电泳加喷粉的防腐处理工艺，可以抵御前舱内的高温、油污、水汽侵蚀，保证在车辆全生命周期内不会出现锈蚀、强度下降的问题。在实际维修场景中，这款支架的拆装也非常便捷，只需要松开皮带张紧度，拆下三个固定螺栓即可完成支架的整体更换，不需要拆解周边的其他附件，大幅降低了后期维护的工时成本。针对越野车型经常面对的颠簸、振动工况，支架的所有连接位置都做了防松设计，除了弹簧垫圈之外，铰接位置的衬套与销轴之间采用小间隙配合，减少振动带来的冲击载荷，避免长期使用后出现支架开裂、螺栓断裂的故障。
