三吨级起重滑轮吊钩组总成结构

　　这套起重滑轮吊钩组主要面向车间重型工件转运、户外设备吊装、港口堆场临时挂接以及工程机械维修现场的垂直起吊工况，作为钢丝绳卷扬系统末端的承载转向部件，它直接承担被吊重物的全部载荷，同时把卷扬侧牵引绳的走向顺滑引导至吊钩受力轴线，避免钢丝绳出现硬折、偏磨与跳槽问题。

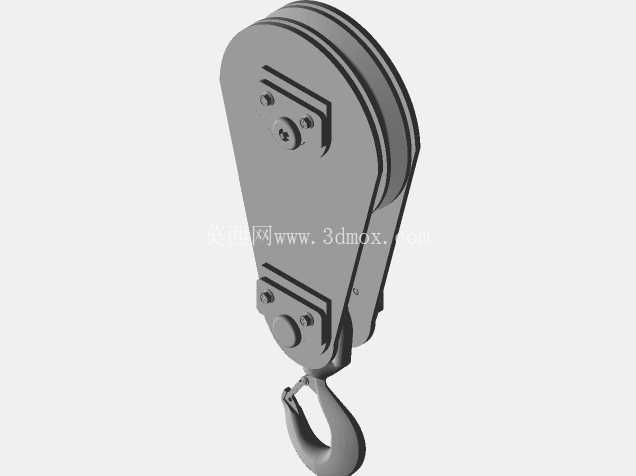

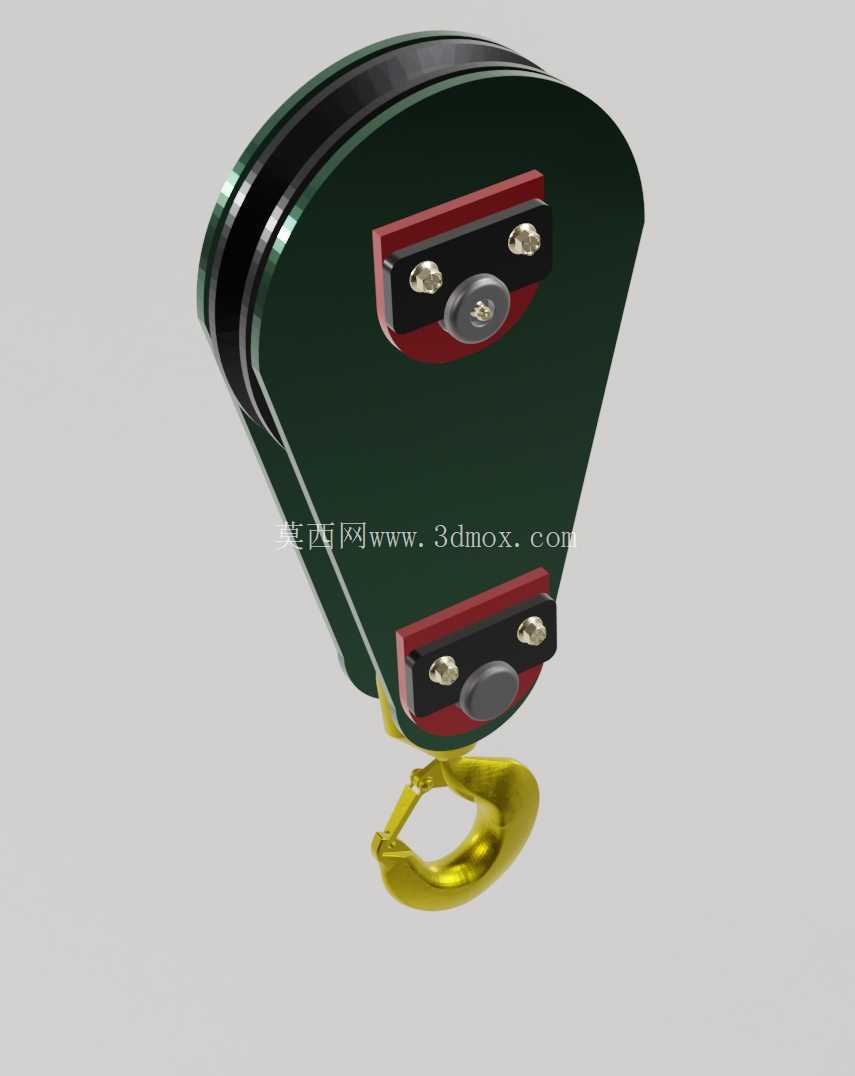

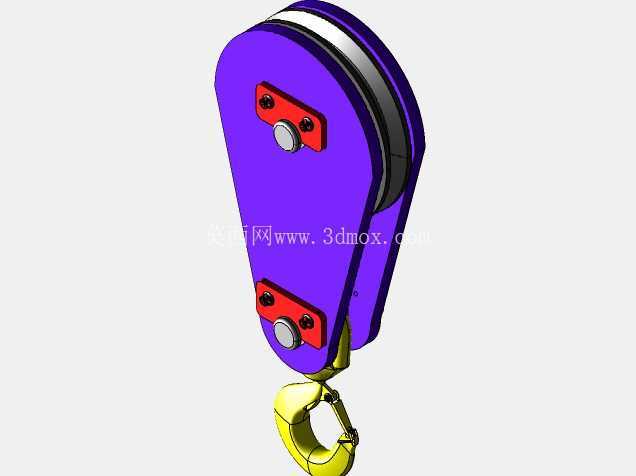

　　从受力逻辑出发，滑轮侧板采用加厚钢板拼焊成型，整体轮廓做成上窄下宽的水滴形包络结构：上部圆弧完全包裹滑轮轮缘，仅留出钢丝绳进出的绳槽间隙，下部收窄后预留吊钩横梁的安装孔位，这种布局既控制了吊具整体自重，又能在重物发生小幅摆动时，让侧板挡住钢丝绳，防止绳索从轮槽脱出。轮体本身采用大直径钢制滑轮，绳槽曲率按适配3/8英寸到1/2英寸直径钢丝绳设计，轮槽表面做圆滑过渡，大轮径可以显著降低钢丝绳弯曲交变应力，按3倍安全系数校核承载能力，额定工作载荷覆盖3吨级常规吊装需求。

　　下端吊钩采用旋转式锻造吊钩结构，吊钩与上方横梁之间配置推力回转支承，起吊过程中重物可以绕吊钩轴线自由回转，不会带动钢丝绳扭结打转，吊钩开口处配套弹簧式防脱保险卡，挂接吊索后保险舌自动回弹封住开口，避免作业晃动时吊索从钩口滑脱。上下两组连接座分别用螺栓锁紧在两侧夹板上，上部连接座用于固定滑轮芯轴，下部连接座承载吊钩横梁，装配时两侧夹板平行度需要严格控制，避免滑轮运转时出现卡滞、侧板蹭轮的问题。

　　现场安装边界方面，整套吊具顶部预留钢丝绳穿绕空间，穿绳后卷扬段绳索沿轮槽切线方向引出，不会和侧板发生干涉；下端吊钩的回转行程范围内没有突出棱角，挂接吊装带、卸扣或者钢丝绳吊索时操作空间充足。设计阶段建模时需要重点核对滑轮绳槽底径、侧板内间距、吊钩横梁跨距这几个关键尺寸，保证绳索偏摆到最大允许角度时，绳体只会和轮槽侧壁接触，不会摩擦夹板边缘；同时吊钩的极限摆角要匹配现场常用的吊装角度，避免斜拉时钩身和侧板发生碰撞。这类吊具在选型时还要和上游卷扬机的钢丝绳直径、额定起重量匹配，整套结构把转向、承载、防脱、回转功能集成在紧凑的夹板总成内，非常适合中小型起重设备作为末端吊具使用。
