全铝轻量化车载动力电池承载托盘

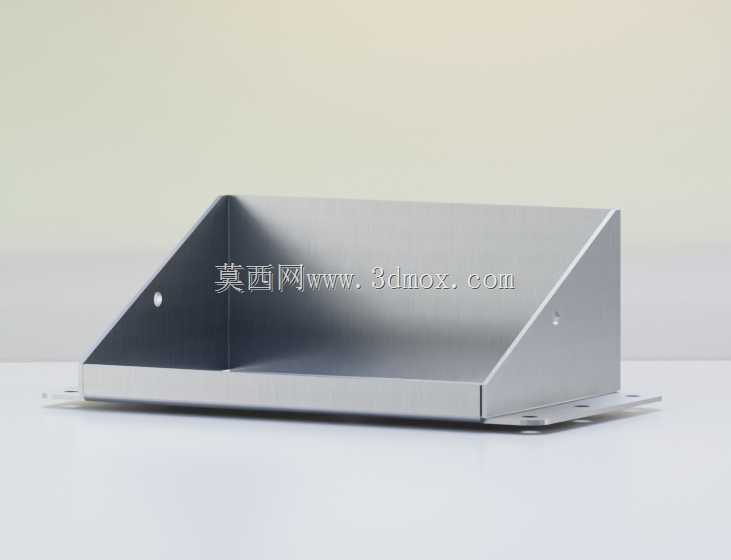

　　这套承载结构面向新能源车载动力单元的布置需求，整体采用铝合金板材经折弯成型，替代传统钢制焊接托架，在保证支撑刚度的前提下大幅降低自重，适配乘用车底盘下方的电池包安装场景。托盘主体为敞口槽型结构，两侧立板与底板通过整板折弯过渡，不存在拼接焊缝，从根源上减少了焊接变形与应力集中风险；底板向两侧延伸出带安装孔的固定翼边，翼边开孔位置与底盘纵梁预设点位对齐，装配时可直接穿入螺栓完成锁附，不需要额外加装转接支架。

　　从安装边界来看，托盘槽体内腔预留了规整的电池模组容纳空间，立板高度刚好覆盖模组下部侧向限位区间，既可以约束电池包在车辆加减速、转向工况下的横向窜动，又不会遮挡模组上部的接线端子与散热管路；立板上预留的小孔可用于穿装扎带或固定侧向压条，配合槽底的支撑面完成电池模组的多点限位。延伸翼边与槽底处于同一水平面，装配后托盘底面与底盘安装面完全贴合，避免出现悬臂受力的情况，车辆行驶过程中路面传递的振动可以直接通过翼边螺栓传导至底盘骨架，不会在托盘折弯处形成交变应力集中。

　　设计阶段优先考虑了钣金工艺的落地性：所有折弯转角均预留了标准折弯内R角，没有出现锐角折弯导致的板材开裂风险；整体结构无复杂曲面、无深拉伸特征，普通数控折弯设备即可完成成型，后期量产时不需要投入专用冲压模具，小批量试制阶段就能快速出件。铝材本身的防腐性能优于普通碳钢，整车使用周期内不需要额外做电泳防锈处理，表面仅需简单钝化即可满足底盘裸露区域的防腐蚀要求。

　　实际装车场景中，这类托盘除了承载电池模组自重，还需要承受车辆颠簸时的冲击载荷，槽型截面的惯性矩远高于同厚度平板，侧向立板相当于两道加强筋，即使在紧急制动的惯性力作用下，托盘侧壁也不会出现明显外张变形。翼边上的安装孔采用长圆与圆孔组合的排布方式，其中圆孔作为主定位孔锁定托盘整体位置，长圆孔可以吸收底盘焊接件的装配公差，避免出现孔位错位无法穿装螺栓的问题。托盘内部没有多余的凸起结构，电池包落装时可以直接沿槽口滑入，装配工序简单顺畅，后期维保拆卸电池模组时也不会被结构件干涉。整体结构在轻量化、工艺性与装配便利性之间取得了平衡，是小批量新能源车型电池承载方案的典型实用结构。
