6V微型直流齿轮减速电机三维结构

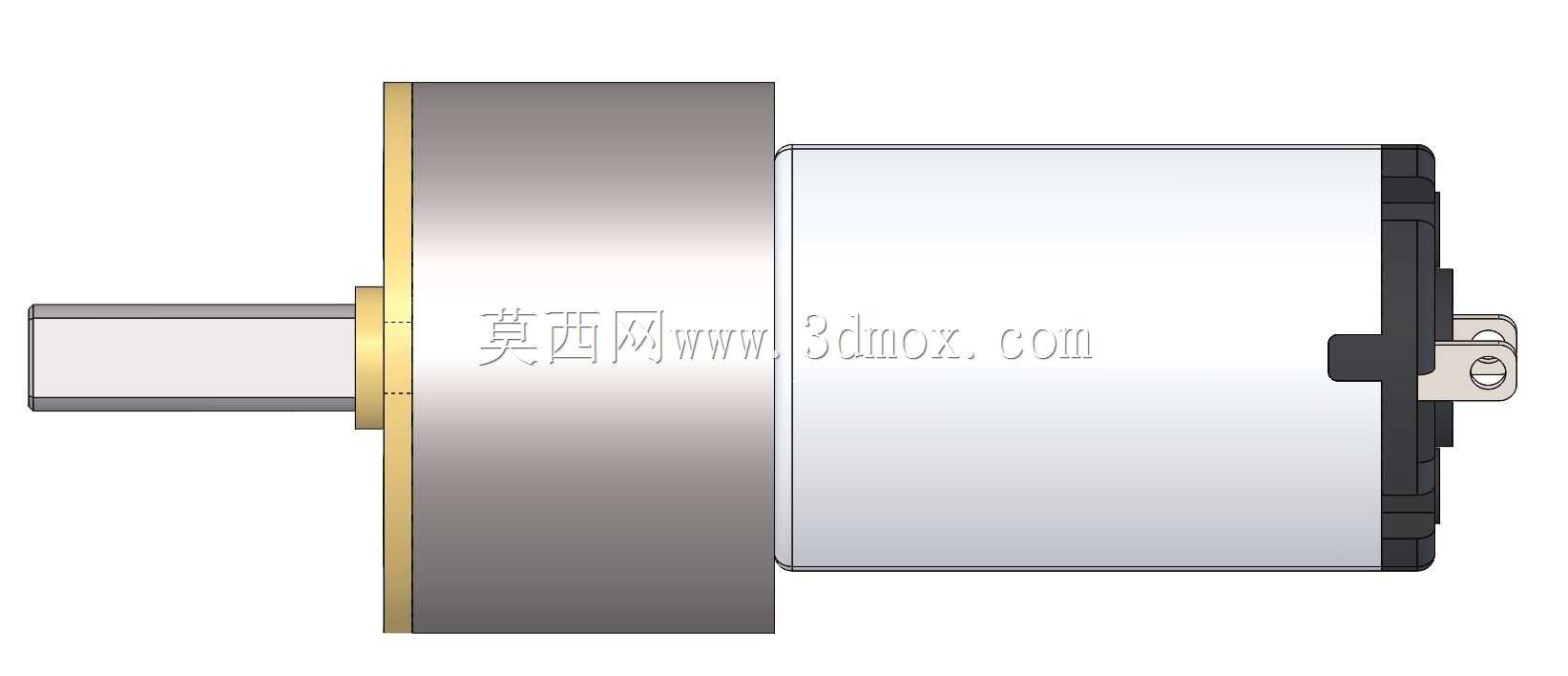

　　这类小直径直流减速电机，在小型自动化执行机构、桌面级创客设备、智能小车驱动、小型阀门执行端、精密仪器进给机构里应用极广，很多做小型传动结构的工程师在选型初期，都会先找对应参数的三维模型核对安装边界，避免后期打样或者装配时出现干涉问题。从结构上看，这款电机采用金属齿轮减速级搭配直流有刷电机本体的组合，输出端为D型切边轴，这种轴型设计的核心目的是在配合传动轮、摇臂或者输出联轴器时，不需要额外做防转销结构，靠轴面的平面段就能传递额定扭矩，避免长期正反转切换时出现轴孔打滑的问题。

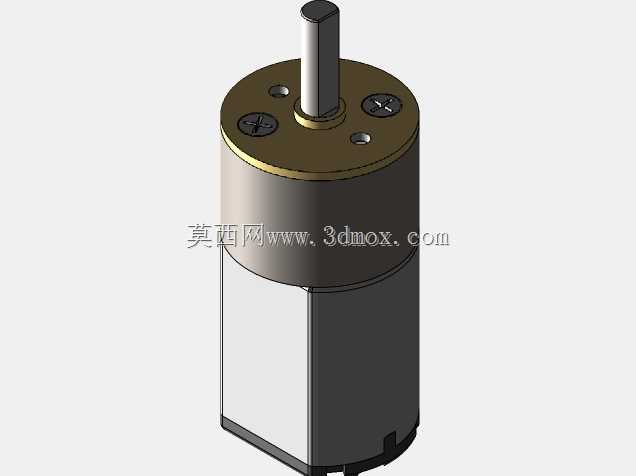

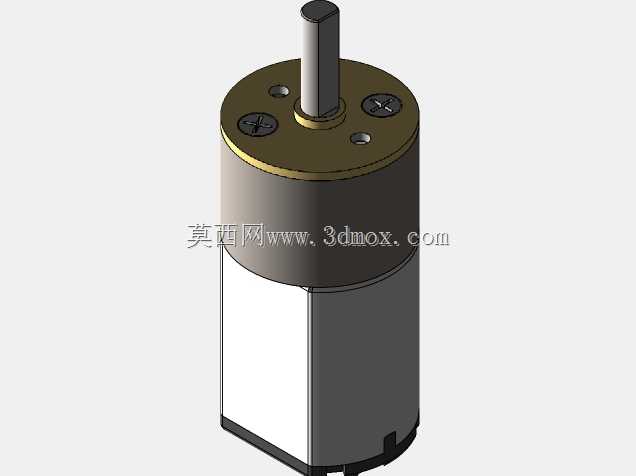

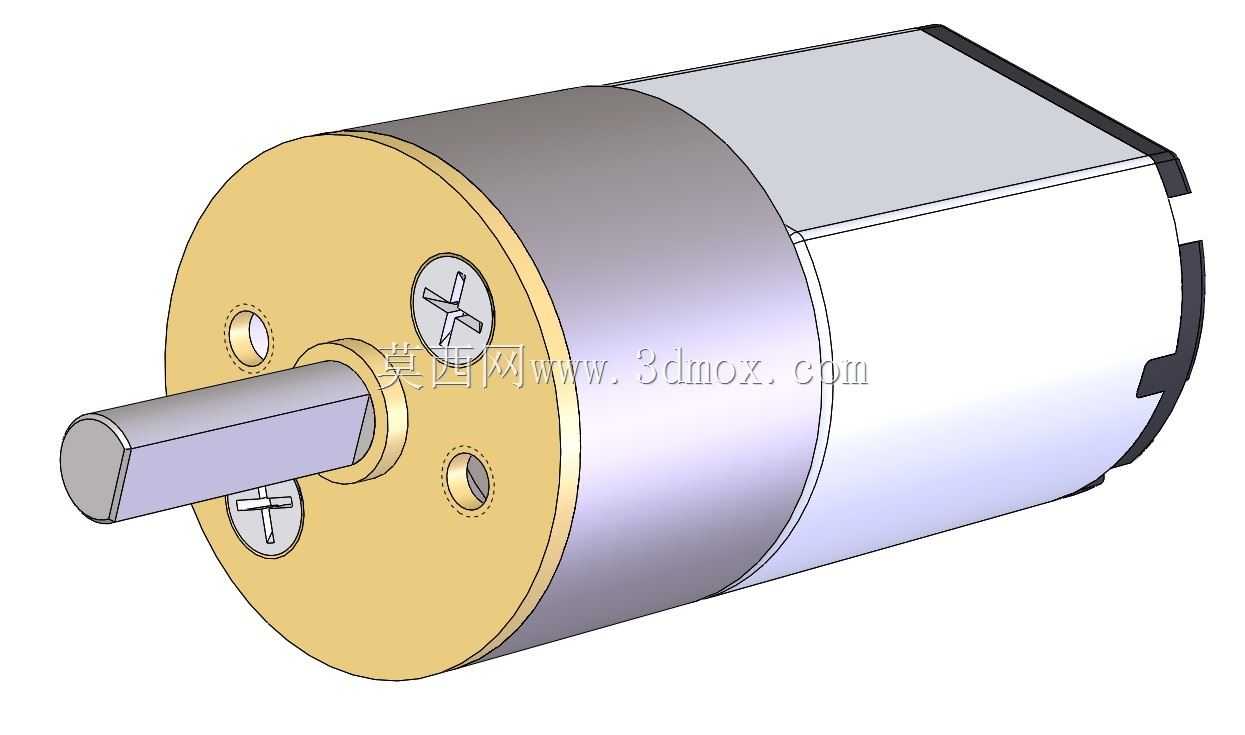

　　前端的金色端盖是减速箱的固定基座，上面预留了两个对称的安装固定孔，还有一个定位销孔，安装时可以先通过定位孔和设备安装板上的定位柱配合预定位，再拧入固定螺丝，能有效保证输出轴和设备传动输入端的同轴度，减少偏载带来的齿轮磨损、轴承受力不均问题。设计这款模型的时候，首先要还原的就是实际产品的安装尺寸边界，电机本体的圆柱段外径、减速箱端盖的外径、输出轴的伸出长度与直径、固定孔的孔距与孔径、D型轴的切边深度，这些尺寸都是选型装配时的核心核对项，差个零点几毫米就可能导致装不上。很多新手建模的时候容易忽略端盖上固定螺丝的沉头深度，实际装配时如果螺丝头突出端盖平面，就会和安装板之间产生间隙，导致电机固定歪斜，运转时产生额外振动。

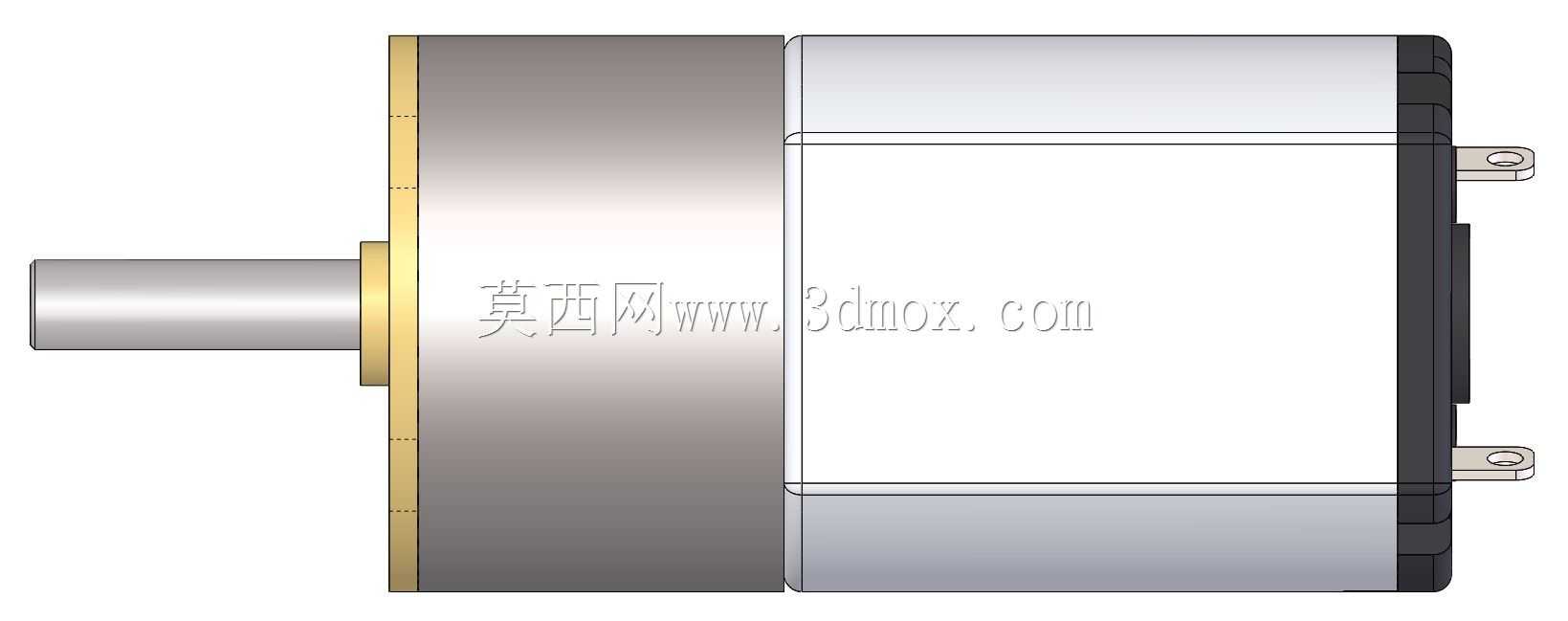

　　从功能特性来说，6V供电的参数适配绝大多数小型锂电池、USB供电的便携设备场景，44rpm的输出转速属于低速大扭矩区间，不需要额外再做减速结构就能直接驱动轻载执行件，比如小型传送带的辊筒、智能门锁的锁舌机构、桌面云台的转动轴、小型蠕动泵的泵头，都能直接匹配这个转速区间的输出。减速箱部分采用平行轴直齿轮传动结构，相比行星减速结构，这类平行轴减速的成本更低，噪音控制在小功率场景下完全够用，而且反向自锁特性虽然不如蜗轮蜗杆结构，但在轻载定位场景下，配合驱动端的刹车信号就能满足停位要求。建模过程中，电机本体的外壳做了简化的圆柱面处理，但后端的电刷端盖凸起、出线位的结构都做了还原，因为很多设备的安装腔是封闭的，如果没考虑后端出线位的空间，装配时就会挤压导线，导致绝缘层破损或者供电接触不良。输出轴的台阶位、端盖和电机本体配合的止口结构也都做了准确还原，止口结构是保证减速箱和电机本体同轴度的核心，实际生产中这个止口的配合公差一般选H7/h6，既方便装配，又能保证齿轮啮合的侧隙在合理范围，不会出现卡滞或者传动空程过大的问题。在实际选型应用时，还要注意这类电机的径向负载承受能力，因为输出轴是悬臂结构，如果在轴端加装的传动件重量过大，或者皮带张紧力调得过高，很容易导致输出轴弯曲，或者前端轴承过早磨损，所以在结构设计时，尽量让传动件的受力点靠近端盖位置，减少悬臂长度。另外端盖上的固定孔是通孔，安装时如果用自攻螺丝固定，要注意安装板的材质厚度，如果是薄塑料板，最好预埋铜螺母，避免多次拆装后滑牙；如果是金属安装板，可以直接攻丝配合螺丝固定，固定扭矩不要过大，不然容易把塑料端盖拧裂。

　　很多做小型机器人关节的工程师会选这类电机，就是因为它的体积小，输出扭矩足够驱动小负载的关节转动，而且三维模型直接导入装配体后，就能提前核对关节转动时电机和周边结构件的运动包络，不会出现转动时电机外壳和机械臂结构碰撞的问题。还有在做小型流体控制阀的电动执行端时，这个转速刚好匹配阀门开关的行程时间，不会因为转速太快导致水锤效应，也不会因为转速太慢让阀门响应滞后。建模时还原的安装孔位、轴伸尺寸，能直接在设计阶段就完成执行端和阀门阀芯的连接结构设计，不需要等拿到实物样品再反复修改图纸，大幅缩短研发打样的周期。
