42型两相混合式步进电机结构设计

项目分类:电机 发布时间:2025-10-12 ID:1085126
  • 42型两相混合式步进电机结构设计
  • 42型两相混合式步进电机结构设计
  • 42型两相混合式步进电机结构设计
  • 42型两相混合式步进电机结构设计
  • 42型两相混合式步进电机结构设计

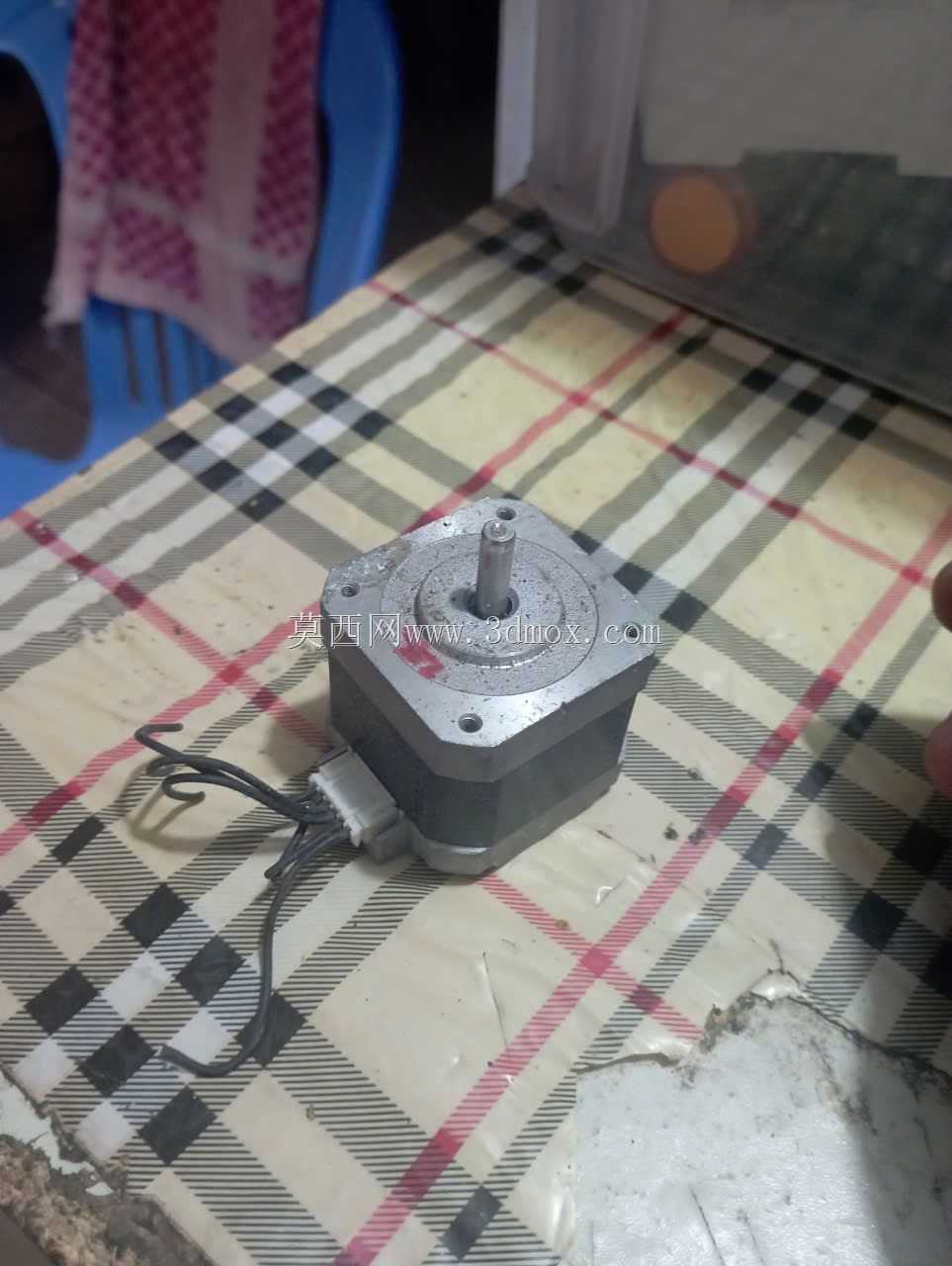

在桌面级自动化设备、小型数控雕刻机、3D打印传动模组、实验室精密送料机构这类对安装空间有严格限制的场景里,42规格步进电机一直是应用占比极高的动力执行元件,这类电机的安装法兰遵循行业通用的42mm见方标准,能直接适配市面上绝大多数标准化的铝型材安装座、同步轮传动副、滚珠丝杠直连结构,不需要额外做转接板加工,能大幅缩短非标设备的装配调试周期。

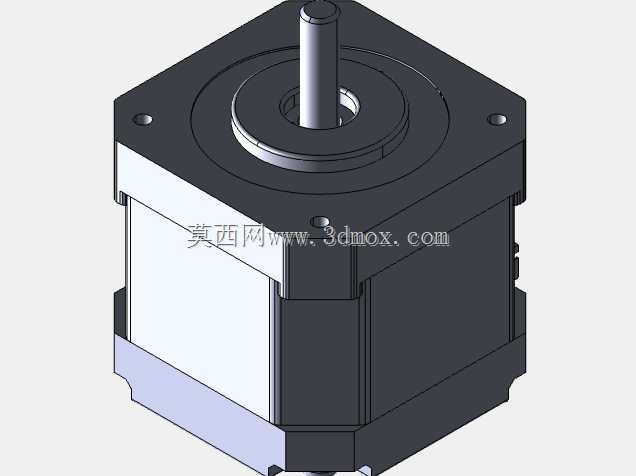

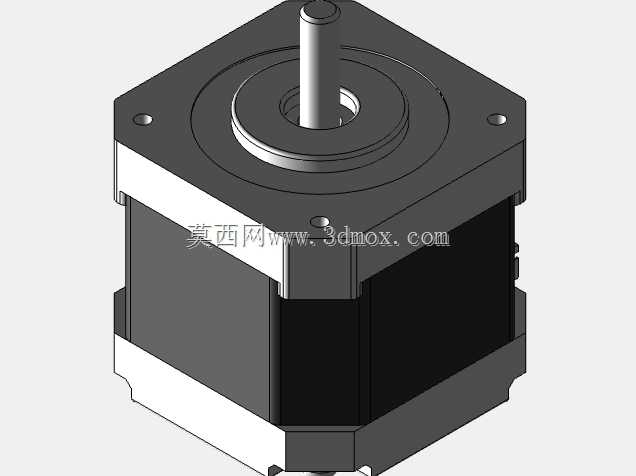

从结构设计逻辑来看,这款步进电机采用了常规的方形机壳结构,机壳主体采用冷轧钢板冲压成型后做镀锌防锈处理,端盖位置用压铸铝合金加工成型,既保证了定子铁芯的装配同轴度,也能在电机持续运行时通过金属壳体快速散出绕组产生的热量,避免长时间运行出现温升过高导致的扭矩衰减问题。电机输出轴采用标准的D型切边设计,轴径为5mm,切边位置距离轴端的尺寸符合通用传动件的安装要求,不管是装配同步带轮、齿轮还是柔性联轴器,都能通过顶丝直接锁紧在切边平面上,不会出现传动过程中轴与连接件打滑的问题,输出轴的伸出长度控制在合理范围内,既满足常规连接件的装配深度要求,也不会因为轴伸过长导致高速运行时出现径向跳动超差的问题。

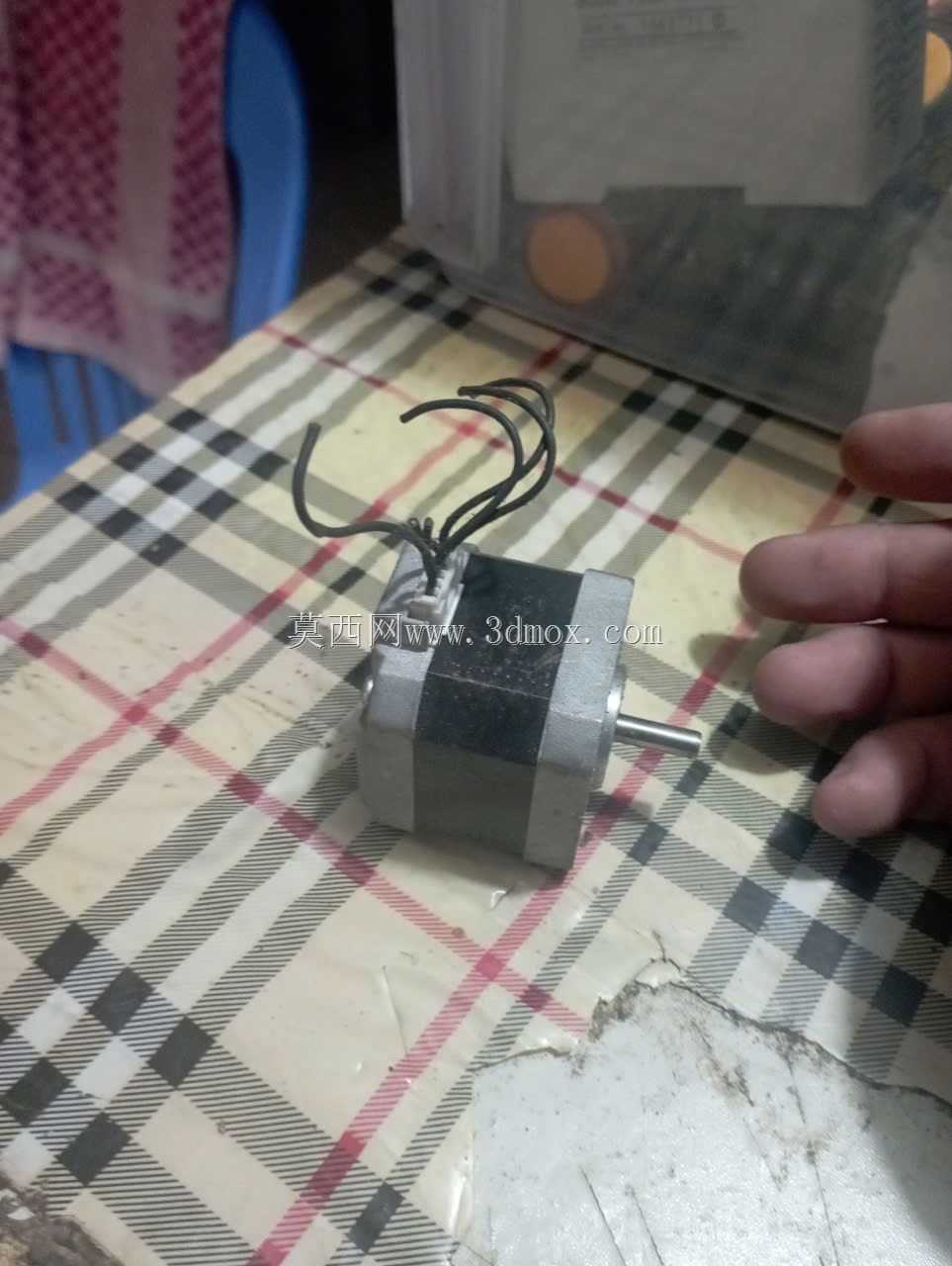

电机尾部预留了四根引出线,对应两相双极驱动的接线方式,线芯采用耐高温的铜芯聚四氟乙烯绝缘层,能适应设备内部靠近驱动板、加热模块等位置的较高环境温度,引线从电机端盖的出线位置做了防拉扯的应力释放结构,装配时即使不小心拖拽引线,也不会直接拉扯到内部绕组的接线端,避免出现断线、虚接导致的电机缺相故障。从安装边界来看,这款电机的机身长度属于常规扭矩版本的尺寸,安装孔位采用42系列电机通用的M3螺纹孔,孔位中心距为31mm,安装时可以直接从电机前端穿入螺丝固定在设备安装板上,也可以通过尾部的安装支架做反向固定,两种安装方式都不会和周边的传动部件、走线槽产生空间干涉。

在实际应用场景中,这类42步进电机通常搭配细分型步进驱动器使用,通过脉冲信号控制输出轴的旋转角度,能实现0.01度级别的定位精度,完全满足小型设备上的点位运动控制需求,比如在桌面点胶设备上用来驱动XYZ轴的移动模组,在自动锁螺丝机上用来驱动送料轨道的分度动作,在小型雕刻机上用来驱动工件的进给运动,都能稳定输出足够的保持扭矩,不会因为负载波动出现丢步问题。设计这类电机的三维模型时,需要重点保证安装孔位、轴伸尺寸、法兰定位止口的尺寸公差,因为这些尺寸直接决定了电机能不能和现有设备的安装结构直接适配,如果止口尺寸公差过大,电机装配后会出现同轴度偏差,运行时会产生明显的振动和噪音,严重时还会导致联轴器过早磨损。

从结构细节来看,电机的定子铁芯采用多片硅钢片叠压而成,绕组采用耐高温漆包线绕制,转子位置集成了永磁体,在不通电的状态下输出轴也能保持一定的自锁扭矩,设备断电时可以避免负载位置出现偏移,比如在垂直安装的Z轴传动场景下,搭配适当的阻尼机构就能防止轴头因为负载自重出现下滑,不需要额外加装抱闸机构就能满足大部分轻负载垂直传动的需求。电机的前后端盖内部都装配了微型深沟球轴承,轴承的内圈和输出轴过盈配合,外圈和端盖的轴承室过渡配合,既能保证输出轴的旋转顺畅度,也能承受一定的径向负载,满足皮带传动、齿轮传动这类存在径向力的应用场景需求。

在做设备选型时,工程师可以直接调用这个三维模型装配到整体设备的装配体中,提前核验电机和周边结构的间隙,比如检查电机安装后会不会和设备的钣金外壳、走线槽、相邻的传动部件产生碰撞,也可以通过模型直接模拟引线的出线方向,提前规划设备内部的走线路径,避免实际装配时出现引线被挤压、弯折半径过小导致的线芯断裂问题。同时,模型中预留的安装孔位可以直接用来生成安装板的螺丝过孔、定位止口的加工尺寸,不需要再反复核对二维样本上的尺寸参数,能有效减少结构设计阶段的尺寸核对错误,缩短设备的研发周期。
