多槽集中绕组直流电机定子结构

项目分类:电机 发布时间:2025-10-12 ID:1083602
  • 多槽集中绕组直流电机定子结构
  • 多槽集中绕组直流电机定子结构
  • 多槽集中绕组直流电机定子结构
  • 多槽集中绕组直流电机定子结构

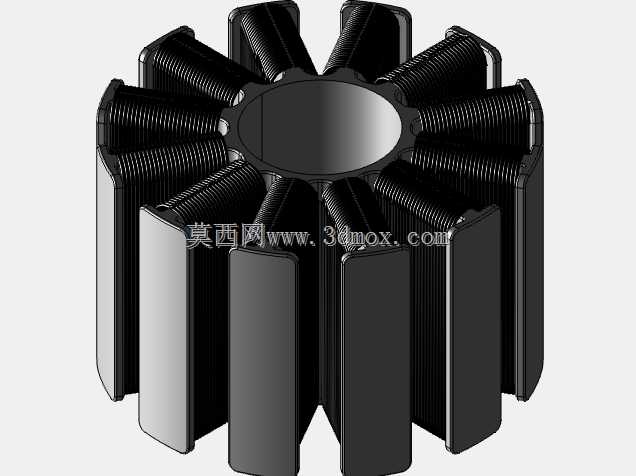

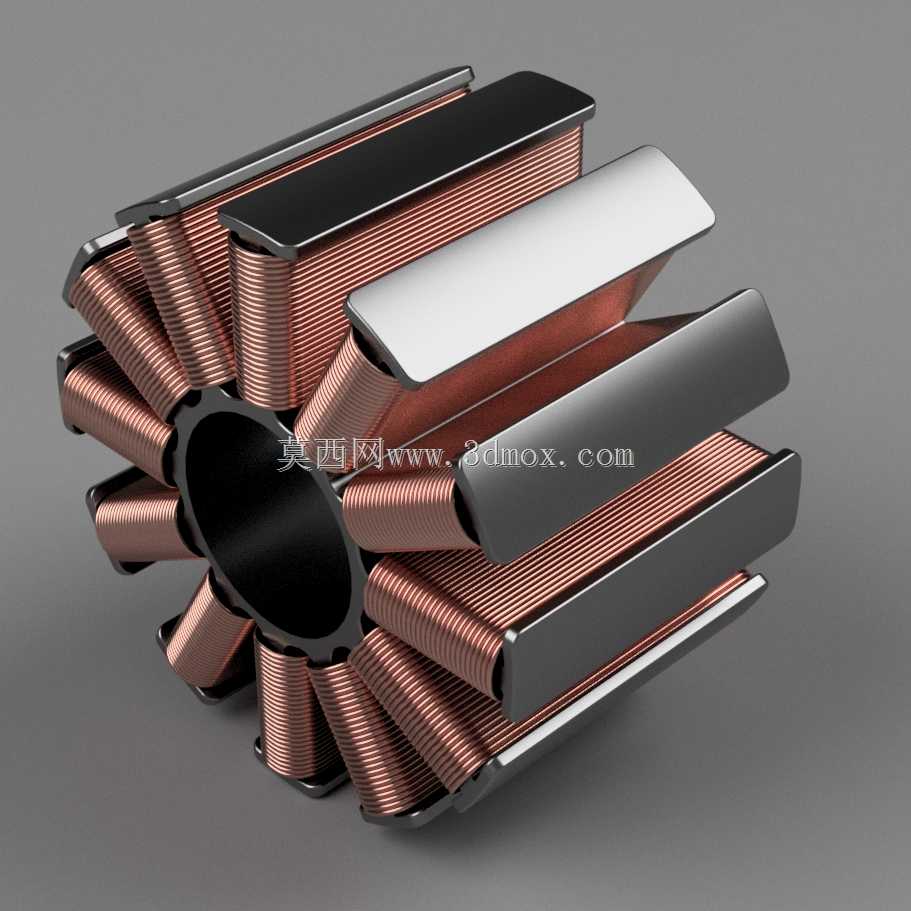

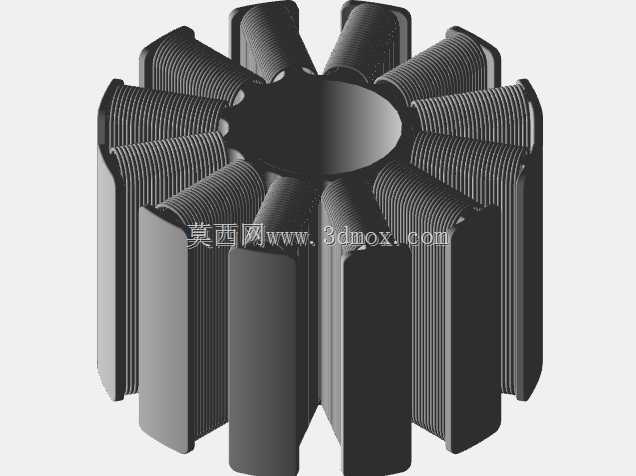

这套定子绕组结构是有刷直流动力输出部件的核心电磁转换单元,常见于小型伺服执行机构、便携电动工具、精密传动云台、小型代步车驱动单元这类对扭矩输出密度、响应速度有明确要求的场景中。从结构布局来看,绕组采用12槽集中式绕线方案,每一个独立齿部都对应一组独立绕制的漆包铜线圈,齿顶做了极靴扩面设计,既可以在绕制工序中对线圈形成侧向限位,避免线圈受震动出现松脱移位,也能优化气隙磁密的分布曲线,降低齿槽转矩带来的低速运转抖动问题。

设计阶段首先要匹配对应永磁转子的极对数,这套12槽结构适配10极永磁转子时,绕组系数能达到较高水平,同时槽满率控制在78%左右,既不会因为槽满率过高导致绕线时漆包线绝缘层被刮破造成匝间短路,也不会因为槽满率过低浪费铁芯槽内空间,拉低整体功率密度。绕线采用多层平绕工艺,每层铜线排列紧密整齐,端部做了绝缘包覆处理,相邻齿部的线圈端部保留了1.2mm的安全电气间隙,避免高压工况下出现端部飞弧击穿的问题。铁芯部分采用0.35mm厚度的无取向硅钢片叠压而成,叠片之间做了绝缘氧化层处理,能有效降低高频运转时的铁损,叠压后的铁芯内孔与机壳定位止口的同轴度公差控制在0.02mm以内,保证装配后定转子之间的气隙均匀度,避免出现单边磁拉力造成的运转噪音、轴承偏磨问题。

从安装边界来看,这套绕组组件的外径适配62mm标准机壳尺寸,铁芯轴向叠厚为32mm,内孔直径18mm,可匹配外径16mm的永磁转子,装配时需要注意线圈出线端的位置要对应机壳上的电刷架安装位,出线端采用耐高温绝缘套管包覆,焊接到换向器接线端时要控制焊锡量,避免多余焊锡突出造成转子运转时的刮蹭。实际应用中,这套绕组结构的持续输出扭矩可以达到0.8N·m,空载转速能到3200rpm,适配24V直流供电场景,在堵化工况下能承受3倍额定电流持续10秒不出现绝缘层过热损坏。

结构设计上还做了几个细节优化:每个齿部的绕线位置都做了圆角过渡处理,避免绕线时尖锐边角割破漆包线绝缘层;齿部与轭部的连接位置做了磁路优化,减少磁阻突变带来的局部发热;线圈外层浸涂了耐高温绝缘漆,固化后能将所有铜线粘结为整体,提升绕组的整体结构强度,在设备受冲击、震动时不会出现铜线松散移位的问题。在选型匹配时,需要注意这套绕组的反电动势常数为4.2V/krpm,搭配对应参数的驱动器时,可以实现精准的转速闭环控制,适合用于对位置控制精度有要求的传动场景,比如小型自动化设备的送料机构、医疗设备的精密调节机构、家用智能设备的动力单元等。

实际生产装配过程中,这套绕组可以采用自动绕线机直接在铁芯上绕制,不需要额外做绕线骨架,能减少零部件数量,降低整体装配成本,绕线完成后只需要做整体浸漆固化就可以完成定子组件的加工,工序简单,适合批量生产。需要注意的是,装配时定子铁芯与机壳的配合采用过盈配合,过盈量控制在0.03-0.05mm,压装时要保证压力均匀施加在铁芯轭部,不能直接压在线圈部分,避免造成线圈变形、绝缘破损。
