欧洲标准托盘换向输送线体结构设计

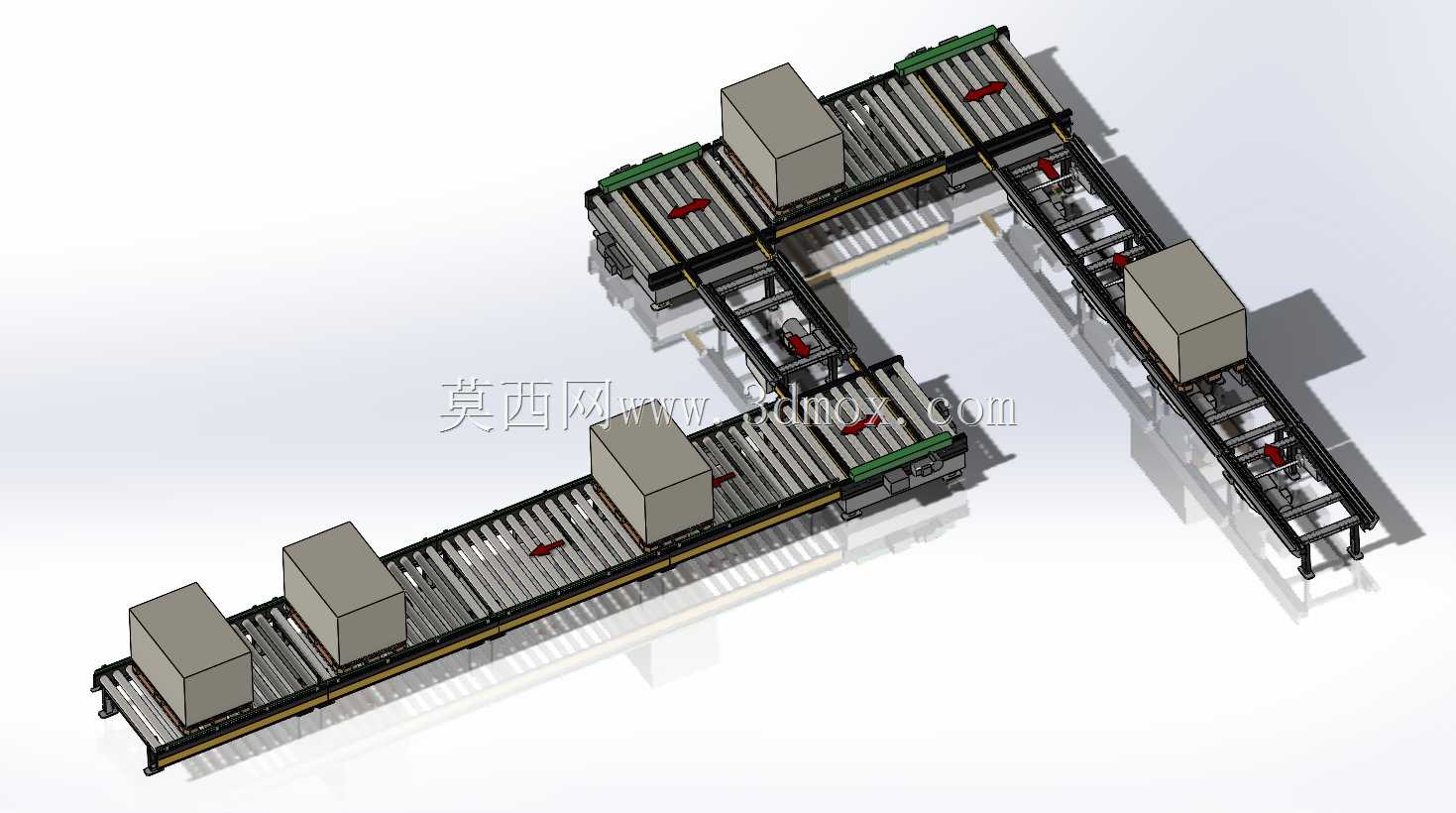

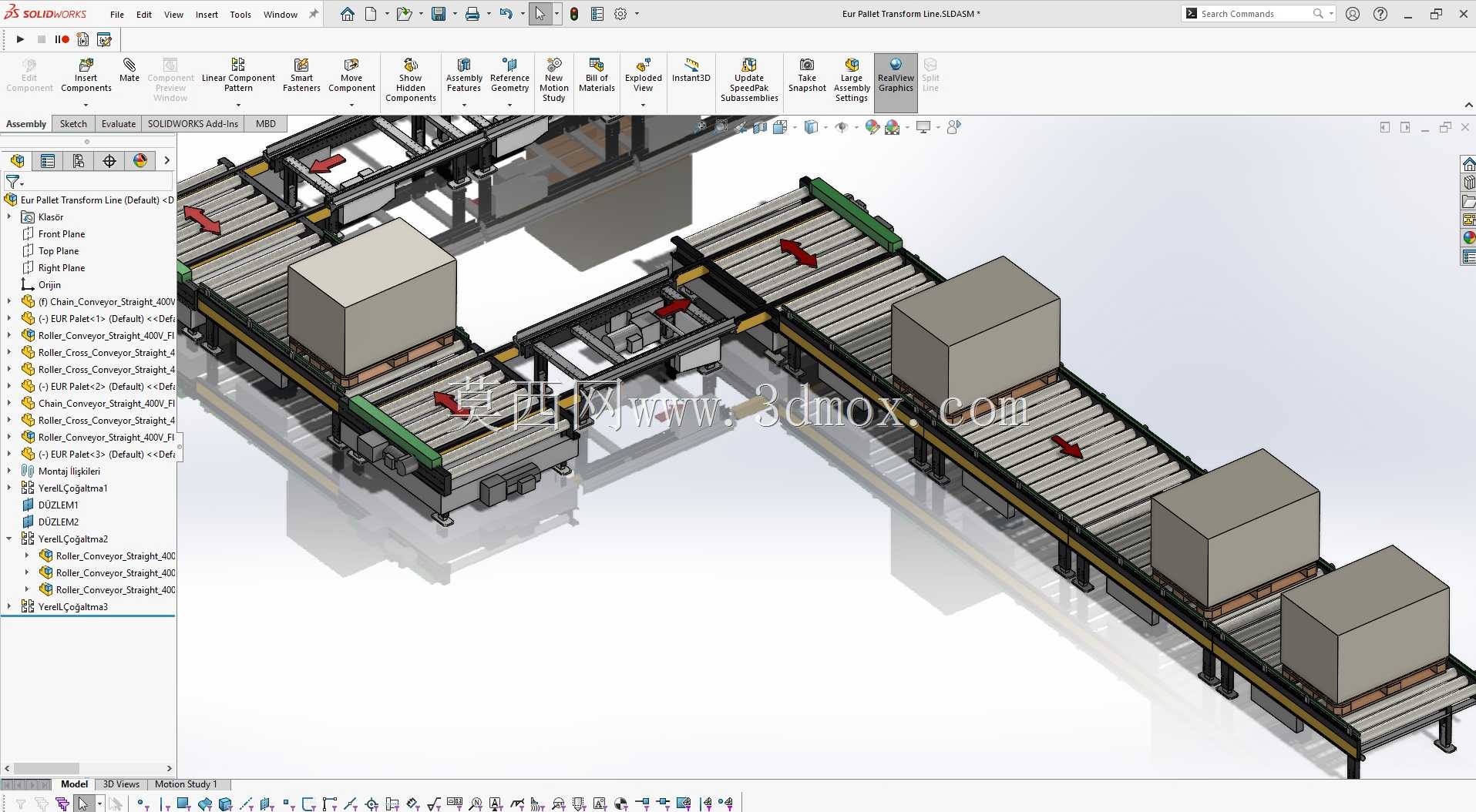

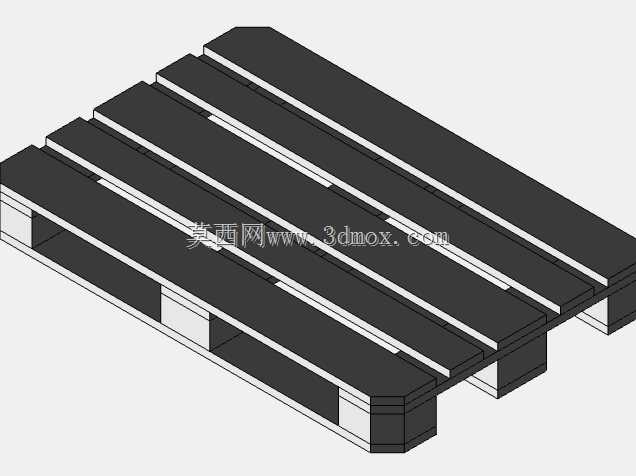

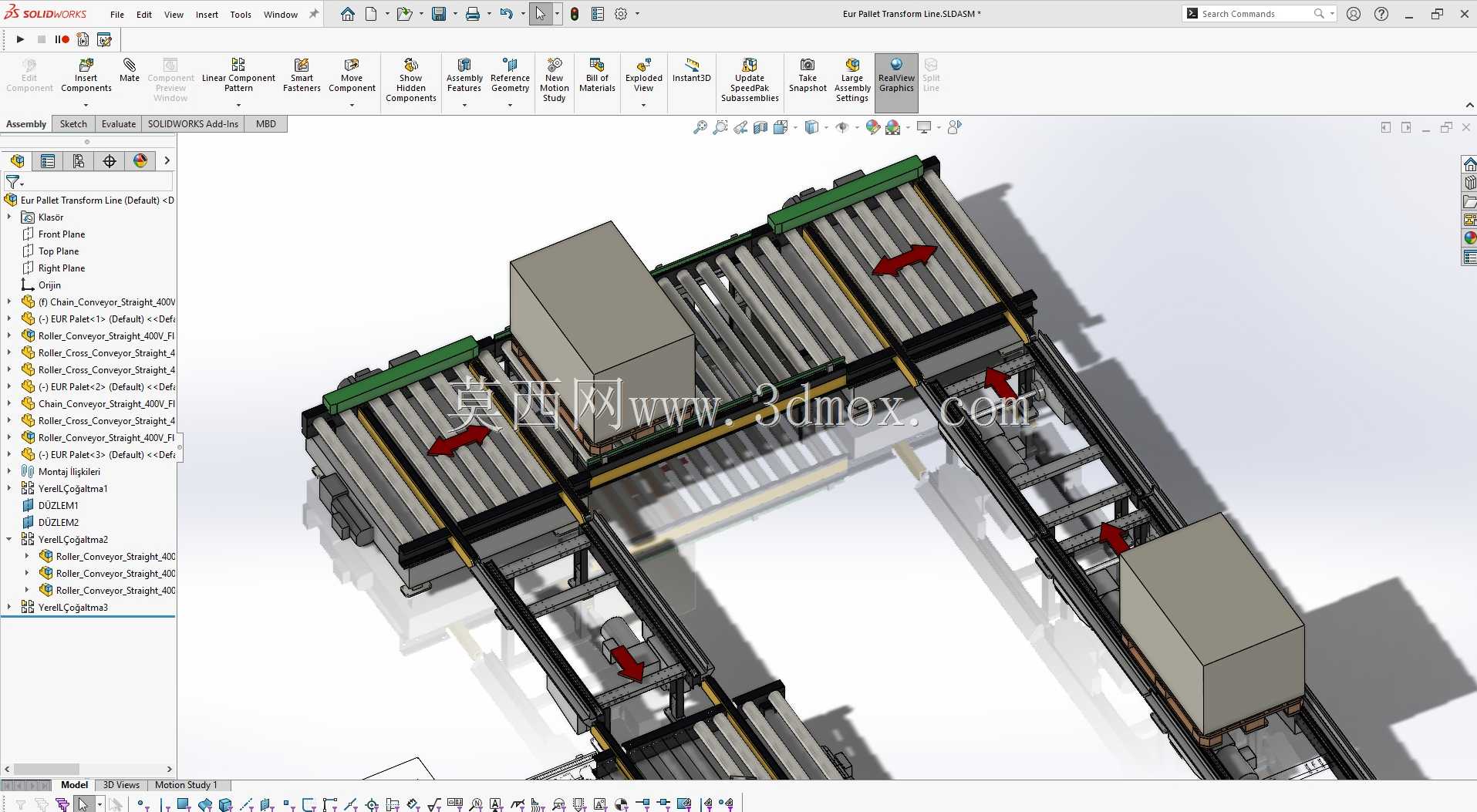

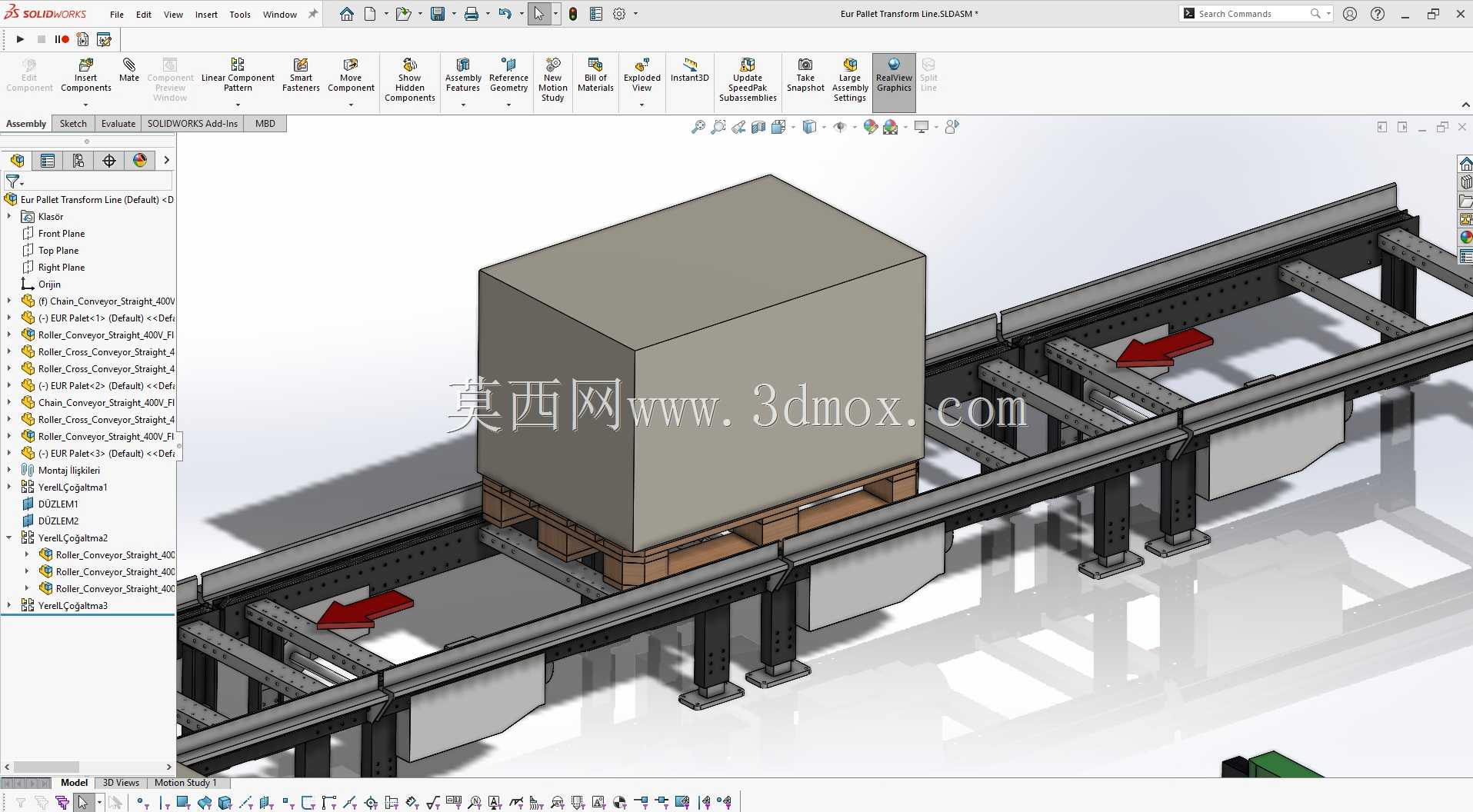

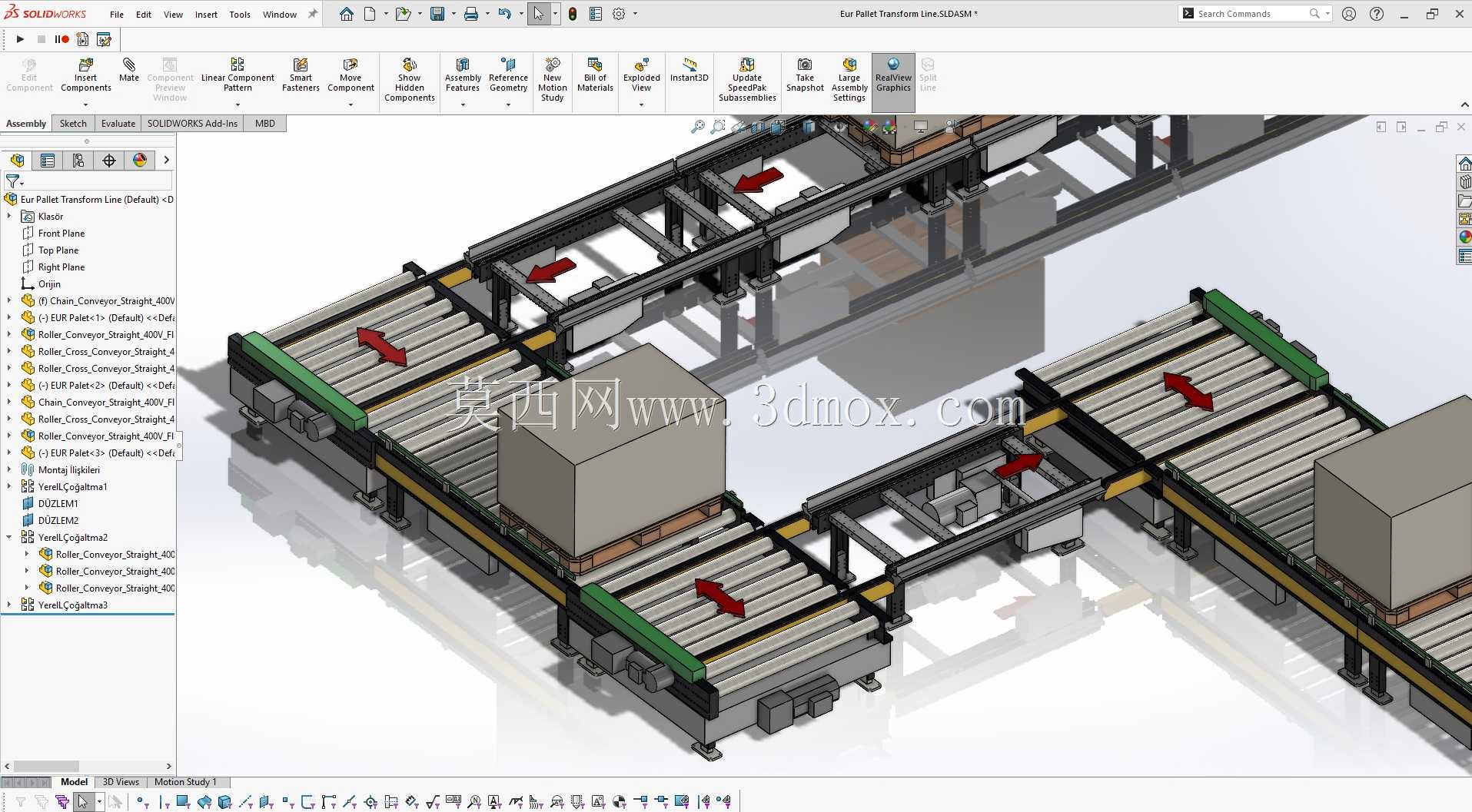

　　这套线体主要面向欧洲标准尺寸托盘的厂内物流转运场景，适配常规欧标木质、塑料托盘的平面输送与流向切换需求，常见于快消品仓储、汽车零部件分装线、成品出库暂存区等需要多路径合流、分流的物流节点，可替代传统人工叉车转运的作业模式，减少通道占用面积，提升整线物流周转的连贯性。线体主体采用分段式辊道结构作为承载输送单元，单段辊道的辊筒间距经过匹配计算，可保证托盘底部支撑梁全程至少有三根辊筒同时接触承载，避免托盘输送过程中出现卡滞、倾斜甚至跌落的问题，换向段采用顶升移载的结构逻辑，当托盘运行至换向工位时，顶升机构将托盘抬离主输送辊道面，配合横向布置的链条输送单元完成90度方向的流转，换向过程中托盘保持水平姿态，不会出现偏移，可适配整线不同流向的输送路径组合。

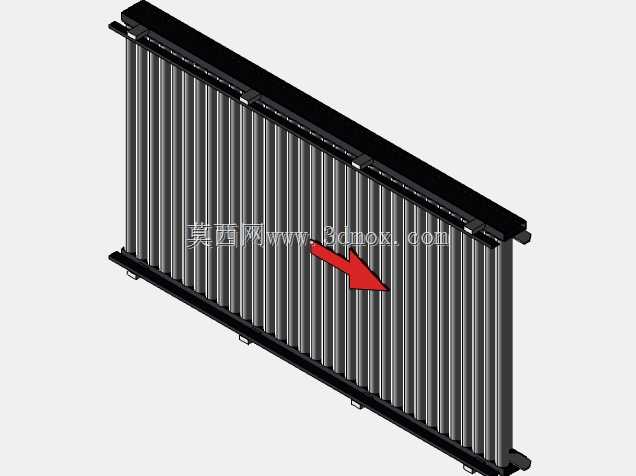

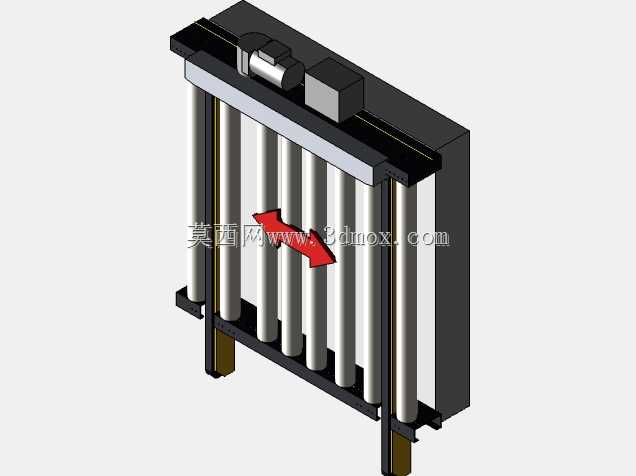

　　设计阶段优先考虑了现场安装的边界适配性，线体分段模块的长度控制在常规货运单元的尺寸范围内，现场无需大型吊装设备即可完成拼接组装，支腿部分预留了高度调节余量，可适配不同厂房地面的平整度误差，无需额外做大规模地面找平处理，线体侧边预留了传感器安装位与电气走线槽，可直接对接现场的PLC控制系统，无需二次改造结构件。从结构细节来看，主输送辊道采用双链传动结构，传动扭矩传递稳定，单段驱动单元可带动较长距离的辊道运转，减少驱动电机的配置数量，降低后期运维的备件成本，换向顶升单元采用导向轴配合直线轴承做垂直导向，顶升过程无偏摆，横向输送的链条表面做了防滑处理，与托盘底部接触时不会出现打滑移位，线体的转弯衔接段做了导向护边设计，可避免托盘在转向过程中剐蹭线体侧边支架。

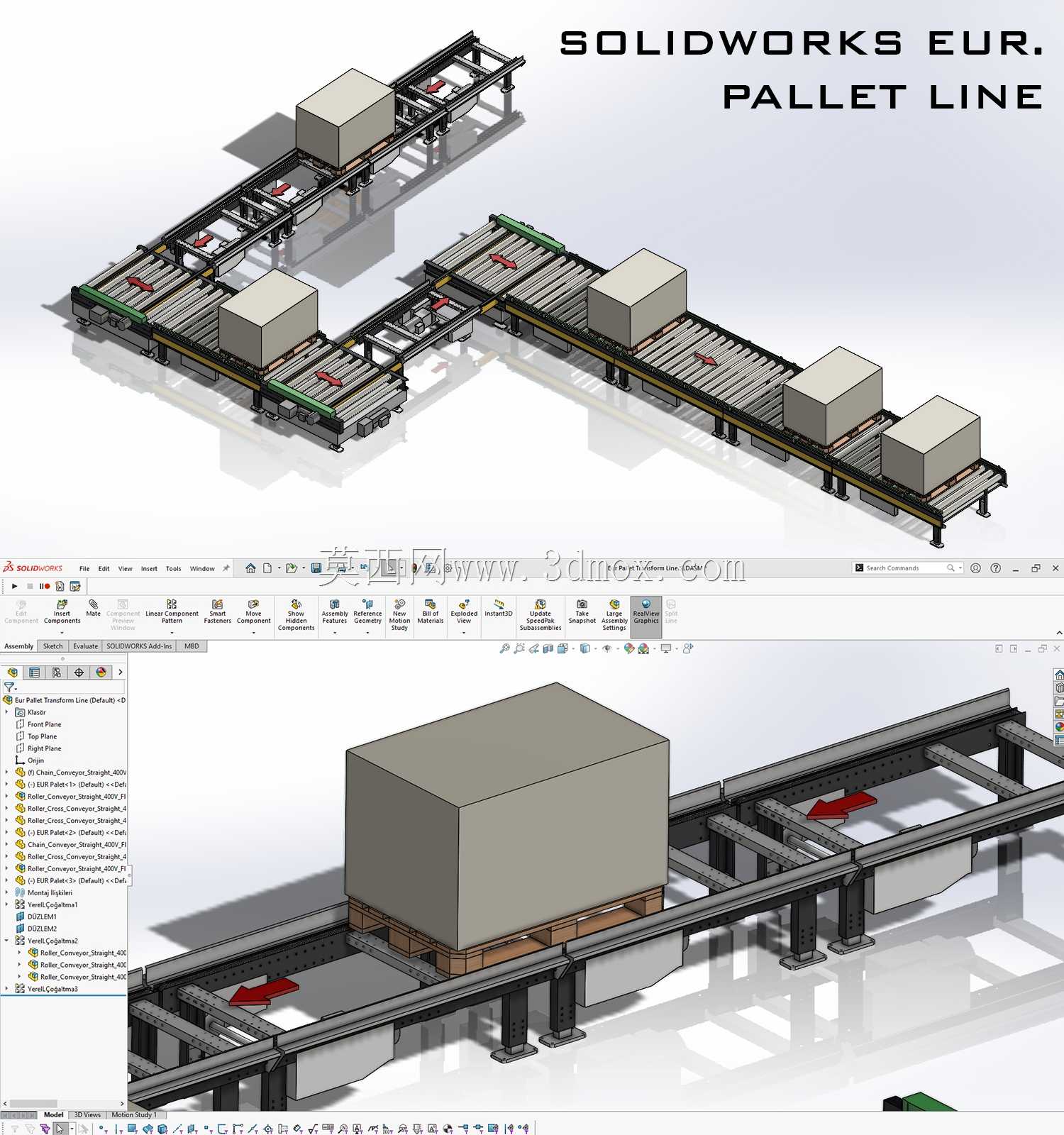

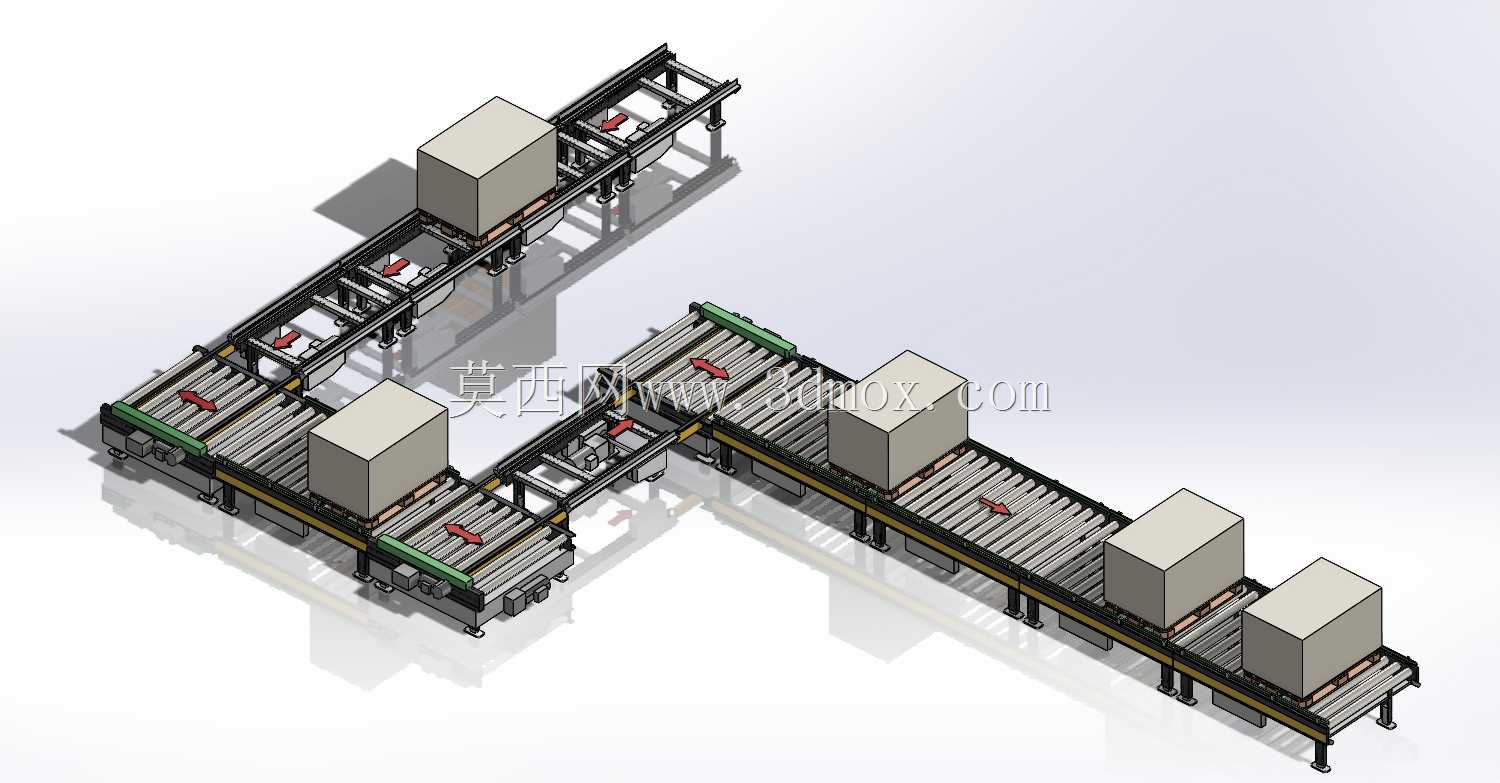

　　针对厂内长时间连续运行的工况，所有转动副位置都预留了润滑注油点，日常运维时无需拆解结构即可完成润滑保养，辊筒表面做了镀锌防锈处理，可适配仓储区域偶尔的潮湿作业环境，线体的整体高度匹配常规人工辅助作业的操作高度，当出现异常卡料时，现场操作人员可快速处置，无需攀爬设备。线体的布局可根据现场厂房的实际动线做灵活调整，既可以做直线贯通式布置，也可以组合成L型、U型的回流路径，适配不同生产工艺的物流流转需求，换向工位的触发逻辑可通过现场电气系统灵活配置，既可以实现固定工位的自动换向，也可以配合条码识别、RFID识别系统实现托盘的自动分流向输送，对接上位仓储管理系统完成自动化的物料调度。

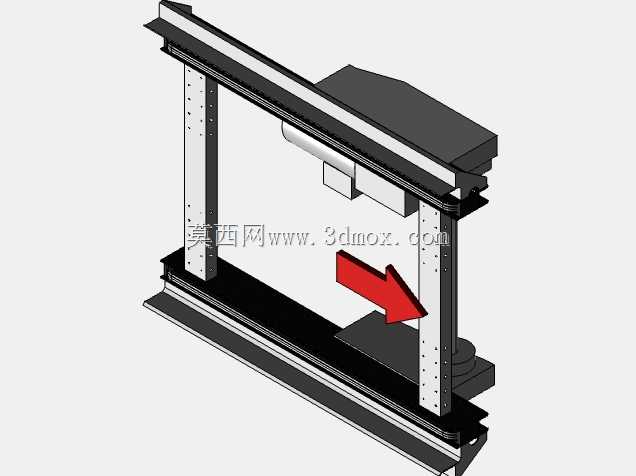

　　在承载能力设计上，单段线体的额定承载匹配欧标托盘的常规满载重量，框架结构采用矩形管焊接成型，焊接后做去应力处理，长期满载运行不会出现框架变形，支腿底部配置了减震垫，可减少设备运行时的振动传递，降低车间作业的噪音影响。
