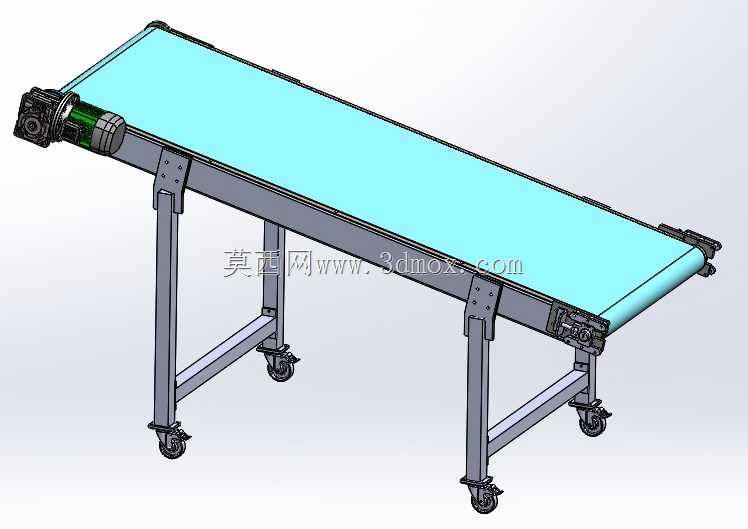

带脚轮可移动轻型皮带输送设备结构

　　这款带脚轮的轻型皮带输送结构，在车间零散工位间的物料转运场景里适配性极强，不少电子组装、小五金加工、食品内包装工序的工位排布并非固定不变，经常需要根据订单批次调整产线布局，固定安装的输送设备拆装移位耗时耗力，这种带万向脚轮的结构就能快速推移到需要的位置，脚轮带刹车结构，推移到位后踩下刹车即可固定位置，不需要额外打膨胀螺栓做地面固定，适配柔性生产的布局调整需求。从实际用途来看，它主要承担单工序间的短距离物料传递，比如把冲床出料口的小冲压件转运到 next 工位的料筐旁，或是把包装工位完成封装的小箱产品转运到码垛起点，输送面的水平高度做了适配多数人工操作工位的设计，站立操作时不需要过度弯腰或抬手取放物料，能降低长时间作业的肢体疲劳。设备的驱动端布置在机身一侧，采用减速电机直连驱动辊的结构，没有额外的链传动外露结构，一方面减少了传动环节的功率损耗，另一方面也避免了外露传动部件夹扯衣物的安全隐患，驱动侧的护罩把电机、传动连接部位完全包覆，日常清理时不用担忧杂物卷入传动结构。张紧结构设计在机身两端的辊筒安装座上，通过调节安装座的螺栓位置就能调整皮带张紧度，同时还能修正皮带跑遍的问题，不需要拆解机身主体结构，日常维护调整的操作门槛很低，一线设备维护人员不需要专门的培训就能完成调整操作。

　　机身的支腿采用方管焊接结构，两侧支腿之间加了横向的连接方管做加固，避免长距离输送时机身中段出现下挠变形，支腿下方的脚轮安装座做了加高处理，保证推移时皮带下表面不会和地面凸起物剐蹭，同时也给皮带下方的回程托辊留出了足够的安装空间，回程托辊间隔布置在皮带下方，承托回程段的皮带，避免皮带因为自重下垂出现剐蹭机架的问题。输送面的皮带采用浅蓝色的轻型PVC材质，表面平整摩擦力适中，既可以输送纸箱、塑料盒这类有一定硬度的包装物，也能输送小尺寸的五金零件、电子元器件，不会因为表面过于光滑导致物料在输送过程中打滑偏移，皮带两侧的机架上沿做了凸起的挡边，高度刚好略高于皮带表面，能避免小尺寸物料从皮带侧面掉落。

　　从安装边界来看，这款设备的整体宽度控制在较窄的范围，推移时可以顺利通过车间常见的0.8米宽通道门，不需要拆解部件就能完成跨车间的移位，机身长度属于短距离输送的范畴，适合单工位到相邻工位的转运，不需要额外加中间支撑结构，整体重心偏低，推移过程中不会因为重心过高出现倾翻的风险。设计时特意把电气控制盒集成在驱动端的护罩侧面，操作按钮就在护罩外侧，操作人员站在设备端头就能完成启停操作，不需要额外拉很长的控制线缆，设备供电采用常规的工业三芯线缆，接入车间普通220V供电插座就能使用，不需要专门布设380V的动力线路，临时布设工位时取电非常方便。

　　两侧的辊筒都采用了腰鼓形的加工设计，辊筒中间直径略大于两端直径，皮带运行时会自动对中，能大幅降低皮带跑偏的概率，减少日常调整维护的频次，辊筒两端的轴承采用带密封的深沟球轴承，能阻挡车间里的粉尘、碎屑进入轴承内部，延长轴承的使用寿命，日常不需要频繁加注润滑脂，降低维护工作量。机架的焊接部位都做了焊后打磨处理，没有尖锐的焊渣凸起，避免操作人员推移设备时被划伤，整体机架表面做了喷塑处理，耐油污耐锈蚀，在有少量切削液、包装碎屑的车间环境里也能长期使用，不会轻易出现漆面脱落生锈的问题。
