1.2米模块化工业皮带输送装置

在离散制造的车间产线布局中，短距离物料转运一直是产线衔接的核心痛点，不同工位之间的高度差、节拍差、物料形态差异，往往需要定制化的输送设备来适配，而传统焊接式皮带输送机一旦制作完成，长度、接驳位置、驱动侧都无法调整，遇到产线迭代、工位调整时只能整体报废重做，造成不小的成本浪费。这款模块化皮带输送结构，正是针对这类柔性产线需求开发的单元化输送组件。

从实际应用场景来看，这类1.2米长度的输送单元，最常出现在电子组装产线的工位接驳、小型五金零件的工序间转运、包装线的进料段衔接、食品加工线的半成品传递场景中，既可以单台独立使用，完成两个相邻工位之间的短距离物料传递，也可以多台拼接组合，搭建不同长度、不同转弯角度的长距离输送线，甚至可以通过搭配不同高度的支撑脚，实现爬坡、高低位过渡的输送需求，适配不同高度的加工设备进出料口。

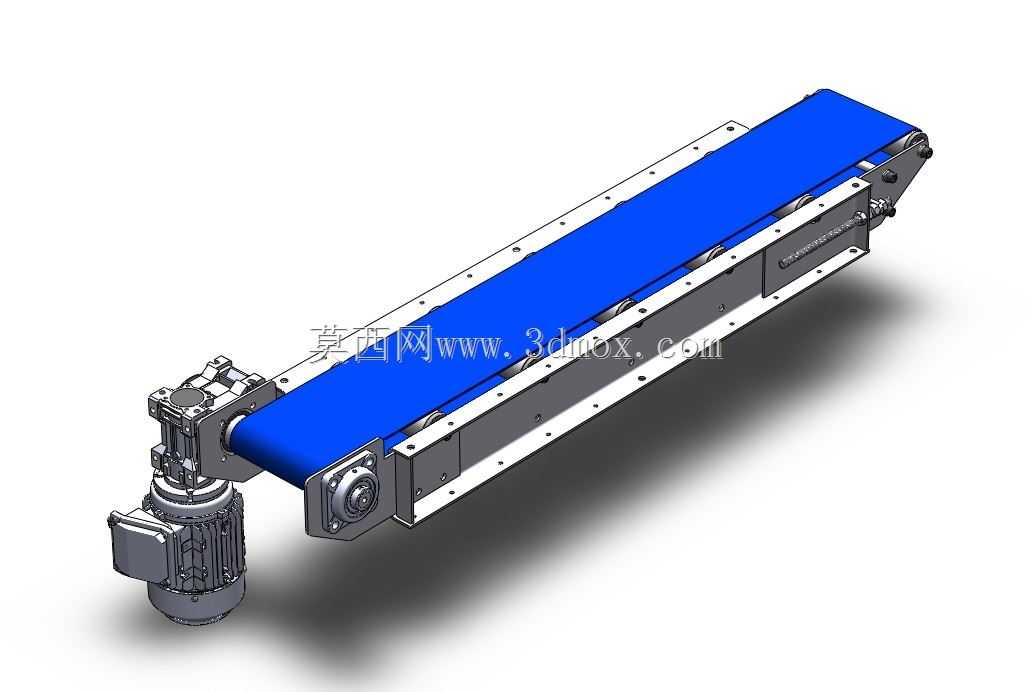

设备的核心功能是完成散料、小型工装板、盒装物料的水平或小倾角连续输送，驱动端采用集成式减速电机直连主动辊的结构，相比传统链传动的驱动结构，省去了链轮、链条的维护环节，运行噪音更低，传动效率更高，同时驱动单元采用侧装式模块化设计，可根据现场安装空间选择左侧驱动或右侧驱动，不需要对主体框架做额外加工，只需要通过标准紧固件即可完成驱动侧的切换，适配不同的车间布线、设备摆放需求。

从设计思路上看，整个输送单元完全采用标准化模块拼接的思路，主体框架采用挤压铝型材作为基体，型材上预留的标准T型槽可以直接安装导向条、挡边、光电传感器安装座、工装板定位机构等附件，不需要在框架上额外钻孔焊接，所有连接位置均采用标准内六角螺栓紧固，拆解和重组不需要专用工装，普通装配人员借助常规内六角扳手即可完成整机组装和长度调整。皮带采用蓝色PVC材质，符合多数工业场景的耐磨、防滑要求，同时蓝色的表面更容易识别表面的杂物、物料残留，便于日常清洁维护，皮带张紧机构集成在从动辊两端，通过调节螺栓即可调整皮带张紧度和跑偏量，不需要拆解框架结构，日常维护的操作门槛极低。

关于安装边界与外形尺寸，该输送单元主体长度为1200mm，有效输送宽度可根据需求搭配不同规格的辊筒实现多档调整，标准款的框架宽度比有效输送带宽宽120mm，预留了两侧安装附件、防护边的空间，设备自身的主体高度（不含支撑脚）为120mm，搭配可调节支撑脚后，整体安装高度可在700mm到1200mm之间自由调整，能够适配多数标准工作台、加工设备的进出料口高度。安装时只需要保证支撑脚所在地面的平面度误差不超过5mm/m，即可通过支撑脚的调节螺栓调平设备，不需要做专门的地基固定，设备自重较轻，后期调整位置时只需要松开支撑脚的固定螺母即可整体移位，不会对车间地面造成破坏。

在细节设计上，主动辊和从动辊均采用包胶处理，增大辊筒与皮带之间的摩擦力，避免重载情况下皮带打滑，辊筒两端采用密封式深沟球轴承，出厂时预注润滑脂，正常使用工况下可实现长时间免维护运行。皮带下方全程铺设光滑的支撑板，避免皮带在承载物料时出现下凹变形，保证输送面的平面度，即使输送较小的零件也不会出现卡滞、掉落的问题。设备的驱动电机接线端预留了标准的接线盒，可直接对接产线的PLC控制系统，实现启停、调速的联动控制，也可以单独搭配调速器实现单机的速度调节，适配不同节拍的产线需求。

相比传统定制的固定皮带输送机，这种模块化的单元设计最大的优势在于柔性化适配能力，不管是新建产线的快速搭建，还是旧产线的改造升级，都可以像搭积木一样组合出需要的输送路径，不需要单独出图定制加工，大幅缩短产线的搭建周期，同时后期产线调整时，各个模块都可以重复利用，不会出现结构件报废的问题，从全生命周期的角度降低了产线的投入成本。在实际选型时，只需要确认输送物料的单重、整体节拍需求、安装空间的边界尺寸，即可快速选到对应的模块单元，不需要反复核对定制加工的细节参数，大幅降低了设备选型的沟通成本。
