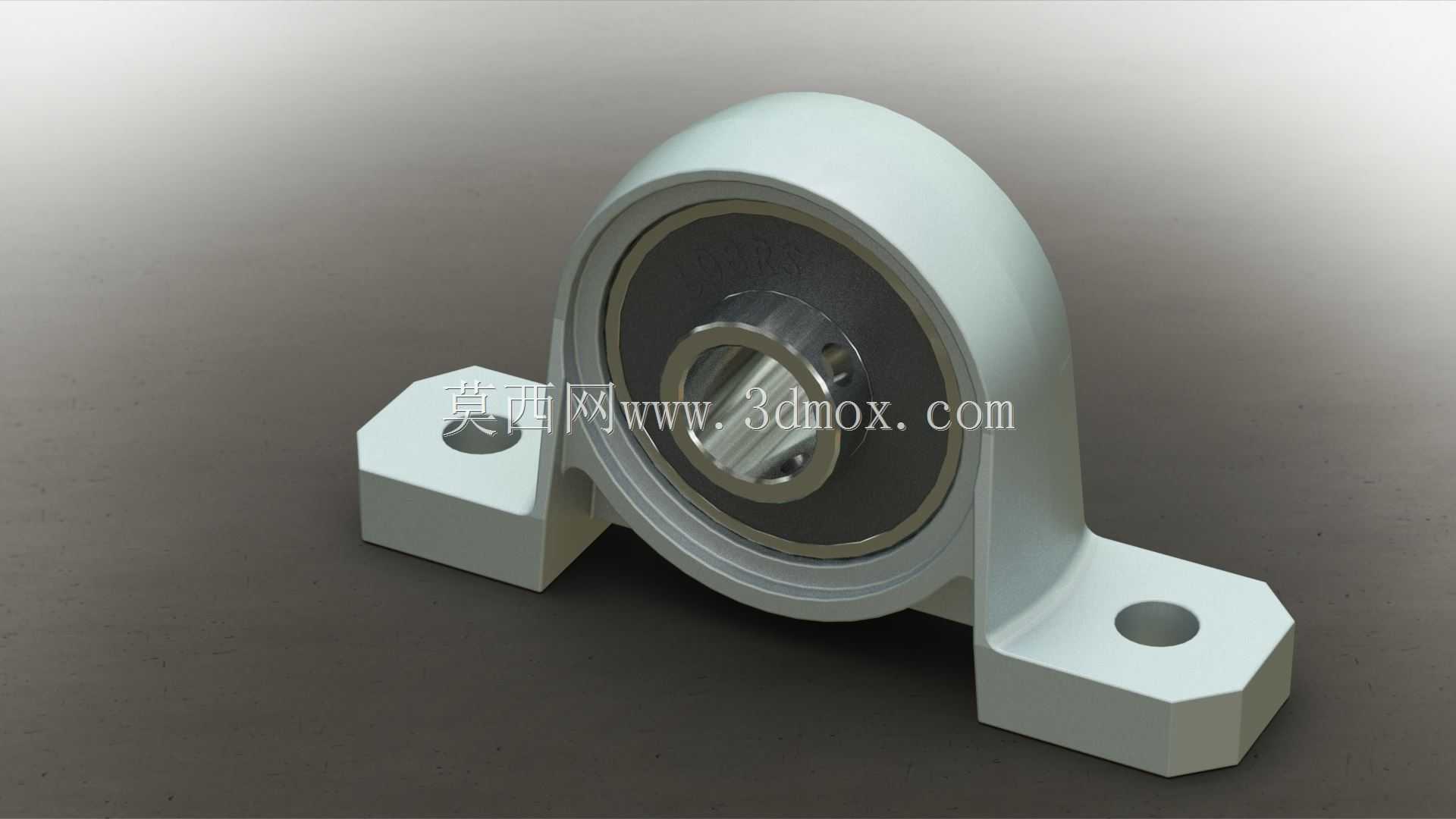

KP08立式带座外球面轴承结构设计

在轻工输送、小型自动化传动、食品包装生产线这类对传动部件安装便捷性有要求的场景里，立式带座轴承一直是支撑旋转轴系的核心基础零件，KP08款立式带座外球面轴承的结构设计，完全贴合这类场景的实际使用需求。从实际装配逻辑来看，这类带座轴承不需要额外加工复杂的轴承安装座，仅需通过底座两个安装孔使用螺栓紧固在设备机架的安装平面上，就能完成轴承单元的固定，大幅降低了小型设备的机架加工精度要求，对于小批量设备组装、现场设备改造的场景来说，能省去不少镗孔加工的工序成本。

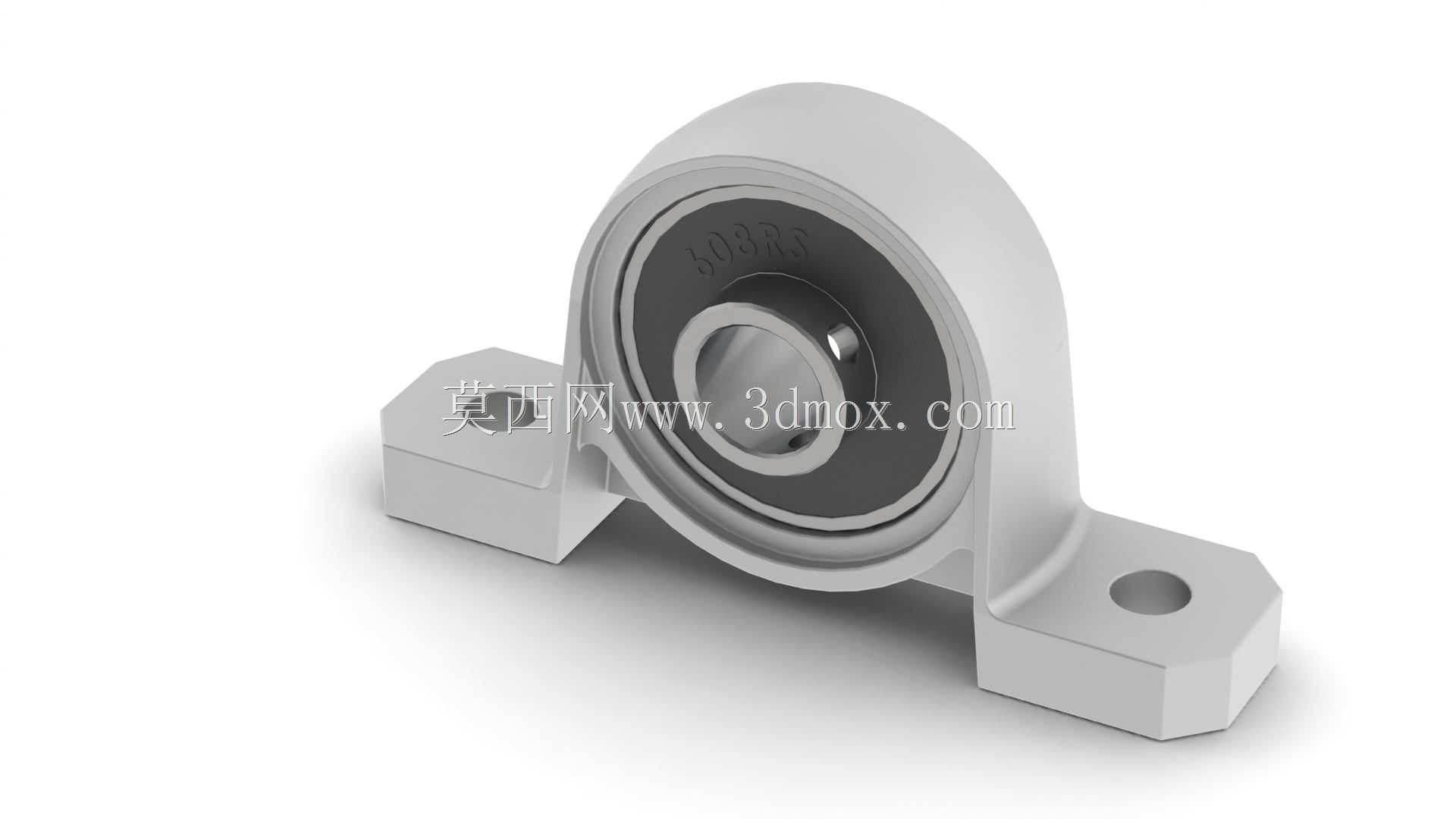

从功能特性上看，这款轴承单元将外球面球轴承与冲压/铸造型立式轴承座整合为一体，轴承内圈带有顶丝结构，安装时可以直接将轴穿入内圈孔，拧紧顶丝就能实现轴与轴承内圈的周向固定，不需要额外加工轴肩、挡圈等定位结构，适配光轴的快速装配需求。外球面轴承本身具备一定的调心性能，当机架安装平面存在少量平面度误差、或者轴系运行中出现轻微挠曲变形时，轴承可以自动补偿角度偏差，避免轴承出现卡滞、异常磨损的问题，这一点在长距离轻型输送线的辊筒支撑场景中优势尤为明显——长辊筒的两端安装位很难做到完全同轴，带调心性能的带座轴承可以很好地适配这种安装偏差，保证辊筒转动顺畅。

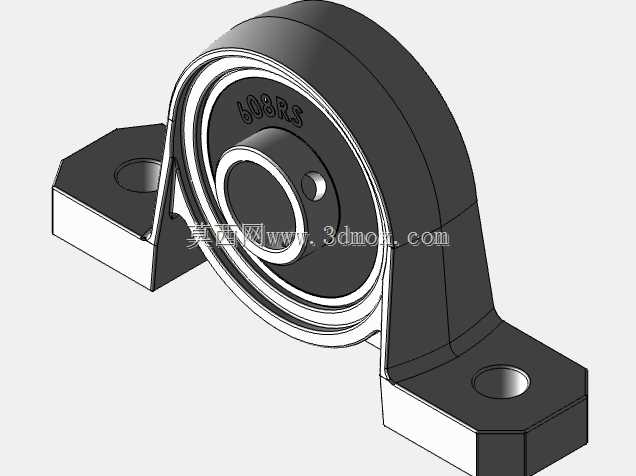

设计层面上，这款KP08轴承座采用立式菱形底座结构，两个安装孔对称分布在轴承腔体的两侧，安装孔的中心距、孔径都经过标准化匹配，对应8mm内径的外球面轴承，整体安装边界紧凑，不会占用过多的机架安装空间。轴承座的腔体采用圆弧过渡结构，既可以保证轴承外圈的定位精度，又能提升轴承座整体的结构强度，在承受径向载荷的时候，应力可以均匀分散到底座的安装支脚位置，避免应力集中导致的座体开裂。轴承的密封结构采用接触式橡胶密封圈，能够阻挡输送场景中的粉尘、少量飞溅的液体进入轴承内部，延长轴承的维护周期，适合多尘、有少量喷淋的生产环境使用。

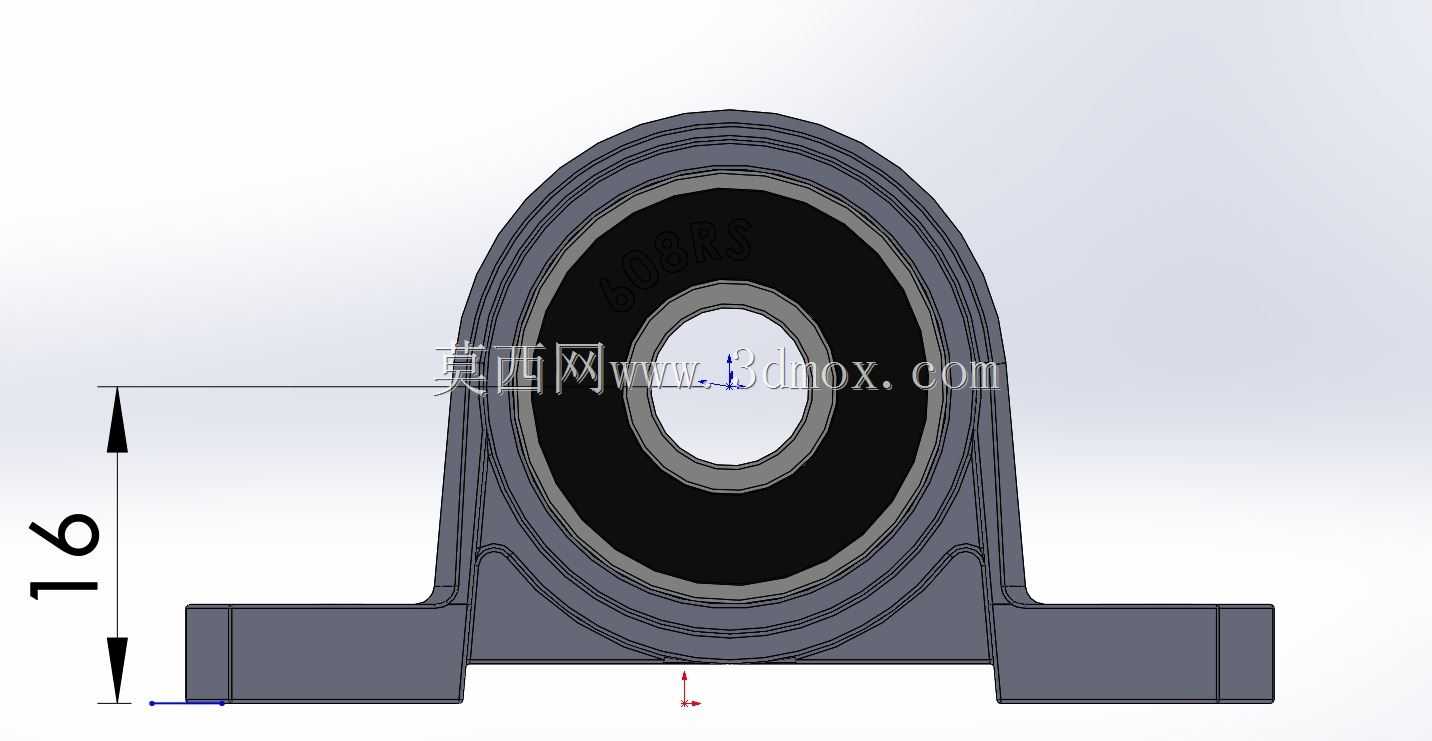

从尺寸边界来看，这款轴承单元的总高度、底座宽度、安装孔距都对应KP系列的标准尺寸，选型时只需要匹配轴径8mm的使用需求，就可以直接替换同型号的老旧损坏轴承，不需要重新修改机架的安装孔位。轴承内圈的宽度设计兼顾了轴的定位稳定性，顶丝的位置设置在轴承内圈的一侧，拧紧操作空间充足，现场装配时不需要特殊工装，使用普通内六角扳手就可以完成锁紧操作。在实际使用中，这类轴承主要承受径向载荷，也可以承受一定程度的轴向载荷，适合转速不高、载荷平稳的传动场景，比如小型皮带输送机的辊筒支撑、小型风机的转轴支撑、自动化设备上的轻载传动轴支撑等，在很多民用小型机械、DIY自动化设备里也有广泛应用。

建模过程中需要重点关注几个配合位置的尺寸精度：轴承外圈与轴承座腔体的配合采用过渡配合，既保证轴承外圈不会在座体内发生转动，又能让轴承外圈具备小幅调心的活动余量；内圈的内孔尺寸要匹配8mm轴径的公差要求，顶丝孔的位置要与内圈的锁紧槽对齐，保证顶丝拧紧后可以牢牢顶住轴面，不会出现运转中松动的问题。底座安装孔的位置度需要严格控制，两个孔的中心距偏差要控制在标准允许的范围内，避免安装时出现孔位对不齐的情况。轴承座的外壁圆角、安装支脚的过渡位置都做了加厚处理，保证在承受额定载荷的时候，座体不会出现变形，同时整体重量控制在较轻的水平，不会给轻型设备增加过多的自重负担。
