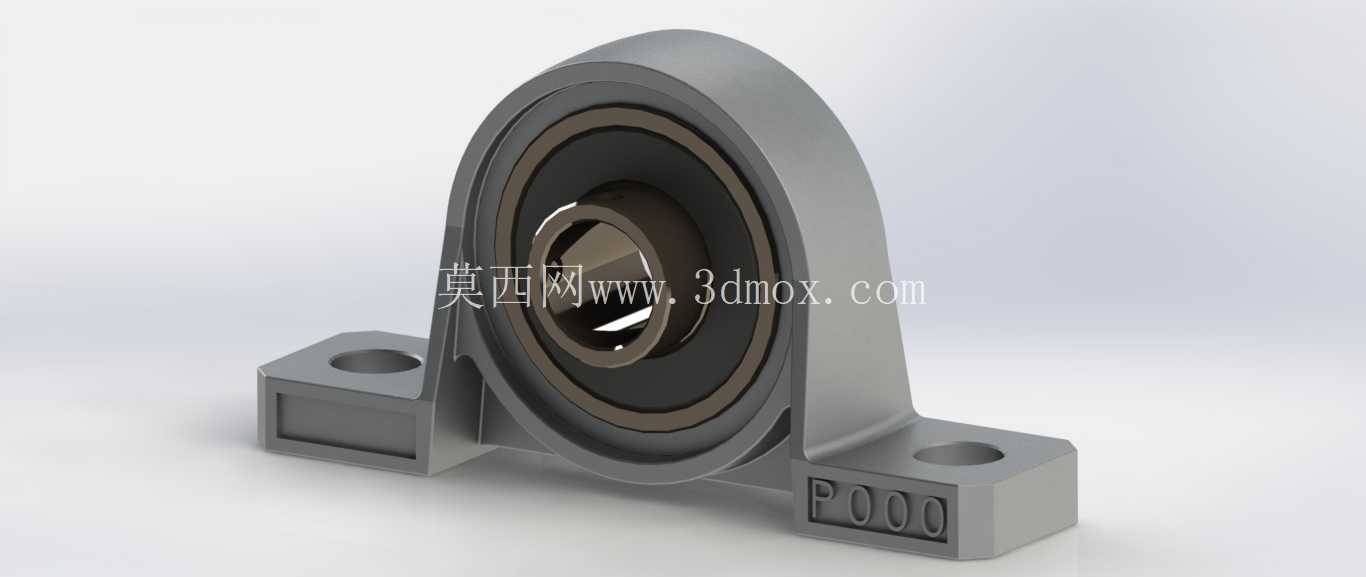

KP000孔径10立式带座外球面轴承结构

　　日常做轻载传动结构选型时，这类小规格立式锌合金带座轴承是出镜率极高的零件，很多入门结构工程师第一次做小型输送线、桌面级工装、3D打印设备传动布局时，都会优先考虑这类组件，毕竟它把轴承外圈的定位、安装基座的功能整合到了一起，不用再单独加工轴承安装孔位、做同轴度校准，能省下不少机加工与装配调试的时间。先从实际安装边界说起，这款KP000型号的轴承座，适配的轴径为10mm，整体立式结构的两个安装脚为对称布局，每个安装脚预留了沉头安装孔，安装时可以直接用M5或者M6的内六角螺丝穿过沉孔，把整个轴承座固定在铝型材框架、钢板焊接机架或者非金属安装基板上，两个安装孔的中心距是固定的标准值，选型时只要确认安装面的孔位匹配，不需要额外做位置调整，就能保证轴承内孔的轴线和安装基准面平行，避免轴系转动时出现别劲、卡滞的问题。从功能特性来看，这类带座外球面轴承的核心作用是给旋转轴提供径向支撑，同时承受一定程度的轴向窜动载荷，它的轴承外圈和锌合金座体是过盈压装配合，装配时已经预调好轴承的游隙，不需要用户在安装时再调整轴承间隙，相比单独采购深沟球轴承再加工轴承座的方案，它的装配容错率更高，哪怕是没有太多装配经验的人员，只要把轴穿入内圈，拧紧内圈上的顶丝，就能完成轴和轴承的固定，整个安装过程不需要专用工装。

　　很多人在做小型传动结构时容易忽略轴承座的材质影响，这款KP000的座体采用锌合金压铸成型，相比铸铁材质的同规格轴承座，它的重量更轻，压铸成型的表面精度更高，不需要额外做表面喷涂处理就有不错的外观质感，适合用在对设备重量、外观有一定要求的桌面级设备、小型自动化机构上，当然它的承载能力相比铸铁座会稍低，更适合转速不高、径向载荷在几十公斤以内的轻载传动场景，比如小型皮带输送机的从动辊支撑、桌面点胶机的转轴支撑、小型分拣机构的传动轴支撑，这些场景下载荷平稳、冲击小，锌合金座的强度完全能满足长期使用需求。

　　再说到设计思路上，这类带座轴承的结构其实是把深沟球轴承的外圈做了球面修正，和座体的内球面配合，具备一定的自动调心能力，也就是说当安装轴出现轻微的同轴度误差、或者安装面有小幅的角度偏差时，轴承外圈可以在座体内做微小的角度偏转，补偿安装误差带来的附加载荷，避免轴承因为别劲而过早出现磨损、抱死的问题，这个特性对于框架式铝型材搭建的设备来说尤其实用，因为铝型材装配时难免会存在一定的安装误差，普通的刚性安装深沟球轴承很容易因为轴系不同心导致转动阻力变大，而这类带调心功能的带座轴承就能很好地抵消这类误差。从外形结构来看，整个轴承座的立式支撑部分做了加厚的圆弧过渡，从安装脚到轴承外圈包裹位置的过渡处没有应力集中的直角，压铸成型时的材料流动性更好，同时长期承受径向载荷时也不容易出现根部断裂的问题，轴承两侧自带密封圈，能阻挡日常使用环境中的灰尘、细小碎屑进入轴承滚道内部，维持轴承内部润滑脂的清洁度，延长维护周期，很多轻载设备用上一两年都不需要给轴承补充润滑脂，就能保持顺畅的转动状态。实际选型应用时，需要注意几个边界条件：首先是轴的配合公差，因为这类轴承的内圈是靠顶丝锁紧在轴上的，所以轴的加工公差不要选太紧，一般选h7的公差就能保证顺利穿入，同时顶丝锁紧后不会出现打滑；其次是安装面的平面度，虽然轴承有一定调心能力，但安装面如果倾斜角度超过2度，还是会导致轴承承受额外的轴向载荷，缩短使用寿命；另外在高速运转的场景下，不建议选用这类锌合金带座轴承，因为高速下轴承的发热会传递到锌合金座体，长期高温下锌合金的强度会出现下降，更适合转速在每分钟几百转以内的中低速传动场景。

　　很多做非标设备设计的工程师，在出三维装配图时，都会直接调用这类标准带座轴承的模型，不用自己从零开始绘制轴承座的压铸结构、轴承内部的滚道细节，只需要确认安装孔位、适配轴径和整体外形尺寸不与周边结构发生干涉就行，能大幅缩短三维建模的时间，同时调用标准件模型也能保证后续采购时的零件匹配度，不会出现画出来的结构和实际采购到的零件尺寸对不上的问题。在做结构干涉检查时，要特别注意轴承座顶部的圆弧轮廓和周边机架、护罩的间隙，因为立式结构的顶部是圆弧凸起，很多人布局时只看安装脚的尺寸，忽略了顶部的高度，容易出现护罩安装后和轴承座顶部摩擦的问题，另外两个安装脚的外侧也要预留足够的扳手空间，方便安装时拧紧固定螺丝。这类小规格带座轴承之所以在小型自动化设备、民用DIY设备里应用这么广泛，核心就是它把轴承支撑所需的所有功能都集成在了一个标准件里，从设计端降低了轴系支撑的设计难度，从加工端省去了定制轴承座的机加工成本，从装配端降低了对工人装配技能的要求，是轻载传动结构里性价比极高的支撑方案。
