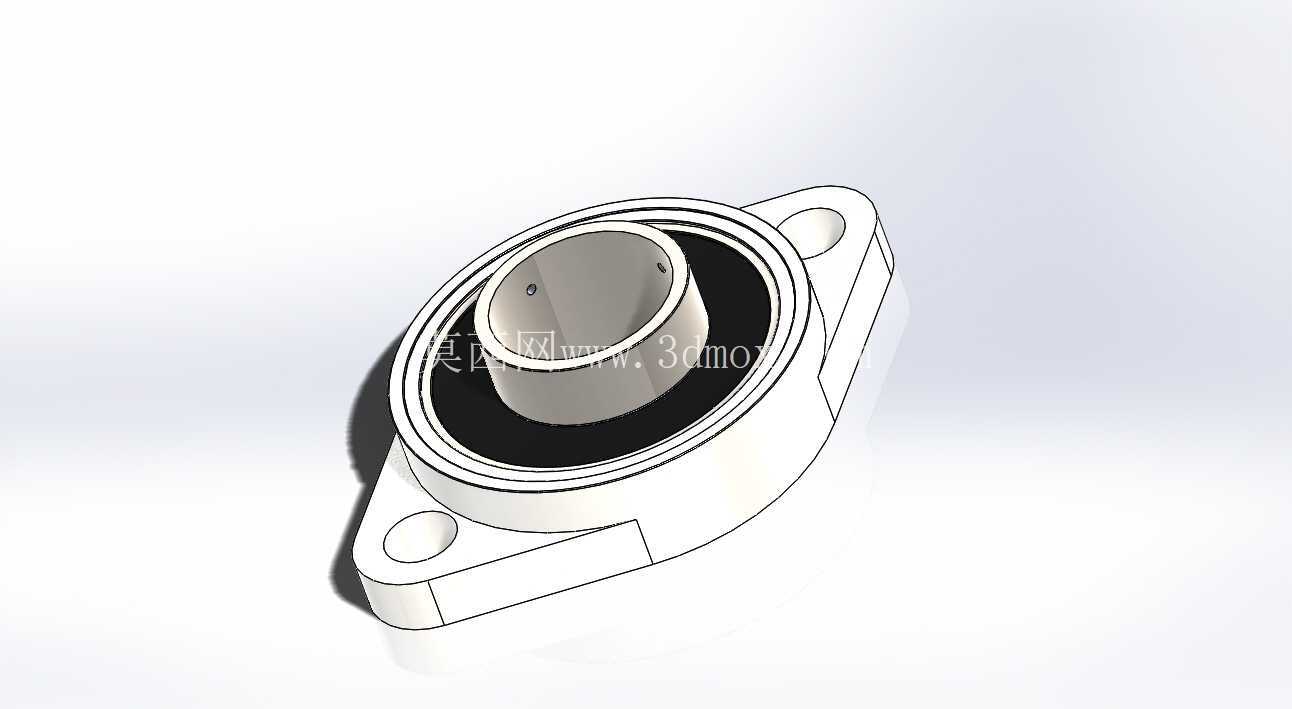

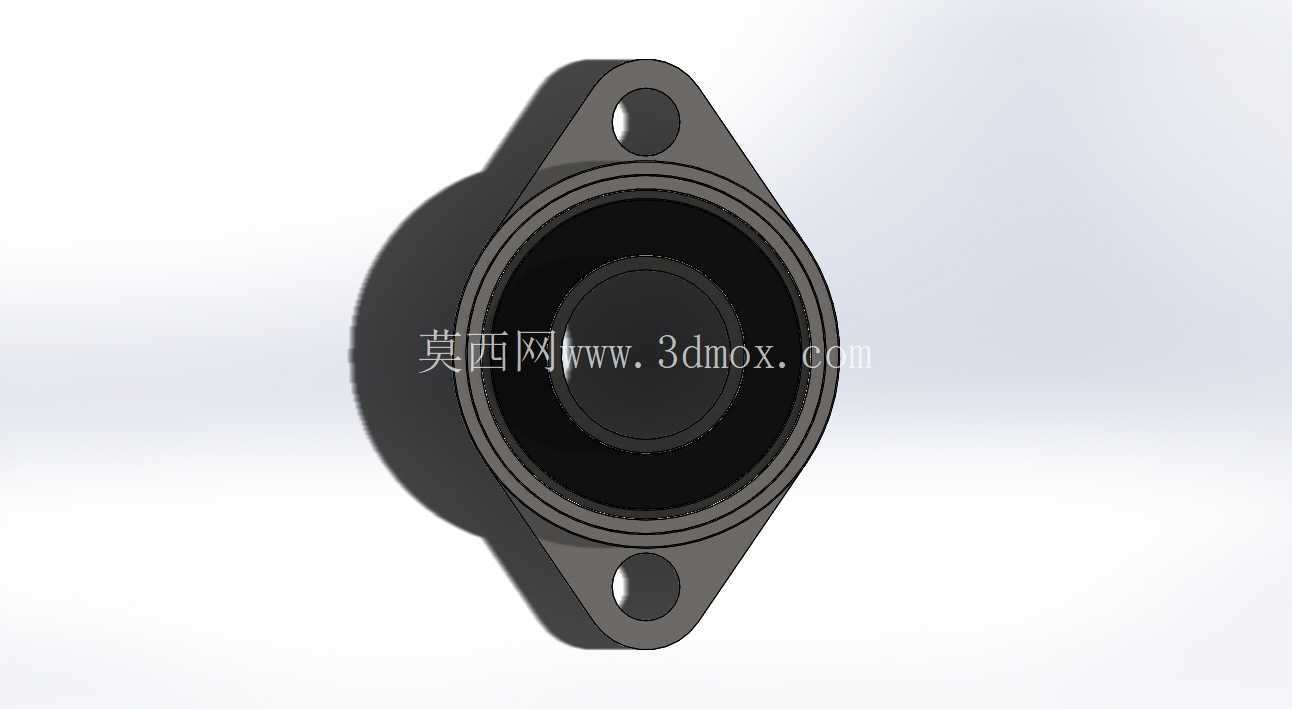

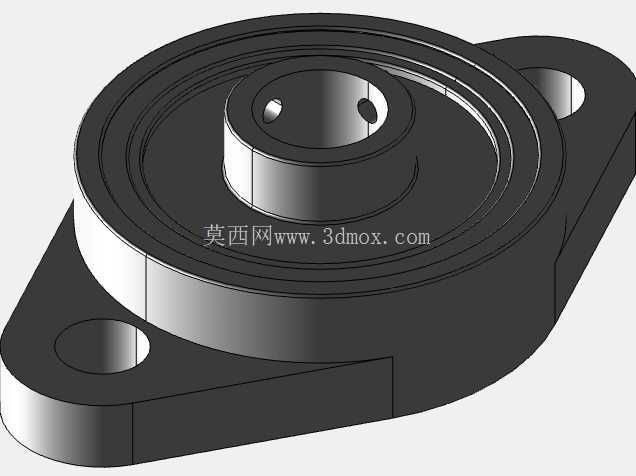

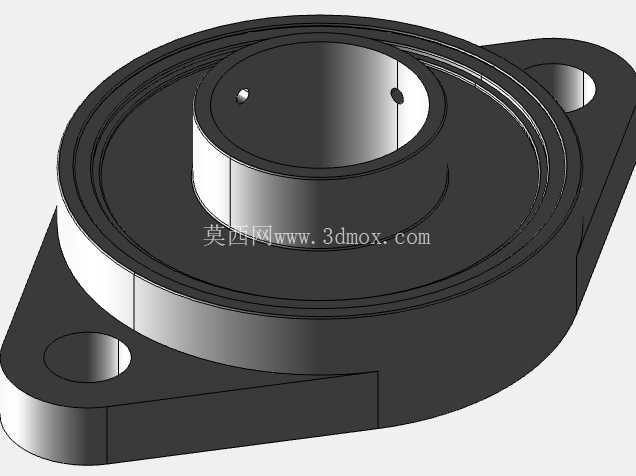

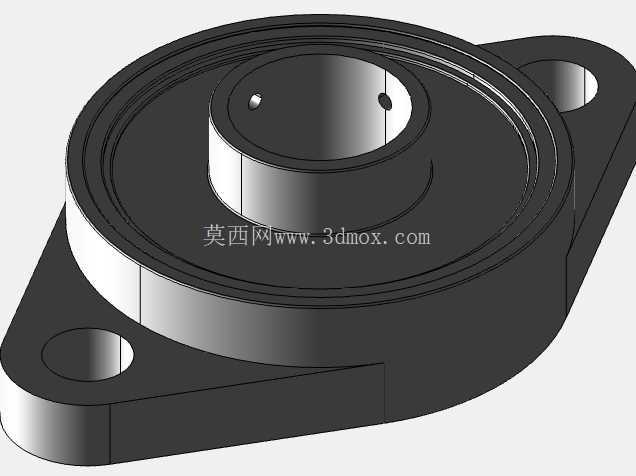

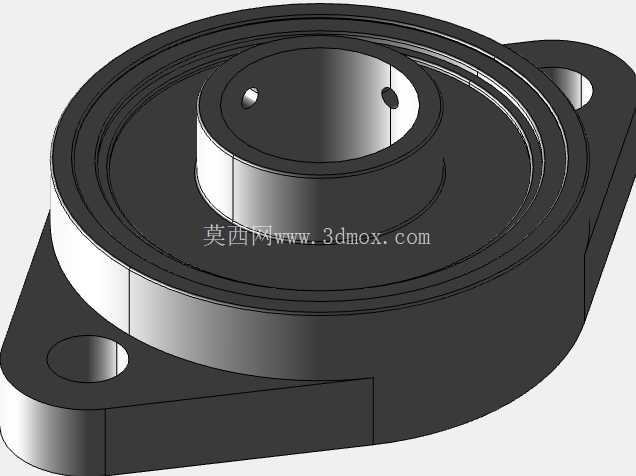

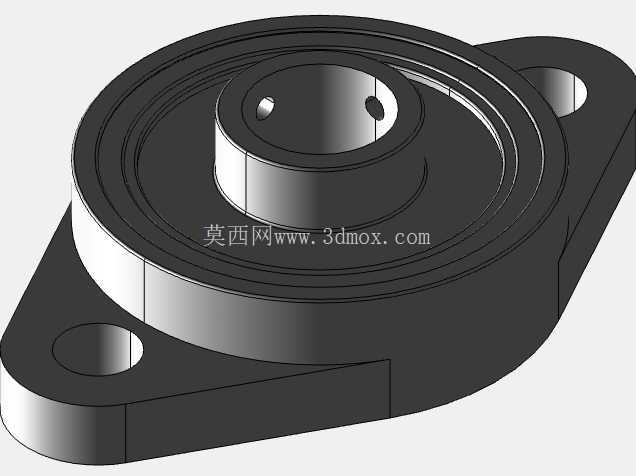

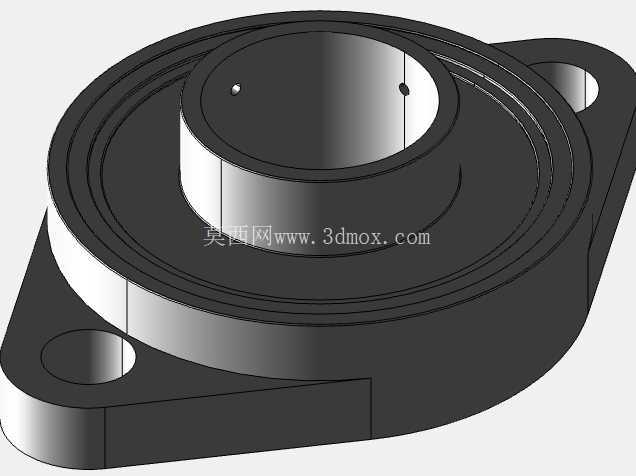

KFL系列菱形带座外球面轴承三维结构

在轻工输送、食品包装、小型自动化生产线的传动布局中，带座外球面轴承是承担转轴径向支撑、补偿安装同轴度误差的核心基础部件，本次呈现的KFL系列菱形座轴承，正是针对轻载、安装空间紧凑的传动场景开发的标准化支撑组件。这类轴承组件常被用在皮带输送机从动辊、小型风机转轴、包装设备送料辊、农用小型机具的传动部位，相比整体式铸造轴承座，它自带的调心结构可以抵消安装面加工误差、转轴挠曲变形带来的附加载荷，避免轴承早期点蚀失效。

从结构设计逻辑来看，该系列轴承采用冲压钢板菱形座搭配外球面球轴承的组合形式，轴承内圈通过顶丝与转轴实现锁紧固定，不需要额外加工轴肩定位，安装时只需要将转轴穿入内圈，拧紧两个顶丝即可完成轴向固定，大幅降低现场装配的加工精度要求。菱形的安装座结构相比立式方形座，占用的安装平面面积更小，两个安装孔呈对角布置，在薄壁型材、冲压设备机架上安装时，不需要预留过大的安装平面，适配轻量化设备的机架设计需求。

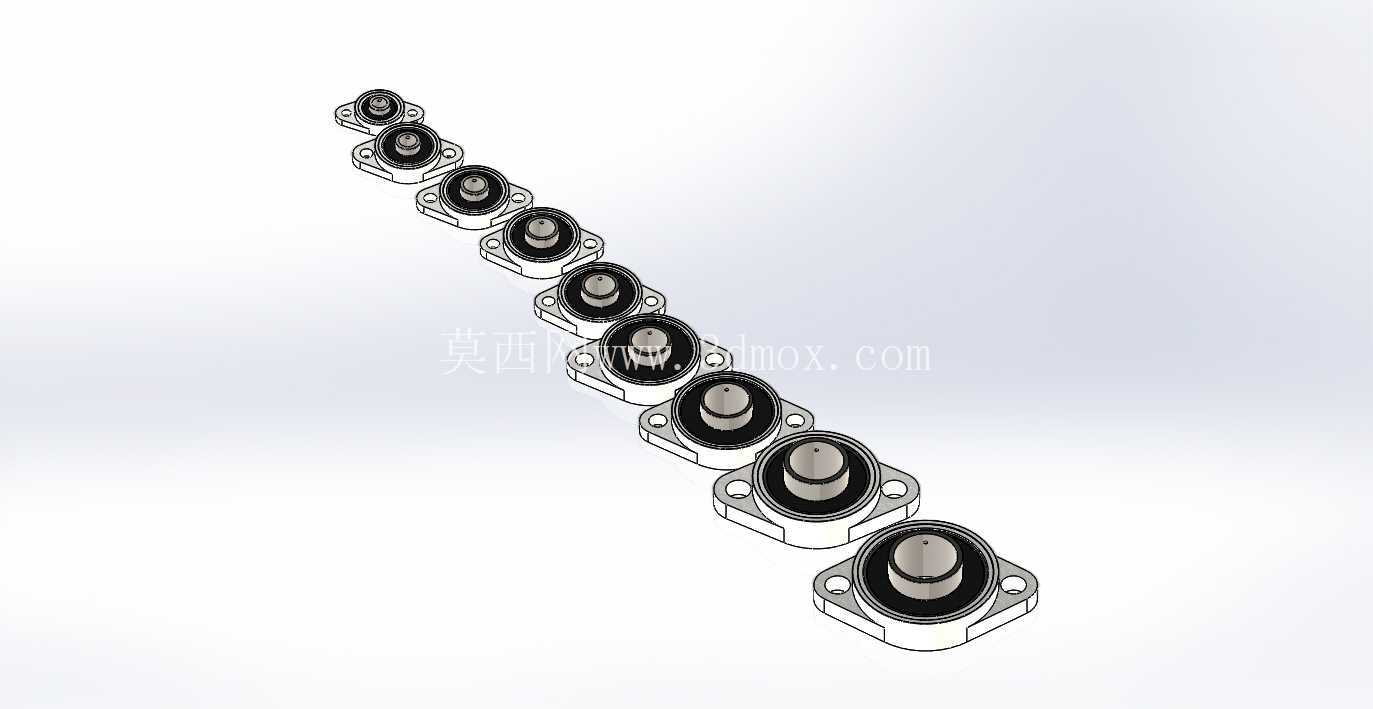

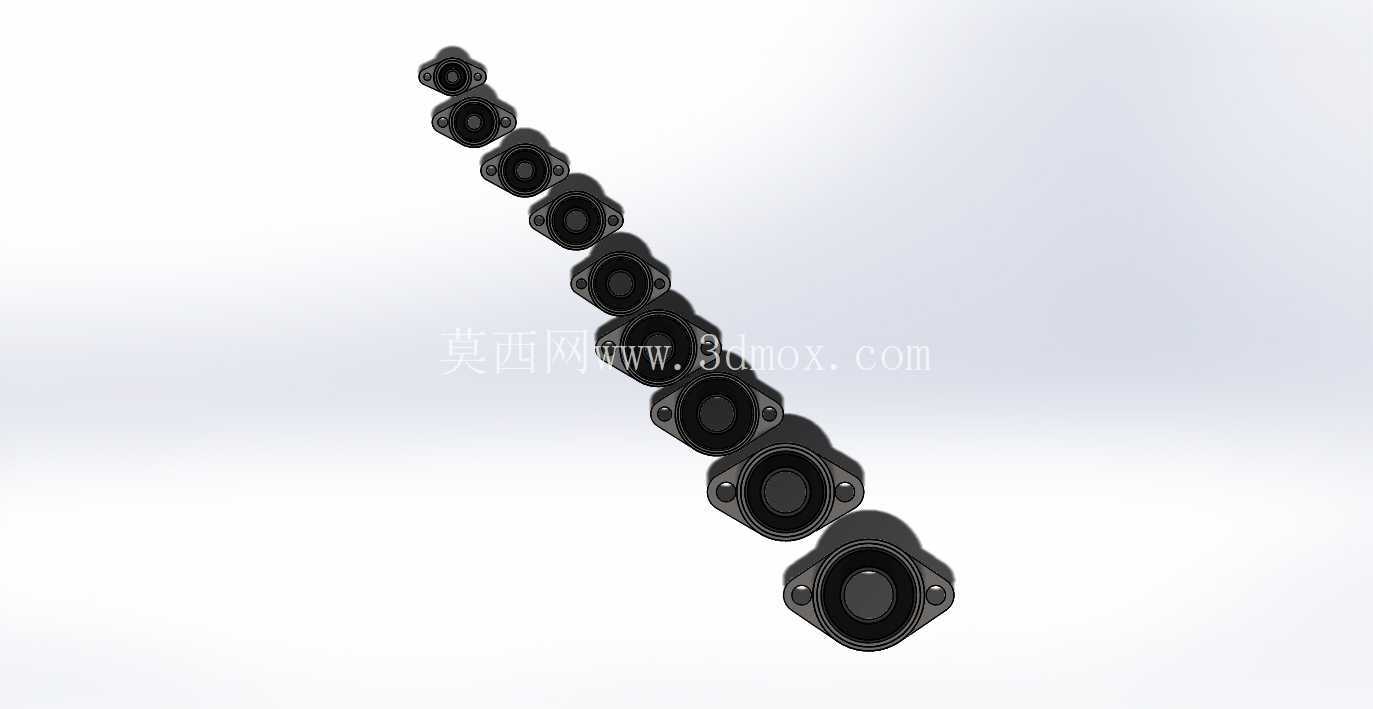

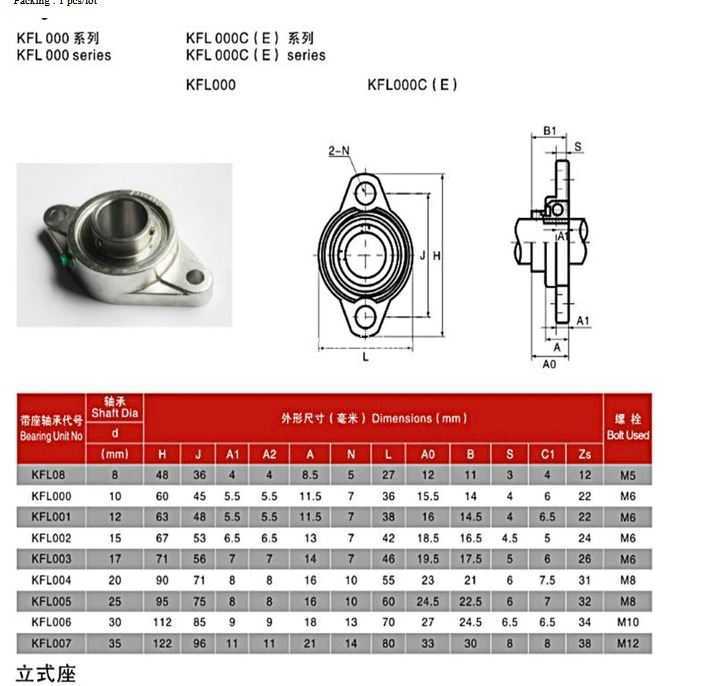

从尺寸边界来看，该系列覆盖了8mm到35mm的常用轴径区间，对应不同载荷等级的使用需求：轴径8mm的规格总高度48mm，安装孔中心距36mm，适配轻载的小型传动机构，比如小型传送带的导辊支撑；轴径35mm的规格总高度122mm，安装孔中心距96mm，可以承担中等径向载荷，适配中型输送线的主动辊支撑。每个规格的安装孔尺寸、轴承座总宽度、轴承内圈伸出长度都做了标准化统一，同规格的不同厂家产品可以实现直接互换，设备维护时不需要重新加工安装孔位，大幅缩短停机维护时间。

轴承本体的密封结构采用接触式橡胶密封，两侧的密封盖可以阻挡粉尘、水汽进入轴承滚道，在多粉尘的粮食加工、建材输送场景下，也能保证轴承的润滑脂不泄漏、外界杂质不侵入，延长维护周期。轴承座的冲压成型工艺保证了座体的结构强度，同时相比铸铁座重量更轻，在移动类小型设备、手持式加工机具上使用时，不会带来过大的附加重量。

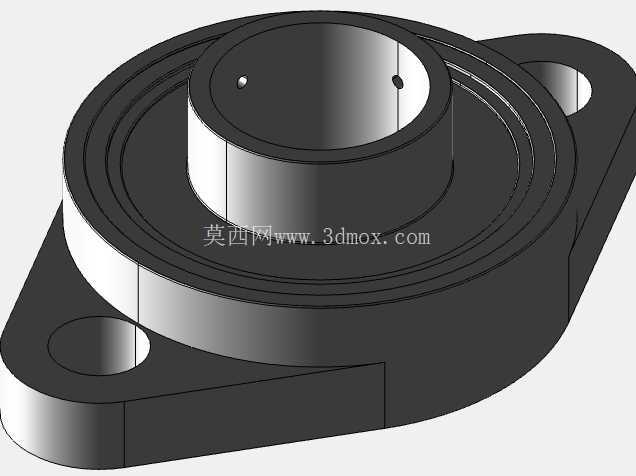

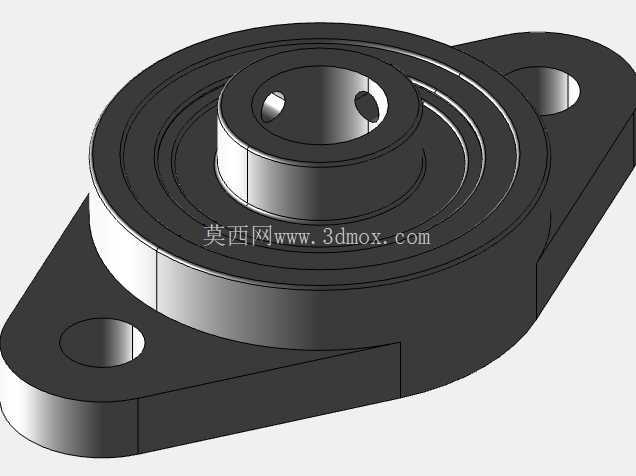

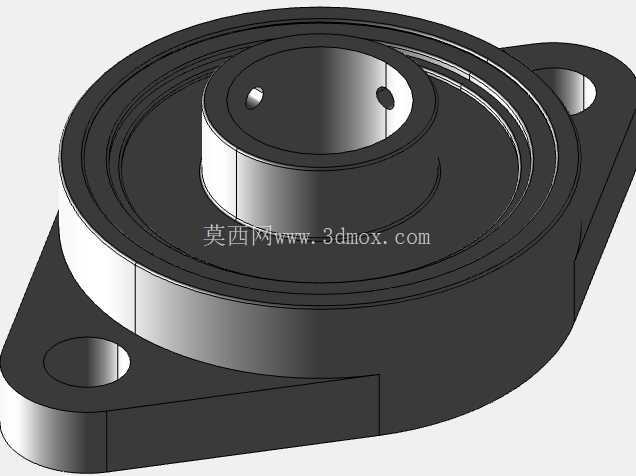

建模过程中，需要重点还原几个关键配合特征：一是内圈顶丝孔的位置与深度，顶丝采用M5到M12的内六角紧定螺钉，对应不同轴径规格，顶丝尖端需要做凹坑设计，保证锁紧时与转轴表面的接触面积足够，避免转轴运转时出现轴向窜动；二是轴承外圈与座体的球面配合面，这个配合面的球面半径需要严格匹配，保证轴承可以在座体内实现±2°左右的调心角度，补偿转轴的安装偏斜；三是安装孔的沉头结构，菱形座的两个安装孔采用沉头设计，安装时螺栓头可以沉入座体平面内，不会突出座体表面干涉周边部件，沉头孔的深度需要适配对应规格的内六角螺栓头高度，保证螺栓锁紧后不会高出座体平面。

在实际选型应用中，需要注意几个安装边界：首先是安装面的平面度要求，虽然轴承自带调心功能，但安装面的平面度误差不能超过1mm，否则会导致座体安装后出现变形，挤压轴承外圈导致转动卡滞；其次是转轴的插入深度，内圈的有效配合长度需要完全覆盖转轴的配合轴段，避免顶丝锁紧在轴的倒角部位导致锁紧失效；另外，两个同系列轴承支撑同一根转轴时，需要预留一端的轴向游动间隙，避免转轴热胀冷缩时产生附加轴向力，挤压轴承滚道。

这类菱形带座轴承的应用场景还在不断拓展，在3D打印机的传动辊支撑、小型无人机的地面测试设备、家用健身器材的转轴部位都能看到它的身影，核心优势就在于集成化的设计不需要用户单独搭配轴承座、密封件、锁紧装置，拿到组件后可以直接安装使用，降低设计人员的选型工作量，也减少装配环节的零件数量，提升设备的装配效率。建模时对每个规格的尺寸参数做全参数化驱动，设计人员选型时只需要输入对应的轴径参数，就可以直接生成对应规格的三维模型，直接导入设备装配体中做干涉检查、安装孔位匹配，不需要手动查阅手册绘制模型，大幅缩短传动系统的设计周期。
