2.42寸I2C接口OLED显示模组结构设计

在嵌入式设备与人机交互终端的结构设计工作中，显示模组的选型与安装适配是决定设备操作体验的核心环节之一，这款2.42英寸OLED显示模组的三维结构，是针对SSD1309驱动芯片、I2C通信接口的版本完成的参数化建模，完全还原实物的安装边界与结构细节，可直接用于各类小型智能设备的结构装配校验。从实际应用场景来看，这类小尺寸OLED屏的适配范围极广，手持检测仪器的参数显示区、小型工业控制终端的状态提示面板、桌面级创客设备的交互界面、智能家居单品的信息展示区，甚至是便携音频设备的频谱显示模块，都能见到同规格产品的身影，它不需要背光层的结构特性，让其在低功耗手持设备中具备不可替代的优势，同时自发光的显示特性也能保证在强光环境下的显示清晰度，不会像普通LCD屏那样出现强光下内容泛白看不清的问题。

从结构设计的角度拆解这款模组，首先要明确其核心安装边界：整体外形尺寸严格控制在70.2X48.1mm，这个尺寸是经过多版迭代后的较新版本规格，相比早期同分辨率的OLED模组，它的边框宽度做了进一步收窄，在保证PCB板安装强度的前提下，尽可能压缩了非显示区域的占比，能让设备前面板的有效显示面积占比更高。模组四角预留了标准的圆形安装孔位，孔位的位置与孔径完全匹配M2规格的固定螺丝，建模时已经预留了螺丝头的沉台空间，结构工程师在做整机装配时，不需要再额外调整安装柱的高度，直接按照模型的孔位坐标在设备壳体上设计对应的安装柱即可，能大幅减少装配干涉的排查工作量。

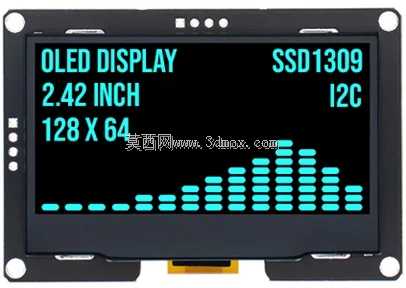

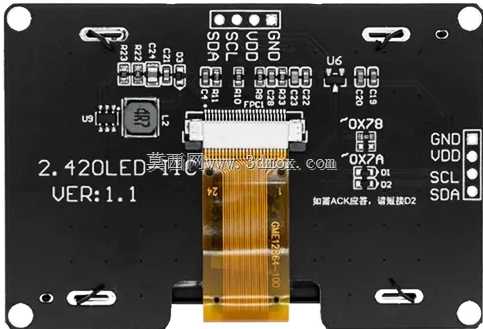

这款模组采用I2C通信接口，对应的FPC排线出线位置在模组底部居中处，建模时完整还原了排线的宽度与弯折半径要求，结构设计时需要在排线对应的壳体位置预留足够的走线空间，避免排线被壳体或其他元器件挤压导致接触不良。显示区域的有效分辨率为128*64像素，对应的显示区外轮廓在模型中做了明确的基准面区分，工程师在做前面板视窗开口设计时，可以直接提取这个基准面的轮廓做偏移补偿，不需要反复对照实物样品测量视窗尺寸，能有效避免视窗开口偏移、漏出模组黑边的问题。模组背面的驱动元器件布局也在模型中做了还原，包括SSD1309驱动芯片的位置、周边阻容元件的高度，都按照实物的实际尺寸建模，在做整机内部堆叠时，可以直接校验背面元器件与主板、电池等其他部件的安全间隙，不需要额外预留过多的冗余空间，能帮助工程师进一步压缩整机的厚度尺寸。

从实际选型适配的角度来说，这款模组的结构兼容性很强，它的安装孔位与市面上同尺寸的LCD12864屏部分通用，但厚度比LCD屏薄近3mm，对于需要做设备轻薄化迭代的项目来说，直接替换同安装尺寸的LCD屏不需要大幅修改壳体的模具结构，只需要调整主板对应的接口电路即可，能大幅缩短产品的迭代周期。另外OLED屏本身的宽温工作特性，也让它能适配更多恶劣的工业使用场景，在零下低温或者较高温的工作环境下，不会出现LCD屏那样的响应速度变慢、显示拖影的问题，对应的结构设计时也不需要额外给屏幕做加热或者散热的辅助结构，能进一步简化整机的结构复杂度。

建模过程中对模组的每一处细节都做了装配校验，包括屏幕表面的保护盖板贴合公差、PCB板的厚度公差、FPC排线的补强板位置，都按照行业通用的加工公差做了参数化设置，导出到不同的三维软件中做装配时，不会出现面重合、间隙异常的问题。对于做小型智能设备开发的结构工程师来说，这个模型可以直接导入到整机装配体中做干涉检查、安装位设计、视窗开口对位，省去了自己测绘建模的时间，也能避免手动测绘带来的尺寸误差，减少后期打样时出现装配问题的概率。在做面板的丝印设计时，也可以直接提取模型的显示区轮廓作为丝印对位的基准，保证丝印的视窗黑边刚好覆盖屏幕的非显示区域，提升整机外观的精致度。
