中空交叉滚子轴承旋转平台结构设计

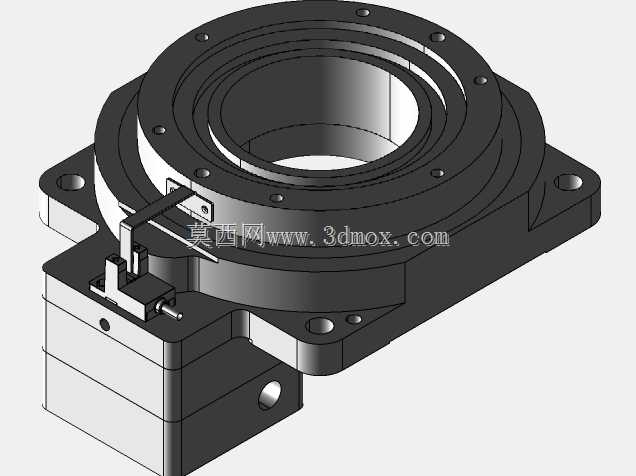

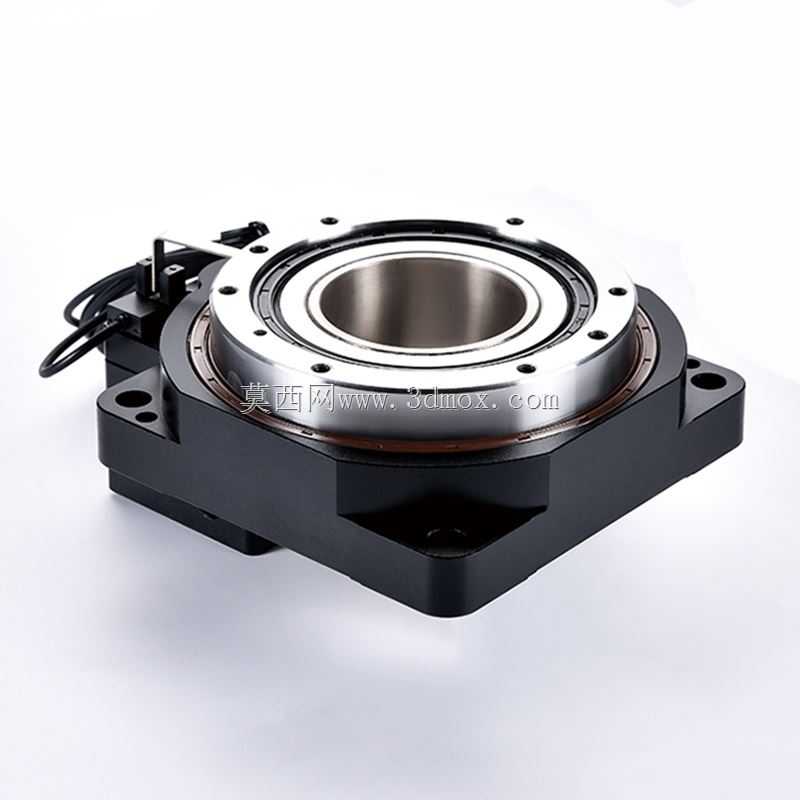

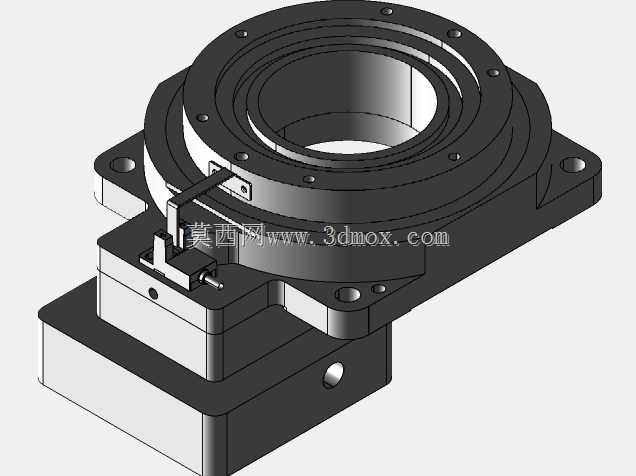

　　在精密自动化装配、视觉检测对位、半导体晶圆搬运、多工位转台搭建这类需要高精度角度分度的场景里，中空结构的旋转平台一直是结构工程师选型时的高频选项，这款旋转平台采用交叉滚子轴承作为核心回转支撑，从结构根源上解决了传统回转支承径向、轴向跳动偏大，承载后偏摆超差的常见问题。交叉滚子轴承的滚道内滚子呈90度相互垂直交叉排列，单套轴承就能同时承受径向载荷、轴向载荷以及倾覆力矩，相比传统采用深沟球轴承加推力轴承组合的回转结构，整体轴向尺寸能压缩40%以上，对于安装空间受限的紧凑型设备来说，这个尺寸优势在方案初期选型时就足够有吸引力。这款平台的中空通孔设计是核心实用点，通孔最大通径做到150mm，实际做设备布局时，气管、电缆、视觉检测的光路、甚至工装夹具的穿杆都可以直接从平台中心穿过，不用再在平台周边额外走拖链或者预留走线空间，能大幅简化设备周边的管线布局，避免回转过程中管线缠绕拉扯的问题，这一点在做3C产品的检测转台、点胶转台时优势格外明显，很多时候设备的紧凑性瓶颈就卡在中心走线的空间预留上。

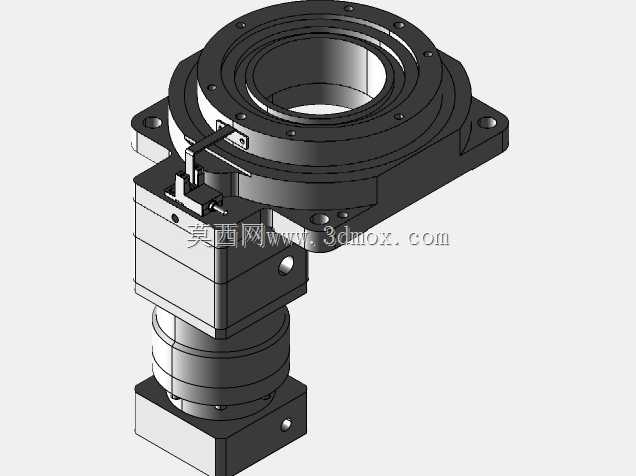

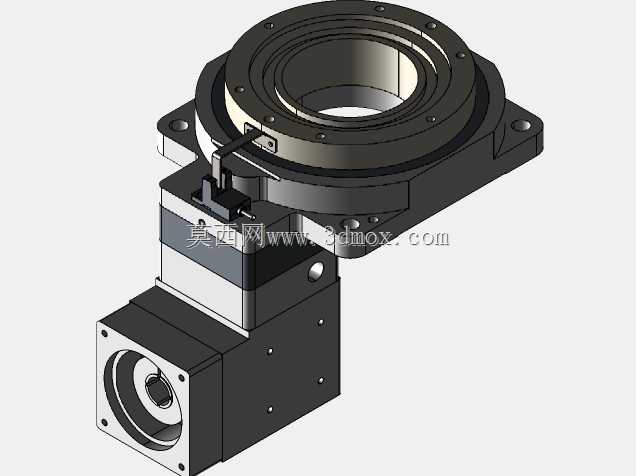

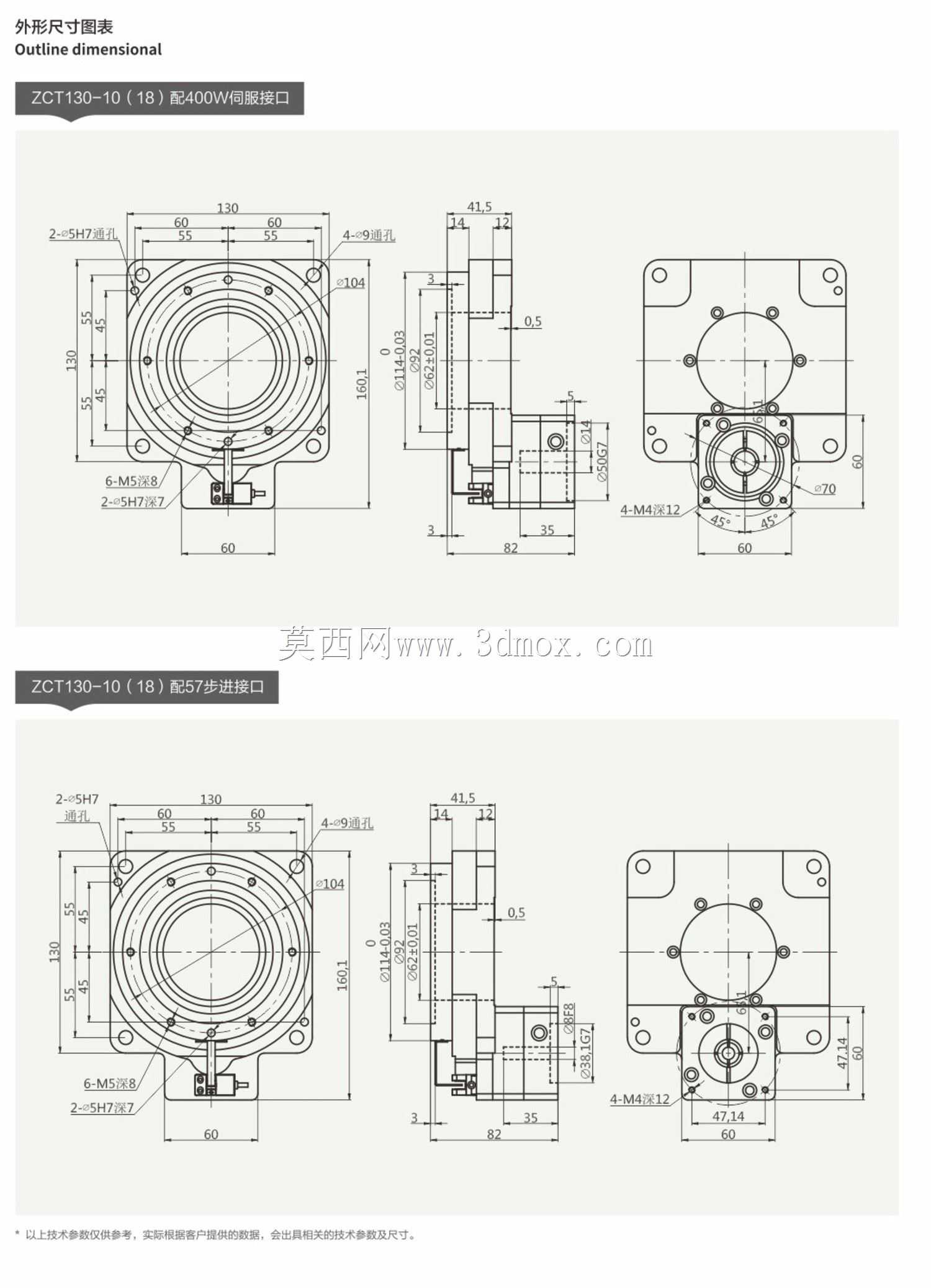

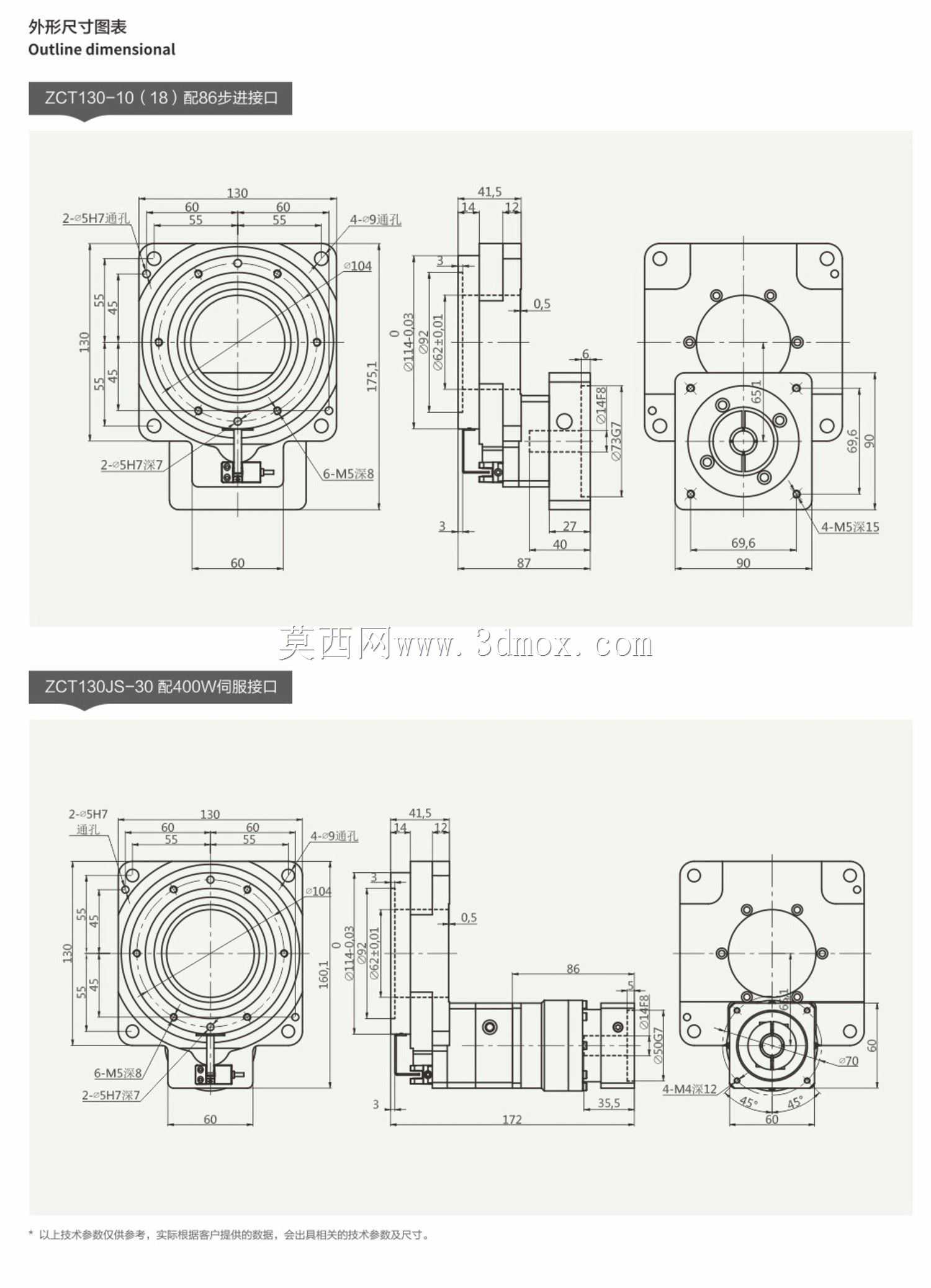

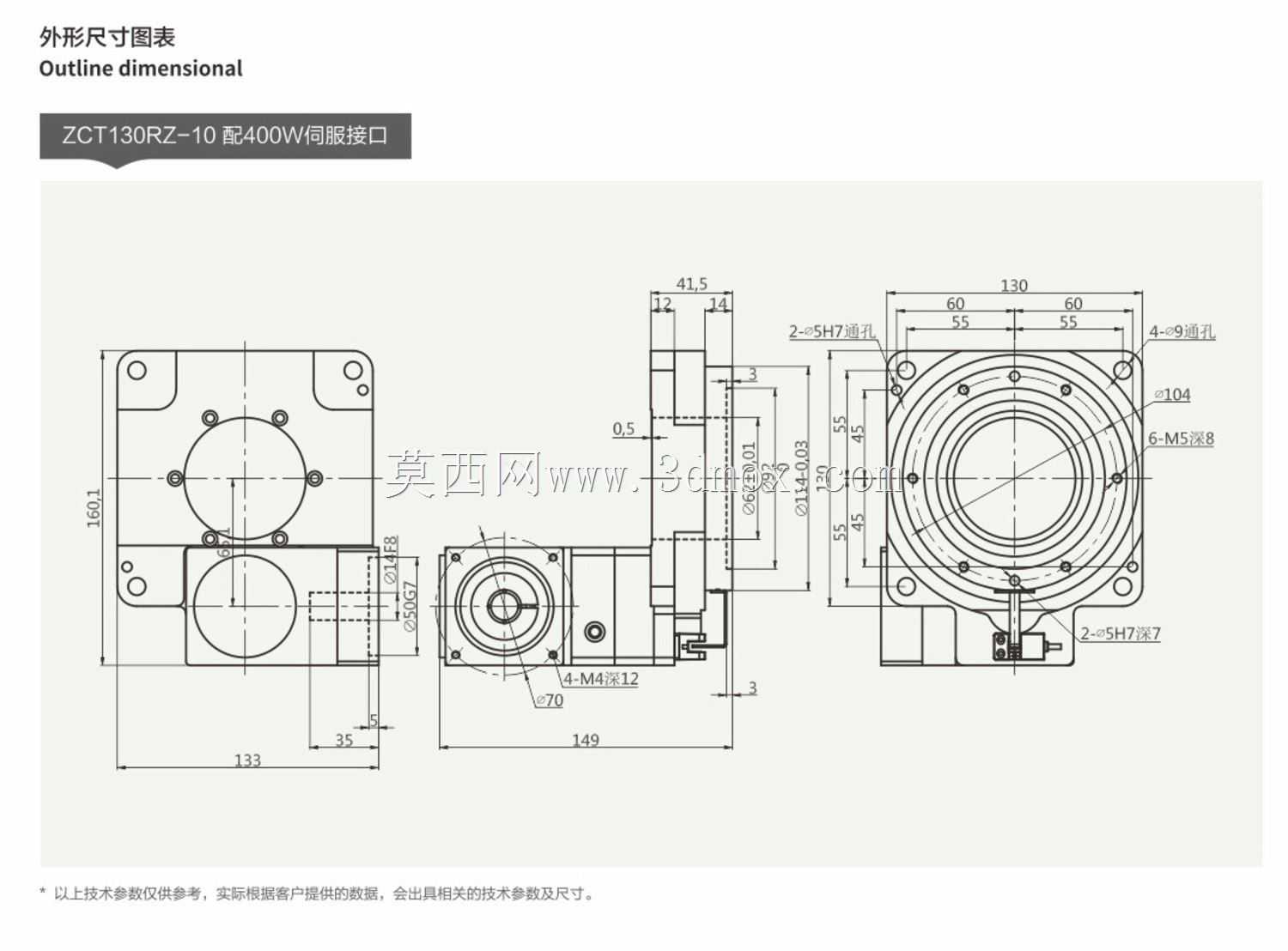

　　从传动结构来看，平台采用侧装驱动的布局，驱动端的安装法兰做了通用化适配设计，不管是搭配步进电机还是不同品牌的伺服电机，都能通过对应的转接法兰直接安装，不用额外修改平台本体的安装孔位，传动侧采用齿轮啮合传动，齿侧间隙做了消隙结构设计，实际传动的背隙能控制在极小范围内，重复定位精度可以满足大部分精密装配、检测工位的要求，大扭矩输出的特性也能保证平台带载启停时不会出现丢步、位置偏移的问题，运行过程中噪音水平很低，不会对车间的声环境造成额外负担。

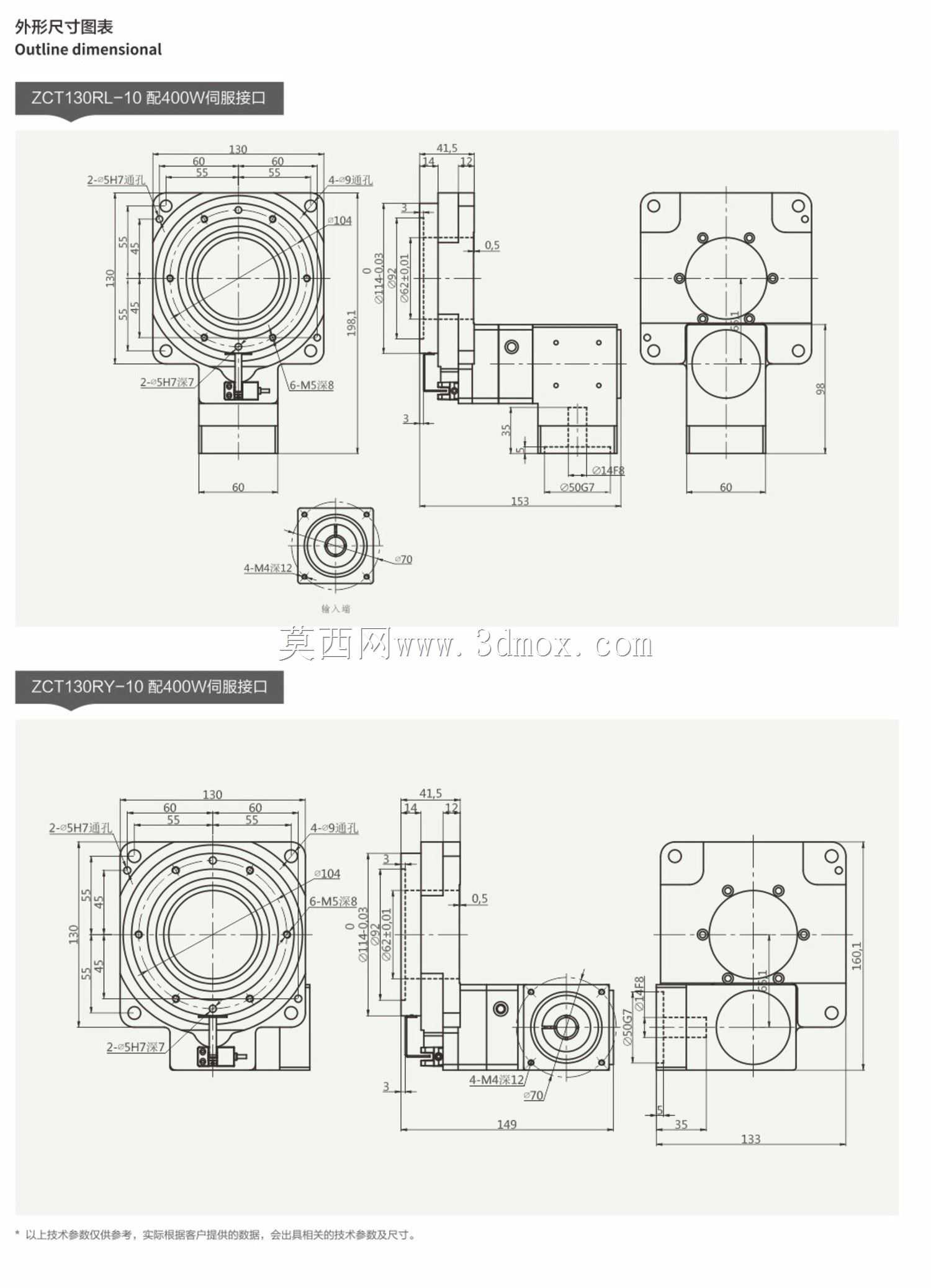

　　平台的安装基面做了整面的铣平加工，底面的安装孔位采用对称布局，不管是水平安装在设备台板上，还是垂直安装做立式回转工位，甚至是倒装在设备顶板上做下方回转作业，都能通过对应的安装孔直接锁附，不需要额外做转接板。台面的安装螺纹孔采用圆周均布设计，配合定位销孔，可以直接固定工装夹具、吸盘、卡盘等执行元件，装夹时的重复定位精度有保障，不用每次更换工装都重新打表找正。做结构设计的时候，这类回转平台最容易被忽略的就是负载安装后的偏摆问题，这款平台的交叉滚子轴承安装位做了高精度的台阶定位，轴承内圈和外圈的配合公差严格按照回转支承的配合等级选取，装配后轴承的预紧力可以通过外圈的压盖进行微调，既能保证回转的顺畅度，又能消除轴承的游隙，带载运行时的端面跳动和径向跳动都能控制在微米级，满足视觉检测、精密装配这类对位置精度要求极高的工位需求。

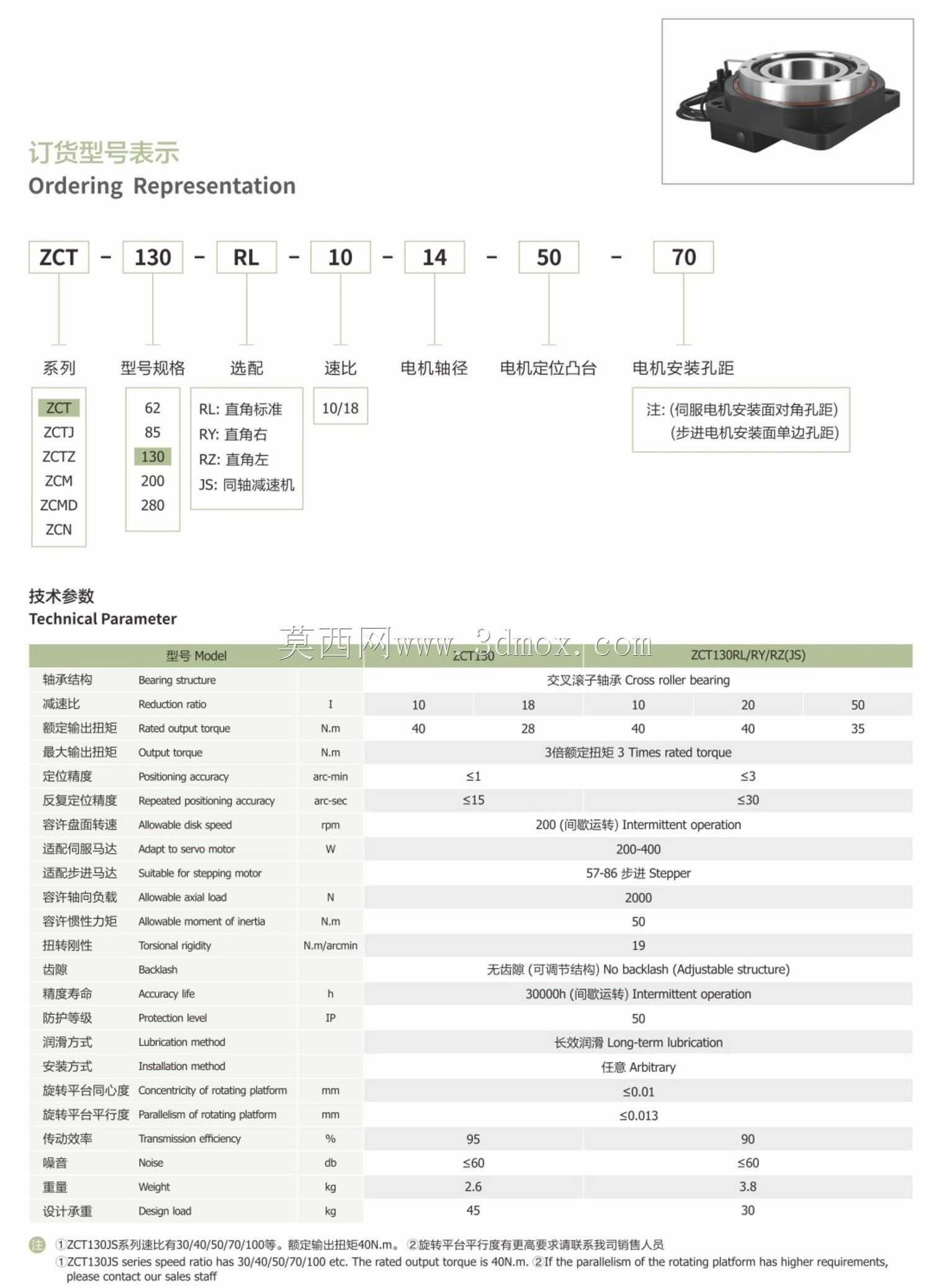

　　很多工程师在做小负载多工位设备时，会自己用轴承搭配齿轮做自制转台，但实际加工装配下来，往往会出现精度不够、回转卡顿、长期运行后磨损间隙变大的问题，这款标准化的旋转平台把所有核心配合尺寸都做了精度管控，装配工艺也经过了量产验证，直接选型使用就能省去大量的设计、加工、装配调试时间，也能避免自制转台出现的各种精度问题。平台的本体采用高强度的铸铁材质做了时效处理，长期运行不会出现应力变形，安装基面的平面度、轴承安装位的同轴度都经过了精密加工，不管是静置使用还是长期高速频繁启停，都能保持精度的稳定性，不会因为本体变形导致精度衰减。在实际的设备应用中，这类旋转平台除了单独做单轴回转工位，还可以搭配XY直线滑台组成多轴运动系统，完成复杂轨迹的点胶、焊接、检测作业，中空的结构也方便在平台中心安装光源、镜头或者气路旋转接头，不用额外占用平台周边的安装空间，整体设备的结构可以做得更加紧凑简洁。
