500ml饮用级PET塑料瓶结构设计

　　日常流通的500ml规格PET瓶，是饮料灌装、日化分装领域应用最广的一次性包装载体，这类容器的结构设计直接关联吹塑成型良率、灌装线适配性、运输堆叠可靠性以及终端握持使用体验，绝非简单的曲面拉伸建模。从结构逻辑来看，瓶口段采用标准螺纹结构，适配市面通用的28mm口径防盗瓶盖，螺纹牙型采用圆角过渡设计，既保证旋合时的顺滑度，也避免吹塑过程中螺纹尖角处出现应力集中导致的成型缺陷，瓶口顶端的密封面预留0.3mm的压合余量，配合瓶盖内的铝箔垫片可实现可靠的液密封，避免灌装后出现漏液问题。

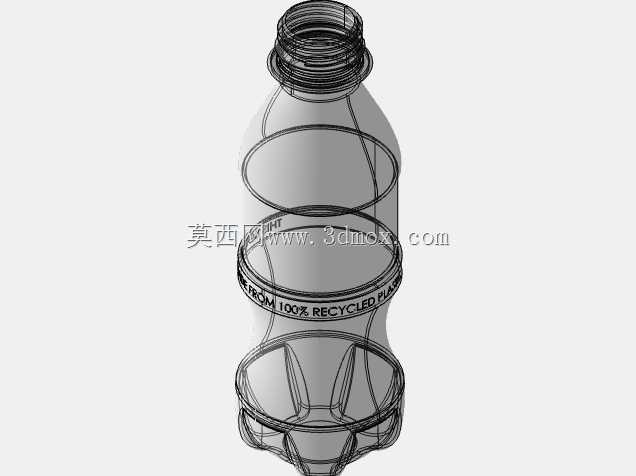

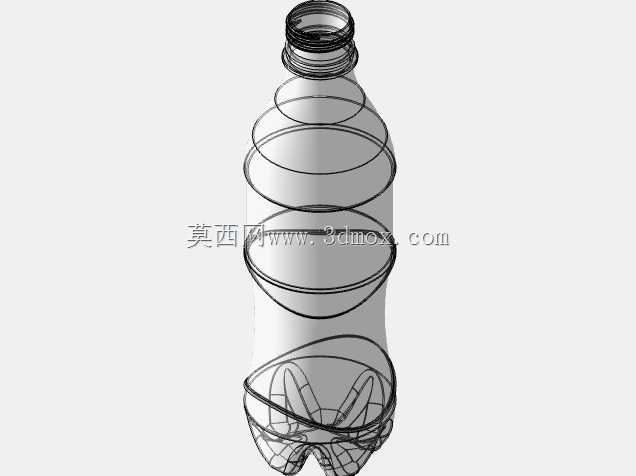

　　瓶身中段的环形加强筋是整个结构的核心受力部位，区别于光滑直筒瓶身，这圈凸起的环筋一方面可以提升瓶身的径向抗挤压能力，满瓶状态下堆叠码放时，上层载荷可通过环筋均匀传递，避免瓶身出现瘪陷变形；另一方面环筋位置刚好对应普通成年人握持时的虎口接触区域，表面做细微的磨砂纹理处理，增大握持摩擦力，即便瓶身附着冷凝水也不易打滑。瓶底采用经典的五瓣式内凹结构，这种结构设计有多重工程考量：首先内凹的拱形结构可以提升瓶底的垂直承重能力，满瓶静置时底部不会因内部液体压力向外鼓出，保证放置平稳；其次五瓣的凹陷槽可以在吹塑冷却阶段均匀分散收缩应力，避免瓶底出现厚薄不均导致的应力开裂，同时在灌装线的输送过程中，五瓣结构可以和星轮的卡位精准配合，保证高速灌装时瓶身不会出现偏转移位。

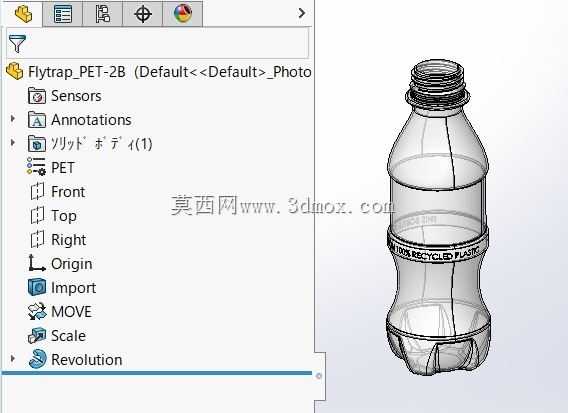

　　建模过程中采用旋转特征构建基础轮廓，再通过曲面切除、抽壳完成主体结构，壁厚控制在0.25mm到0.3mm区间，瓶口段因为要和瓶盖配合且承受旋盖扭矩，壁厚加厚到0.8mm，保证足够的结构强度。整个瓶身的曲面过渡全部采用G2连续，避免出现折线棱角，一方面是吹塑工艺要求，PET型坯在吹胀过程中如果遇到棱角结构会出现料流分布不均，导致局部壁厚过薄容易破损；另一方面光滑的曲面也更方便贴标工序的进行，标签在瓶身贴合时不会出现褶皱翘边。从安装适配边界来看，该瓶型的最大外径为64mm，总高度适配常规500ml灌装线的托瓶杯尺寸，瓶口的螺纹起始位置和旋盖头的卡爪位置完全匹配，可直接适配现有主流灌装生产线的工装，无需额外调整设备参数。

　　在运输场景下，瓶身的最大外径和常规瓦楞纸箱的内格尺寸匹配，一箱12瓶或24瓶排布时，瓶身之间的间隙预留2mm，既不会因为间隙过大运输时晃动碰撞，也不会因为间隙过小装箱时出现卡滞。日常使用场景中，瓶身的握持段直径适配成年人手掌的握持范围，单手即可完成拧盖、倾倒动作，瓶身的重量控制在18g左右，在保证结构强度的前提下尽可能减少原料用量，符合轻量化包装的行业趋势。需要注意的是，这类PET瓶的结构设计不能只追求外观造型，所有曲面的曲率都要匹配吹塑成型的料流拉伸比，拉伸比过大会导致局部壁厚过薄，跌落测试时容易破裂，拉伸比过小则会造成原料浪费，提升生产成本。瓶身中部的环筋深度控制在2mm，过深会导致吹塑时料流在环筋处堆积，出现局部壁厚超差，过浅则起不到加强和防滑的作用。瓶底的内凹深度为12mm，这个深度既可以保证拱形结构的承重能力，也不会因为内凹过深导致瓶内的残留液体无法完全倒出。
