集成式3/2通气动电磁阀组结构设计

在自动化生产线的气动控制回路里，这类集成式3/2通电磁阀组是非常常见的气路核心控制部件，很多做非标设备气路设计的工程师，在排布多工位独立气路控制的时候，都会优先选用这种集成式阀组结构，而不是零散布置单个电磁阀，核心原因就是集成结构能大幅压缩安装空间，减少气路接头数量，降低管路泄漏的概率。从实际应用场景来看，这类阀组常出现在多工位装配线、小型气动机械手、包装设备的执行端气路控制中，每一个阀位对应一路独立的气动执行元件，比如小型气缸、气动夹爪、真空发生器的气路通断与换向控制，单阀为3/2通结构，也就是三个气路接口、两个工作位，可实现气路的通断切换，对于单作用弹簧复位气缸的控制适配性非常好，不需要额外搭配气路单向阀就能完成执行元件的动作与复位控制。

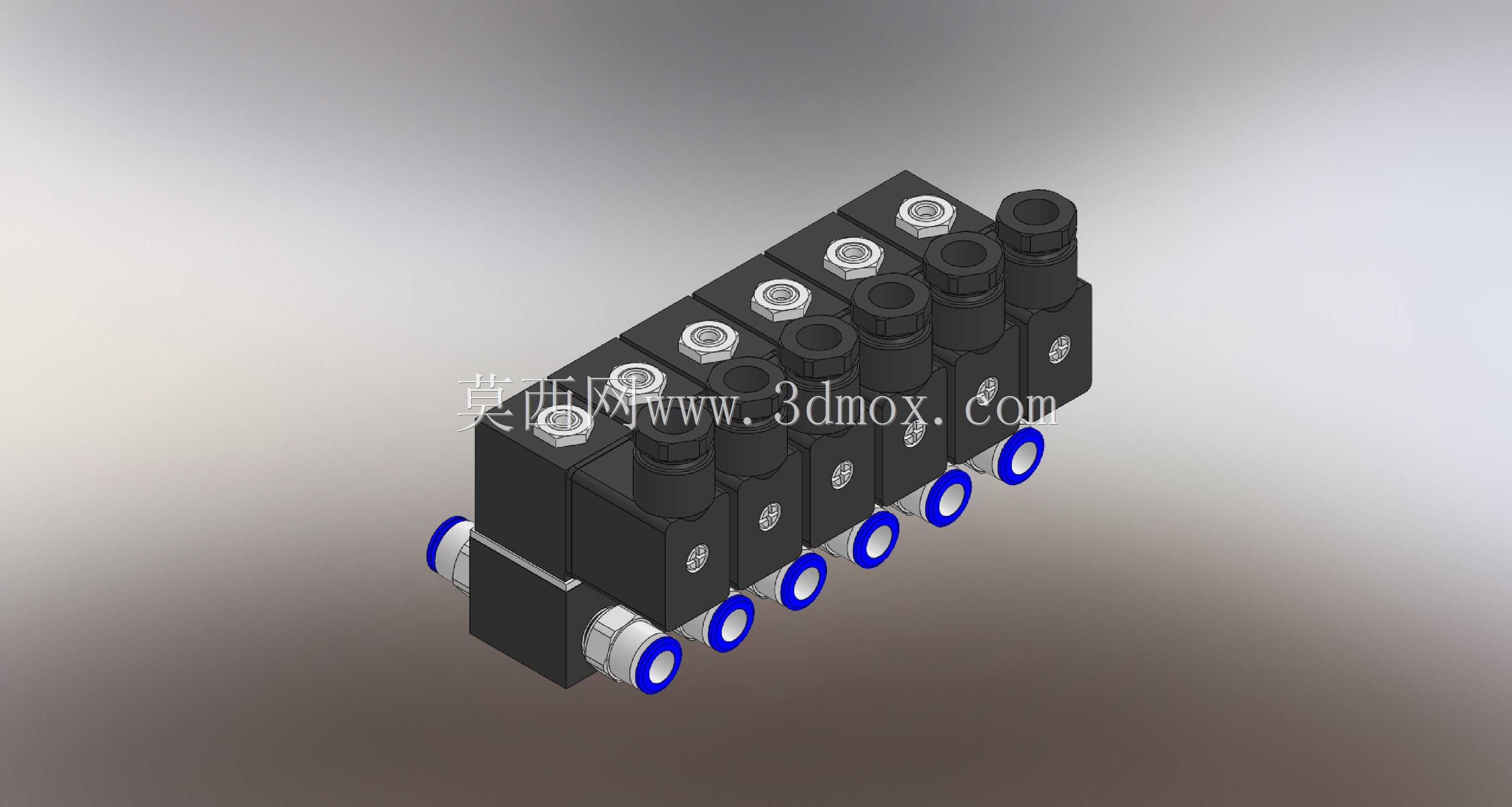

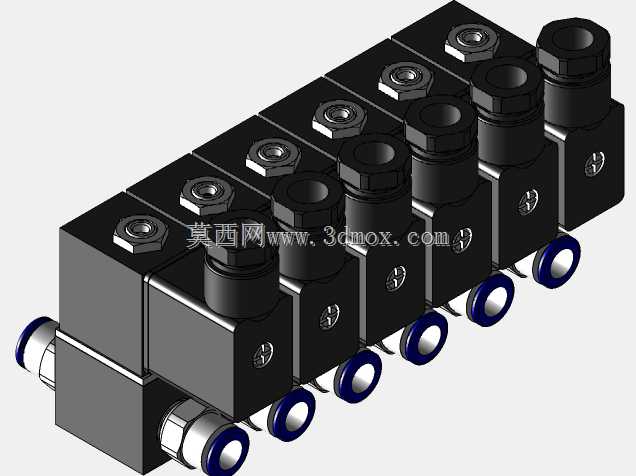

从结构设计思路来看，这款阀组采用了整体式汇流板集成设计，所有单阀都安装在同一块汇流基板上，汇流板内部加工有共用的进气通道与排气通道，不需要为每个电磁阀单独布置主进气管路与主排气管路，只需要在汇流板的进气端接入统一的压缩气源，排气端统一接入消音排气结构即可，每个阀位的工作气口单独引出对应连接到各自的执行元件，这种设计能把气路布线的工作量减少六成以上，同时因为减少了大量外接管路接头，整个气路的压力损失也能得到有效控制，长期运行的泄漏点数量远低于分散布置的阀组。单阀部分采用了电磁驱动的滑阀结构，电磁线圈通电时产生电磁吸力带动阀芯动作，切换气路连通状态，断电时依靠阀芯内部的复位弹簧带动阀芯回到初始工位，实现气路的复位，每个阀位顶部都设置了独立的手动调试按钮，在设备调试阶段不需要给线圈通电，按下手动按钮就能临时切换阀位状态，方便调试人员单独测试每一路执行元件的动作是否正常，排查气路故障的时候不需要反复通断电，能大幅提升现场调试的效率。

从安装边界与尺寸适配角度来说，这款阀组的单阀宽度做了窄体化设计，六个阀位集成后的整体宽度比同规格零散阀组拼接的尺寸小近三分之一，安装孔位在汇流板的底部两侧，采用通孔式安装设计，可直接通过螺栓固定在设备的安装背板或者气动控制箱内，安装面的平面度要求控制在0.1mm以内，避免安装时汇流板受力变形导致内部阀芯卡滞。气路接口方面，工作气口采用了快插式接头结构，适配常用的外径6mm气动软管，安装时直接把气管插入接口即可完成密封连接，不需要额外缠绕生料带或者安装密封垫，主进气口与主排气口设置在汇流板的侧端，接口尺寸比工作气口大一档，满足六路阀同时工作时的气源流量供给需求，不会出现供气不足导致执行元件动作迟缓的问题。线圈部分的电气接口采用了顶部接线的标准接线座，每个线圈的接线端子独立排布，接线时可对应每一路的控制信号单独接线，接线座带有防护盖板，能避免车间内的粉尘、切削液溅入接线端导致的短路问题，整体防护等级满足车间常规工业环境的使用要求。

在实际选型适配的时候，需要注意这类阀组的工作压力范围通常在0.15-0.8MPa之间，适配常规工厂压缩空气供气压力，使用时需要在阀组进气端加装空气过滤减压阀，去除压缩空气中的水分与杂质，同时把供气压力调整到合适的范围，避免压力过高导致阀体内密封件过早磨损，或者压力不足导致执行元件输出力不够。阀组的排气端建议加装消音器，降低排气时的噪音，改善车间工作环境，同时避免粉尘从排气口倒灌入阀体内影响阀芯动作寿命。从结构建模的角度来说，这款模型完整还原了汇流板的内部气路通道、单阀的阀芯装配关系、线圈与接线座的外部结构、快插接头的细节特征，在做设备整体三维布局的时候，可以直接调取这个模型进行安装空间校核，提前预留好接线与气管插拔的操作空间，避免后期装配时出现干涉问题。每个阀位之间的密封结构采用了阀片式密封，相邻阀位之间通过密封垫实现气路隔离，建模时也还原了密封槽的位置与尺寸，在做阀组扩展设计的时候，可以参考这个密封结构的尺寸，调整汇流板的长度来增减阀位数量，适配不同工位数量的气路控制需求。
