集成阀组与继电器的气动控制模组结构

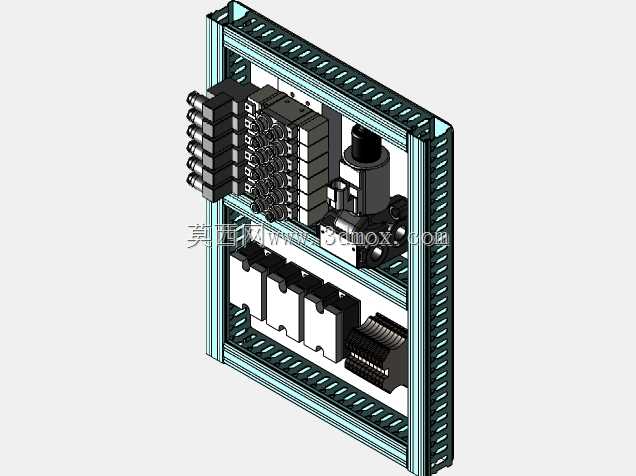

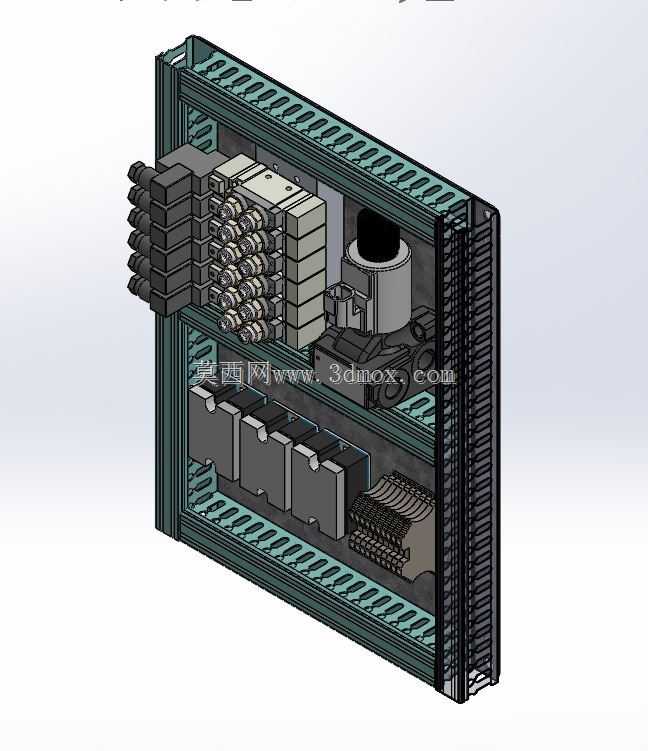

　　在自动化生产线的气动执行单元配套、小型设备气路集成改造场景里，这类集成式气动控制模组是解决零散气路布线杂乱、阀件安装分散、电控气路衔接效率低问题的核心结构件。不同于传统分散安装的气动阀组与继电器分开放置的布局，该结构将气动阀岛、电磁驱动阀件、中间继电器组全部整合在同一块安装基板的封闭框架内，所有气路接口统一排布在模组侧端，电控接线端集中布置在阀组下方的接线区域，能大幅减少现场安装时的气路配管长度与接线走线工作量，同时封闭的框架结构可以阻挡车间内的切削碎屑、焊接飞溅、粉尘落入阀件与继电器触点间隙，降低日常运维的故障排查难度。从结构设计逻辑来看，整个模组采用分层排布的思路，上层区域集中布置多联气动阀组，每片阀的气路通道通过基板内部的预制气路槽连通，无需在阀件外部额外接装大量转接气管，阀组侧端预留统一的进气口与工作气口，对接执行气缸时只需将气管插入对应快插接口即可完成气路连接；下层区域对应布置继电器组，每路继电器的输出端直接通过短接线对接上层电磁阀的电控引脚，省去了外部转接端子排的额外安装空间，继电器与阀组之间预留15mm左右的散热间隙，避免阀组长时间工作产生的热量传导至继电器线圈，造成继电器触点过热氧化的问题。

　　整个模组的安装框架采用两侧带格栅散热槽的型材结构，框架整体的安装孔位统一布置在背部四个角点，适配标准工业铝型材机架的安装间距，安装时不需要额外制作转接板，直接通过螺栓即可将整个模组固定在设备机架的对应安装位。从安装边界尺寸来看，模组整体厚度控制在120mm以内，不会过多占用设备内部的横向安装空间，侧端的气路接口距离框架边缘预留20mm的操作空间，方便现场施工时插拔气管、调整气路接头的锁紧程度，接线区域的端子排距离模组下边缘预留30mm的走线空间，方便多芯控制电缆的绑扎与固定，避免电缆弯折半径过小造成线芯断裂的问题。

　　在实际工况使用中，这类集成模组可以直接配套在小型自动化装配工位、工件夹紧工装、气动上下料机构的控制端，不需要设计人员单独绘制阀组安装板、继电器安装支架的加工图纸，也不需要现场逐一核对阀件与继电器的接线对应关系，整个模组作为一个独立的控制单元，可以直接对接设备的主控制系统，大幅缩短设备的组装调试周期。结构设计时还考虑了后续维护的便利性，框架正面的盖板采用快拆式结构，不需要完全拆卸整个模组即可打开盖板检查内部阀件的工作状态、继电器触点的吸合情况，阀组上的每一片单阀都可以单独拆卸更换，不需要拆解整个阀组的气路连接，继电器也采用标准导轨安装结构，单个继电器出现故障时可以直接插拔更换，降低运维的备件成本与停机时间。

　　气路部分的设计还兼顾了不同压力等级的气路隔离需求，基板内部的气路槽将高压供气回路与低压控制回路做了物理分隔，避免不同压力的气路之间出现串气问题，阀组上的每一路气口都预留了压力检测孔位，调试时可以直接接入压力表检测对应回路的工作压力，不需要在外部气管上额外加装检测接头。电控部分的继电器组每路都带动作指示灯，调试时可以直接通过指示灯的亮灭判断继电器的输出状态，不需要使用万用表逐路测量电压，提升现场调试的效率。整个模组的结构强度经过校核，框架采用硬质铝合金材质，在承受1MPa的供气压力时不会出现基板变形、气路泄漏的问题，安装后的整体抗振性能可以满足常规工业设备的运行振动要求，不会因为设备运行时的长期振动造成阀件松动、接线脱落的故障。
