阀块类小型冲压裁切模具结构设计

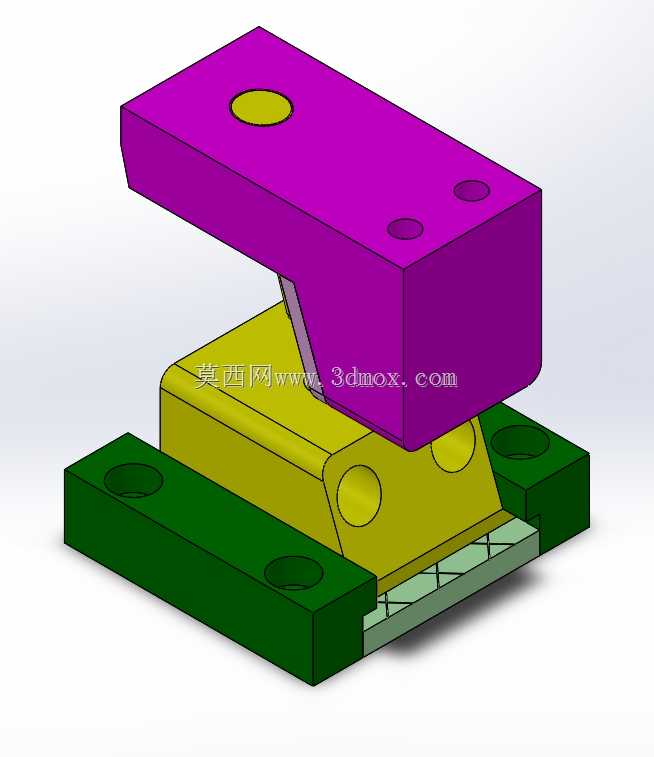

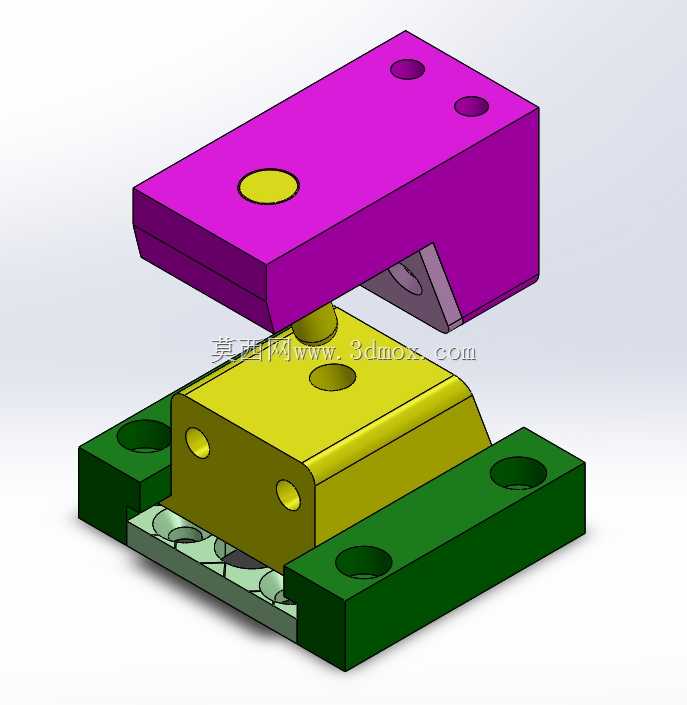

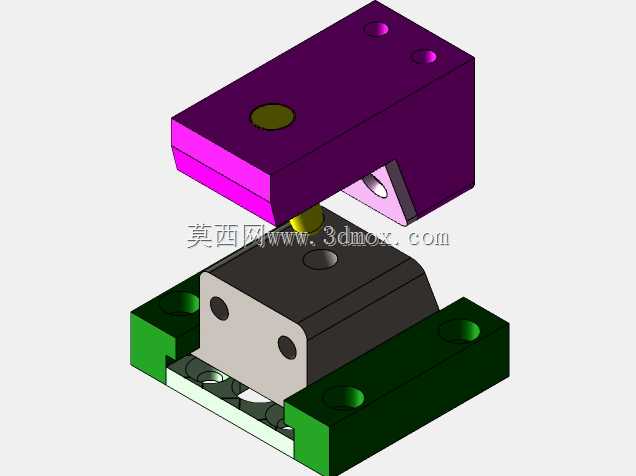

　　这套模具结构主要面向仪表类阀块生产中的小型金属薄片裁切、局部压型工序，在阀块组装前的密封垫片、定位弹片加工场景中应用较多，不少气动控制回路里的小型阀组，其内部密封件、定位件的尺寸精度直接影响阀块的气密性与动作响应速度，这类小型模具就是为了适配小批量多批次的阀块配件加工需求设计的。从结构拆分来看，整套模具分为上模、下模、导向定位三个核心部分，上模的紫色安装板为模柄固定端，直接对接冲床滑块的安装面，板上预留的两个沉头孔用于将上模部分锁紧在滑块端面，中间的黄色圆形凸台是成型冲头的固定座，冲头与固定座采用H7/m6的过渡配合，避免冲压过程中冲头出现径向窜动，凸台侧面的三角加强筋是为了抵消冲切瞬间的侧向力，不少小型模具在冲切薄金属片时容易出现冲头偏摆，就是因为忽略了侧向受力的补强，这个加强筋的位置刚好对应冲切力的反方向，能把偏摆量控制在0.02mm以内。下模部分的绿色安装板是固定在冲床工作台面上的，板上的四个沉头孔对应工作台的T型槽安装位，安装时可以根据冲床的台面尺寸调整固定位置，中间的黄色凹模座与下模安装板之间设置了可拆卸的垫板，当冲切不同厚度的材料时，只需要更换不同厚度的垫板就能调整合模间隙，不需要重新加工凹模，大幅降低了配件更换成本。凹模座上的两个圆形定位销是用来放料定位的，加工时只需要将条料靠紧两个定位销，就能保证每一次冲切的位置精度，避免出现料边偏移导致的废品。

　　上下模之间的合模导向没有采用传统的导柱导套结构，而是通过凸模与凹模的自导向斜面完成合模对位，这种设计适合冲切行程小于10mm的小型工序，能减少模具的整体外形尺寸，整套模具闭合后的整体高度控制在120mm以内，安装面的长宽尺寸为180mm*100mm，不需要占用大型冲床的安装空间，普通16吨级的小型台式冲床就能完成安装使用。在实际生产场景中，这套模具主要适配0.1mm到0.5mm厚度的铜片、铝片以及不锈钢密封垫片的冲切，冲切刃口的间隙根据材料厚度调整，冲切0.3mm不锈钢时间隙控制在0.03mm左右，能保证冲切断面无毛刺，不需要后续的去毛刺工序，直接可以用于阀块的组装。

　　设计时特意将凹模的刃口部分做成了可拆卸的镶件结构，当刃口出现磨损后，只需要拆下镶件进行刃磨或者更换，不需要拆卸整套模具，大幅缩短了停机维护的时间。另外下模座上预留的排料缺口，能让冲切完成的成品直接从缺口滑落至下方的收料盒，不需要人工手动取件，避免操作过程中出现安全隐患，也能提升连续冲压的效率。不少阀块生产车间在做小批量配件试制时，不需要开大型的连续模，用这套简易的复合模结构就能完成加工，制造成本仅为大型连续模的十分之一，而且调试难度低，新入职的模具调试人员只需要简单培训就能完成合模间隙的调整与试冲。

　　在安装边界上，上模安装板的两个固定孔中心距为60mm，适配多数小型冲床的滑块安装孔位，下模安装板的固定孔为长圆形设计，允许的安装调整范围为±10mm，就算冲床台面的T型槽位置有小范围偏差，也能顺利完成安装固定，不需要额外加工转接板。合模时的行程限位依靠上模座与下模座的贴合面完成，不需要额外设置限位块，当冲床滑块下行到下死点时，上下模的安装面刚好贴合，能保证冲切深度的一致性，避免出现冲切过深损坏刃口或者冲切过浅导致材料未完全切断的问题。
