AH-64阿帕奇武装直升机外观结构建模

本次建模还原的AH-64构型，核心面向军用装备仿真推演、国防科普展陈、航空教具开发等场景，在结构还原上优先保障气动外形的工程合理性，而非单纯的视觉复刻。从实际用途来看，该构型对应的实机是现役主力重型武装直升机，承担低空火力支援、反坦克作战、空中侦察警戒等任务，建模过程中对机身轮廓、旋翼系统、尾桨布局、起落架结构的还原，都严格匹配实机的气动设计逻辑，避免出现影响仿真精度的外形偏差。

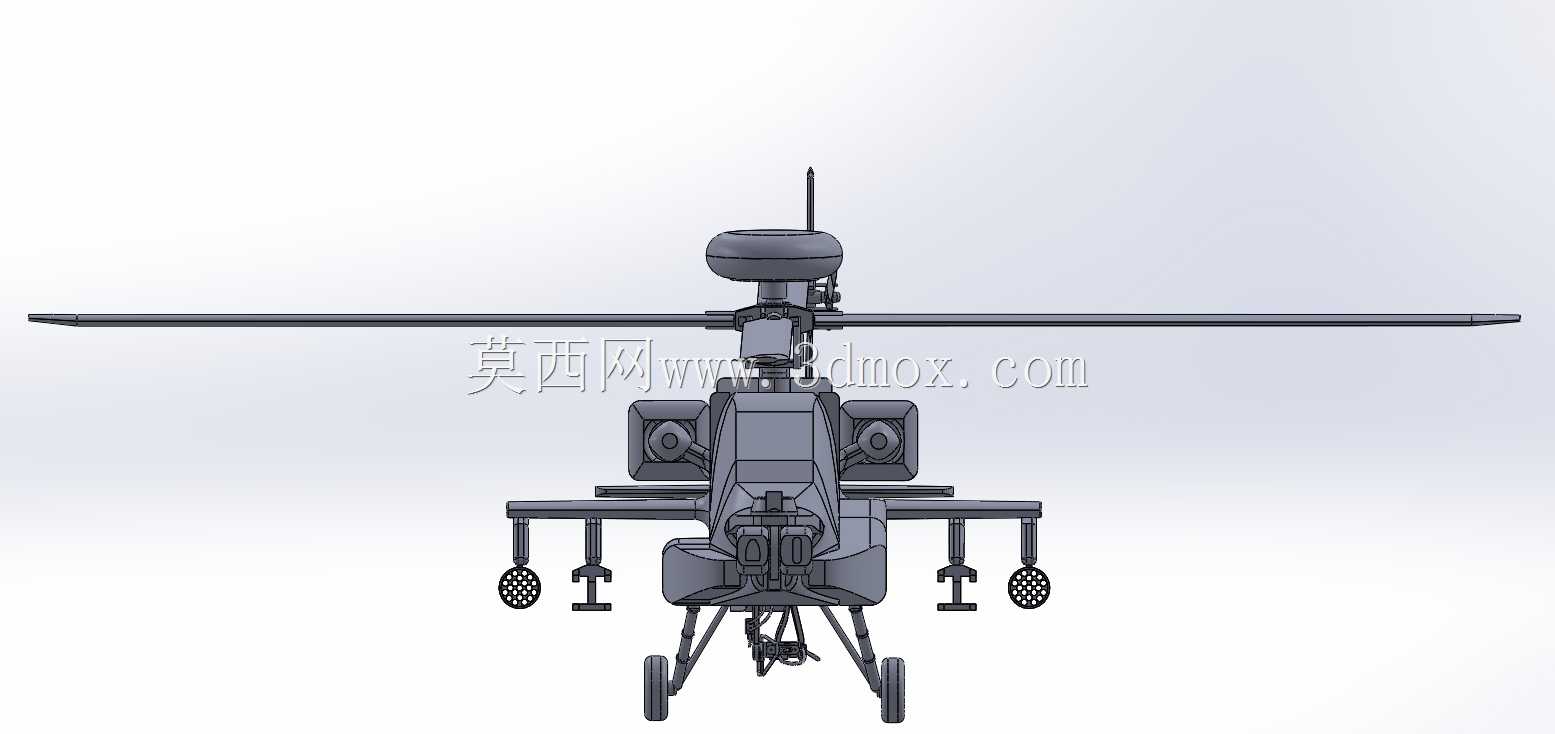

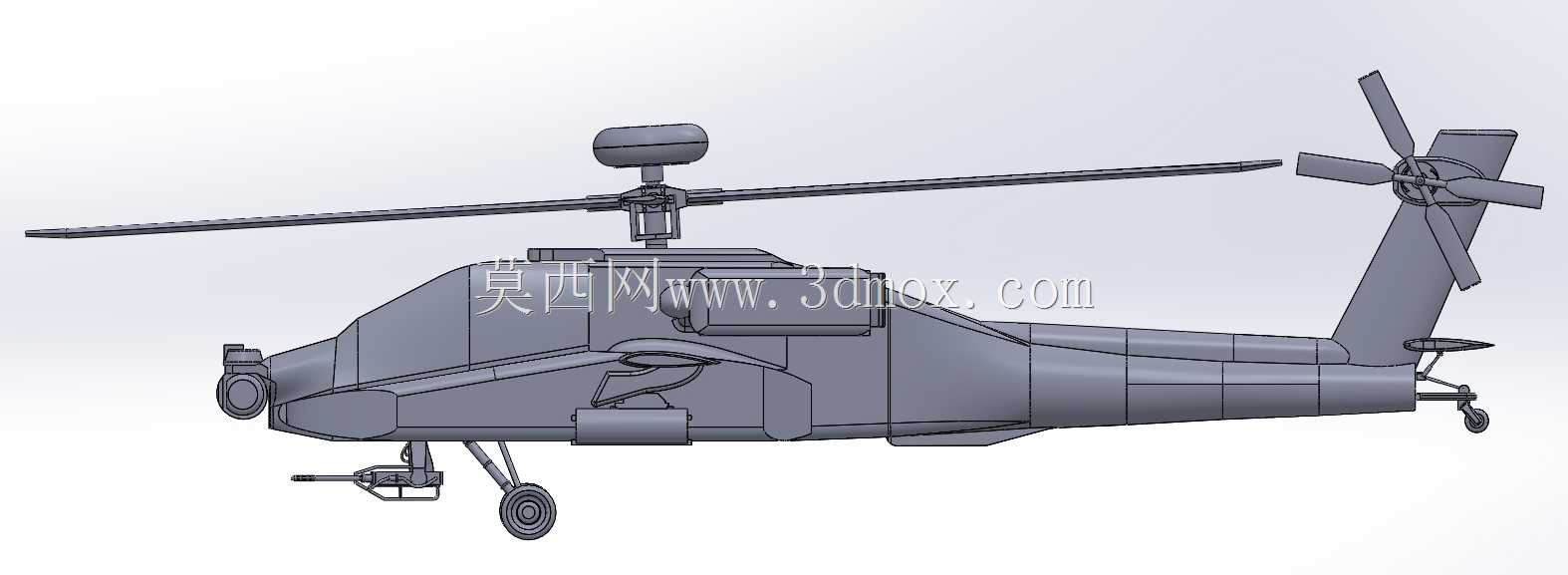

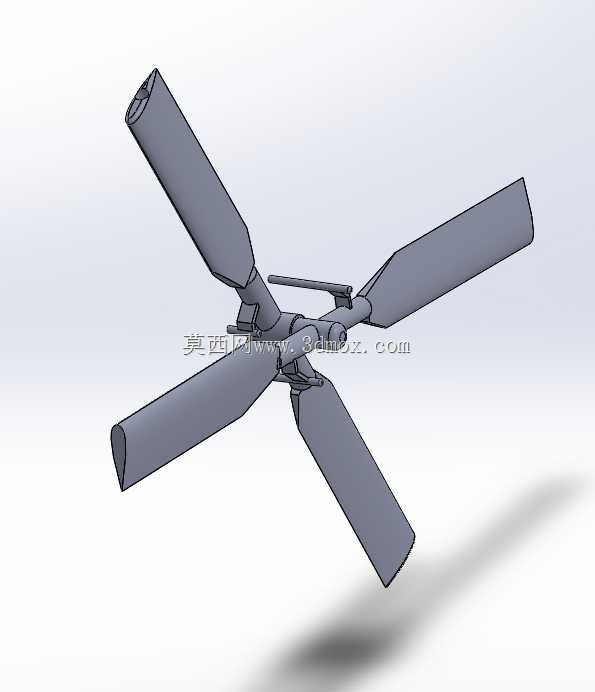

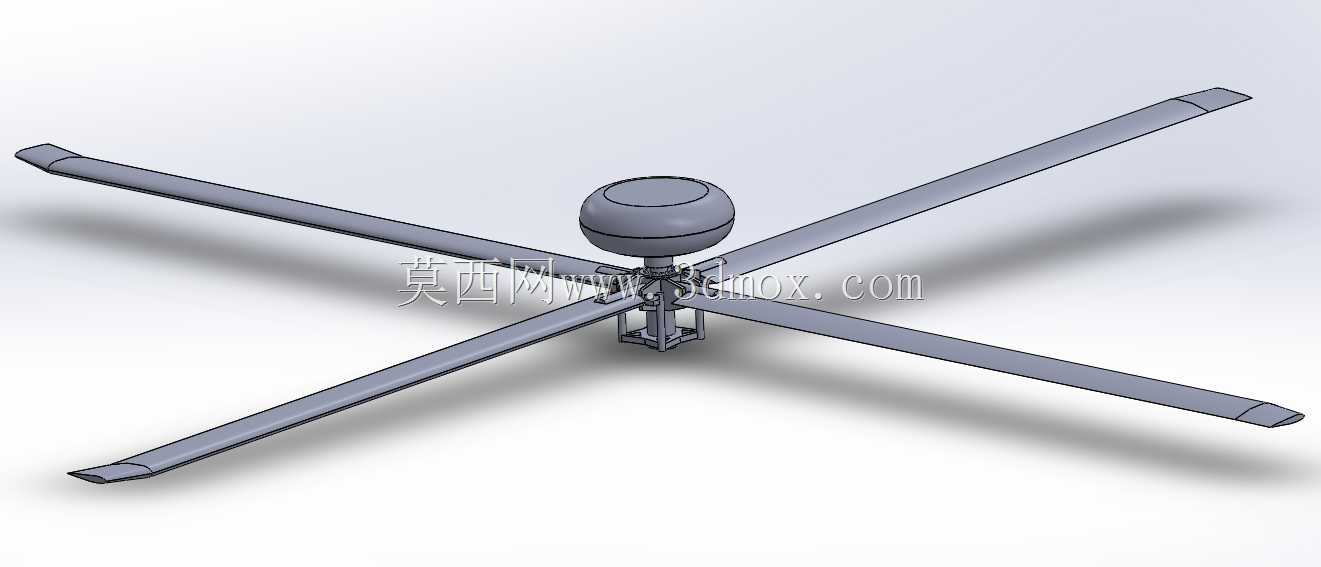

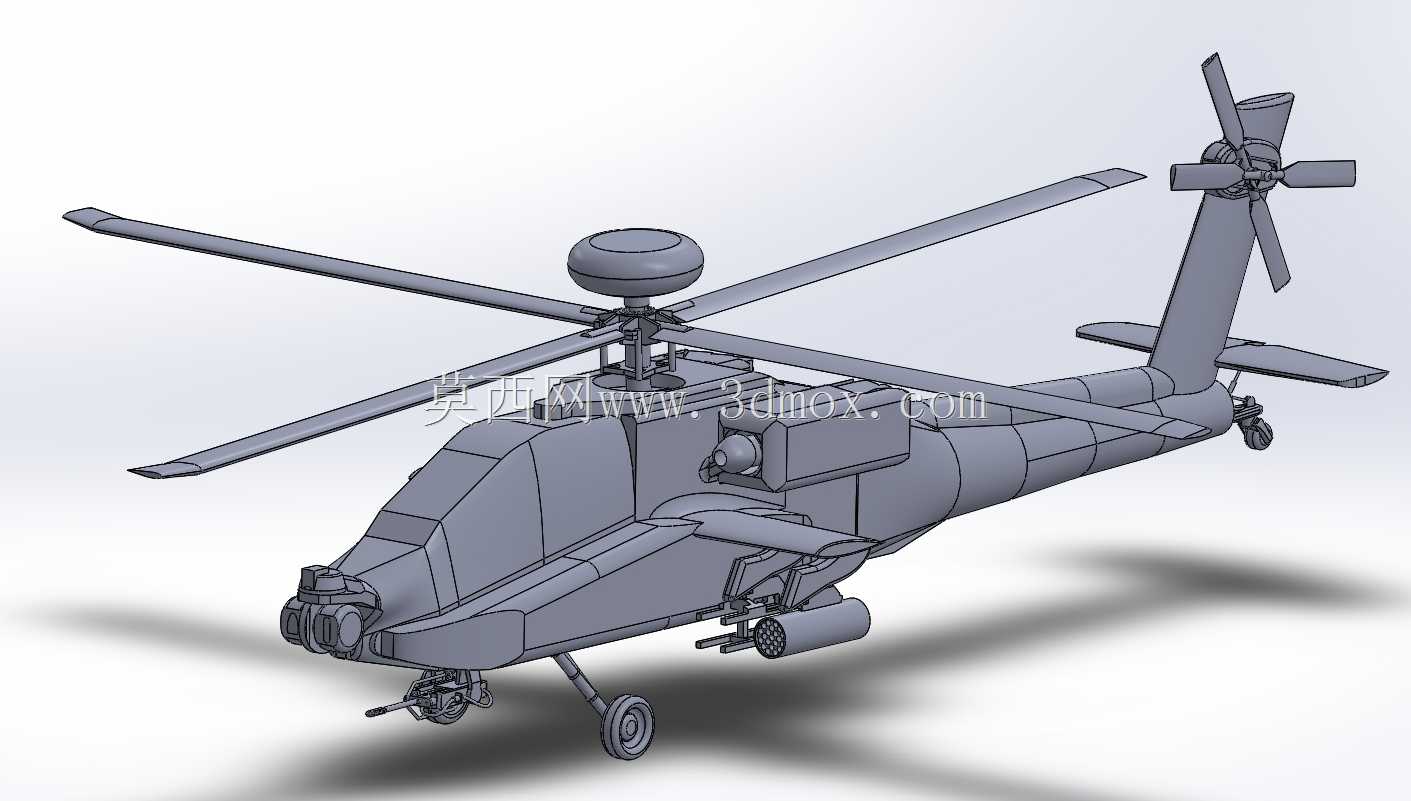

设计思路上，首先围绕旋翼系统做结构基准锚定：主旋翼采用四叶柔性桨叶布局，桨毂顶部保留了毫米波雷达的安装基座，这一结构是长弓阿帕奇构型的核心识别特征，建模时单独拆分了桨叶、桨毂、雷达罩三个独立装配体，方便后续做旋翼转动的运动仿真，也能匹配不同渲染场景下的结构拆分需求。尾桨采用十字交叉四叶布局，安装在尾梁末端的垂尾右侧，垂尾与平尾的相对位置、尾轮的安装点位都严格参照实机的重心配平逻辑，确保整机的重心落在主旋翼轴的合理偏移范围内，符合旋翼飞行器的配平设计原则。

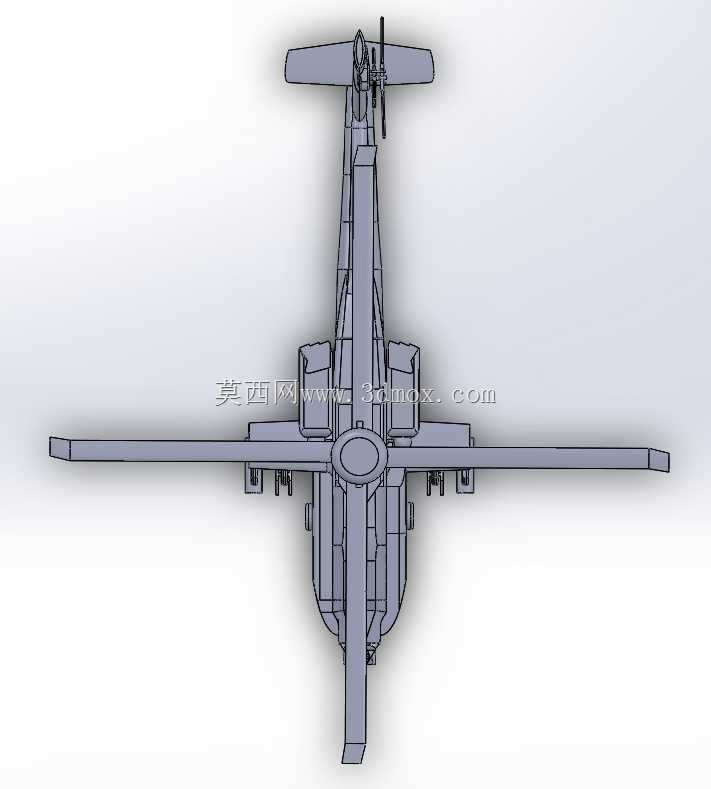

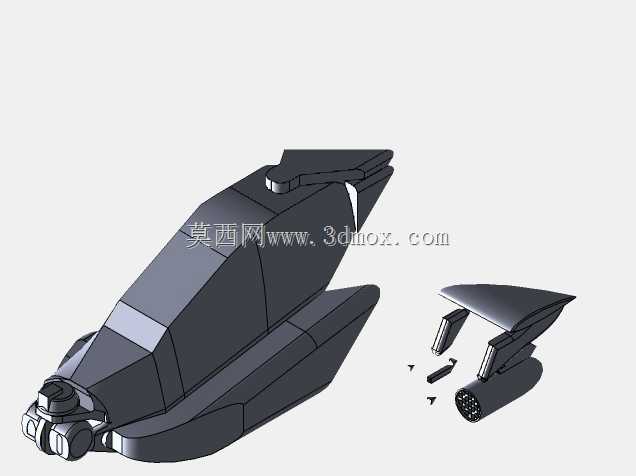

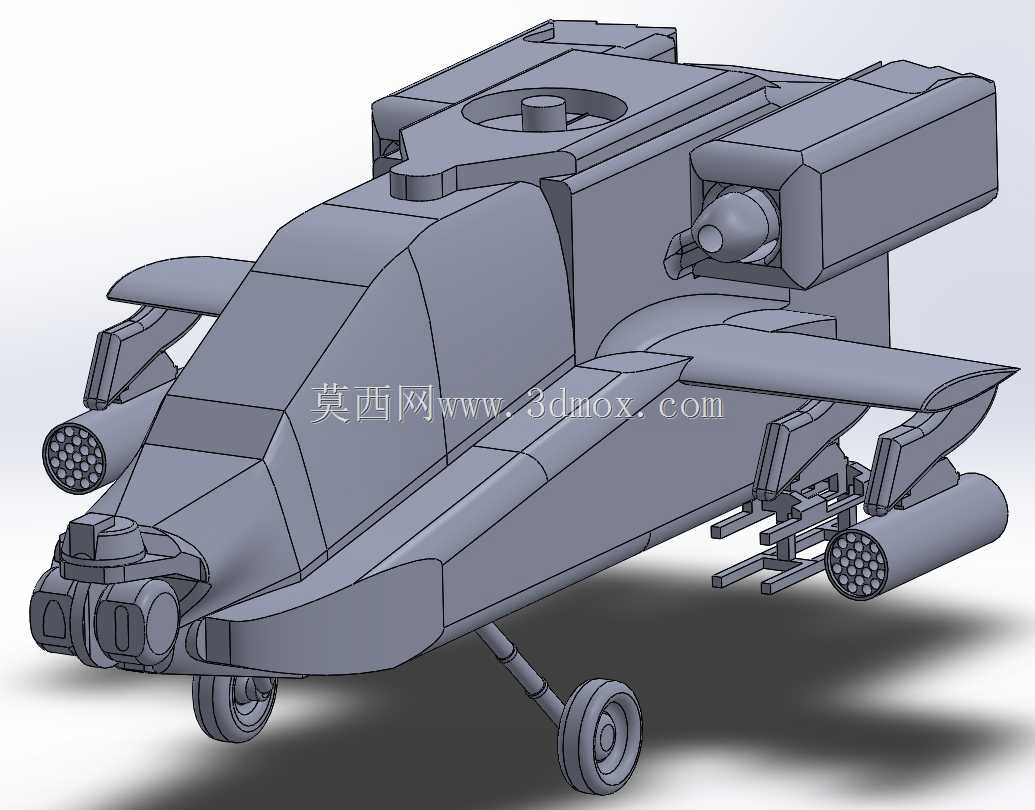

机身主体采用窄体流线型设计，纵列双座座舱的风挡倾角、机头光电探测转塔的安装位置、机身两侧短翼的挂载接口都做了结构还原，短翼下方预留了武器挂点的安装基准，本次展示的非武装构型仅保留了挂点接口结构，未加装火箭弹发射巢、反坦克导弹等外挂组件，可根据后续使用需求快速拓展挂载结构。前三点式起落架采用后跪式缓冲结构设计，主起落架安装在机身中部下方，尾轮安装在尾梁末端，所有起落架的轮距、轴距参数都匹配实机的地面停放与着陆冲击缓冲要求，缓冲支柱的行程预留量符合实际起降的结构变形边界，避免做运动仿真时出现结构干涉。

从安装边界与外形尺寸来看，建模时严格控制了整机的长宽高比例：主旋翼旋转直径、尾桨旋转直径、机身长度、机高的比例关系完全匹配实机的公开参数，机身表面的蒙皮分块、检修口盖的位置都做了简化还原，既保证外形辨识度，又控制了模型的面数，适配实时渲染、3D打印、虚拟仿真等不同使用场景的性能要求。机头下方的链式机炮安装座保留了转动自由度的结构基准，可实现方位角、高低角的转动仿真，匹配实际作战时的火力覆盖范围设计逻辑。机身侧面的发动机舱进气口、排气口的外形与位置都做了对应还原，确保气动外形的连续性，不会出现破坏流场仿真合理性的突兀结构。

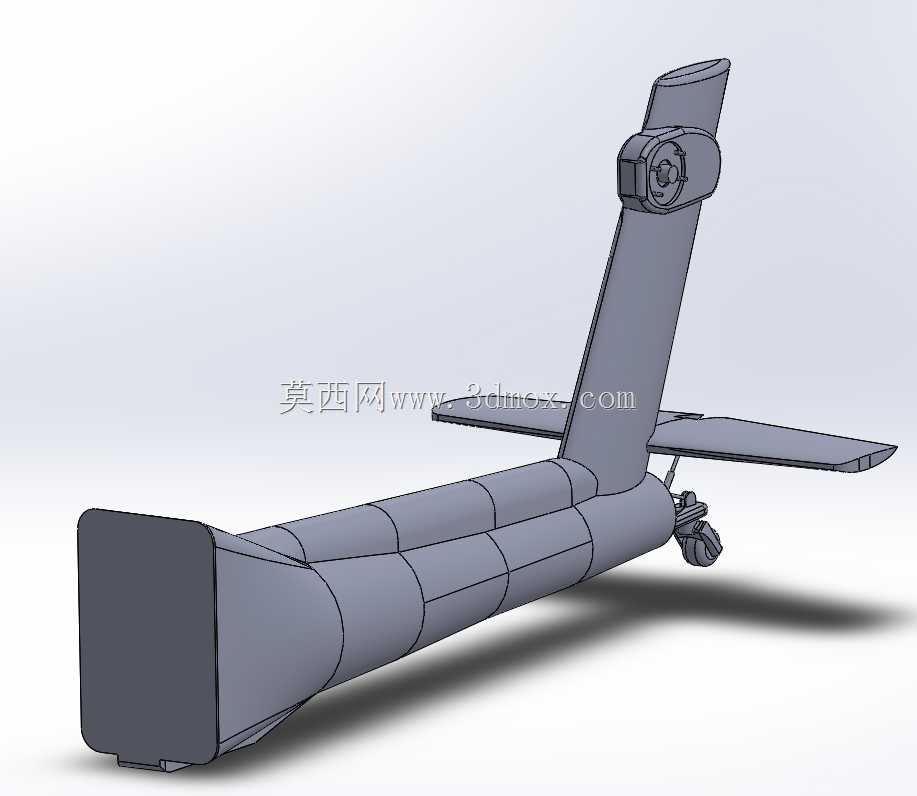

在细节处理上，没有过度追求无关的小零件堆砌，而是优先保障核心结构的工程准确性：比如平尾的安装角、垂尾后掠角都符合实机的飞行稳定性设计要求，尾梁的长细比匹配实机的尾部结构强度设计逻辑，短翼的后掠角与安装角满足飞行时的升力配平需求，能够抵消部分主旋翼产生的下洗气流影响。整个模型采用实体建模逻辑构建，所有曲面都做了连续性检查，不存在破面、重叠面等几何错误，可直接导入各类仿真软件做气动计算、运动学分析，也可直接用于3D打印制作等比例实体模型，适配航空专业教学、国防主题展陈、军事仿真系统开发等多场景的使用需求。建模过程中特意规避了非武装构型下不需要的外露管线、武器组件等结构，保持机身外形的整洁性，同时保留了所有核心结构的安装接口，方便后续根据不同使用场景做结构拓展，比如加装外挂副油箱、电子战吊舱、不同类型的武器挂载等，无需对机身主体结构做大幅修改，具备较好的结构拓展性。
