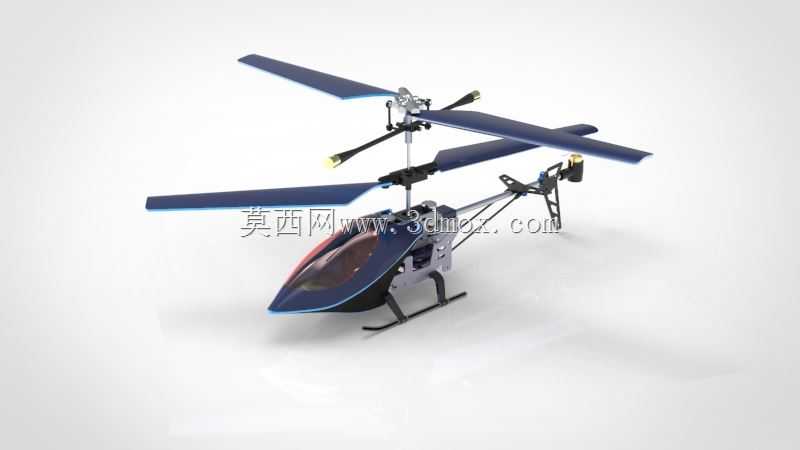

直升机旋翼传动及机身结构三维设计

　　在航空装备研发与教学演示场景中，直升机结构的三维数字化模型是开展结构分析、装配验证、原理展示的核心载体，区别于固定翼飞行器，直升机依靠旋翼提供升力与推进力，其结构设计的合理性直接决定飞行稳定性、载荷承载能力与机动性能，本次呈现的直升机三维结构，完整覆盖了从主旋翼总成、尾桨传动、机身承力框架到起落架布局的全系统细节，可直接用于结构力学仿真前置建模、机务维修实训演示、航空科普展品开发等多个实际场景。从实际用途来看，该结构模型既可以作为航空类院校飞行器设计专业的教学案例，帮助学员理解单旋翼带尾桨直升机的扭矩平衡原理、旋翼周期变距操纵逻辑，也能为小型无人直升机的改型设计提供结构参考，尤其是主旋翼桨毂与主轴的连接结构、尾梁与机身的过渡段设计，均参考了成熟通用直升机的工程化方案，规避了概念模型常见的结构干涉、受力路径不合理问题。在功能特性层面，模型还原了直升机核心系统的配合关系：主旋翼部分保留了桨夹、挥舞铰、摆振铰的相对运动空间，建模时严格按照实际铰接结构的活动范围预留间隙，可直接导入运动仿真模块验证旋翼的锥体形成过程、变距操纵的动作传递路径；尾桨传动段从主减速器输出端到尾桨毂的传动轴走向，完全贴合尾梁内部的安装空间，没有出现传动路径与尾梁蒙皮、结构肋的干涉问题；机身部分区分了前舱驾驶段、中部载荷舱、后部动力舱的承力框架布局，框梁与蒙皮的连接位置按照铆接装配的实际工艺预留了连接点位，起落架的滑橇结构与机身底部的连接支座，按照垂直着陆冲击载荷的受力方向做了局部加强结构的还原。

　　设计思路上，建模过程优先保证结构的工程合理性而非单纯外观还原，首先确定主旋翼直径与机身长度的比例关系，参考轻型通用直升机的尺寸边界，将主旋翼旋转面直径与机身总长的比值控制在1.2:1的合理区间，避免出现旋翼旋转时与尾梁碰撞的安全隐患；其次梳理全机受力路径，从旋翼产生的升力通过主减速器传递到机身主承力框，再通过机身纵梁传递到全机结构，最后由起落架承担地面载荷，整个传力路径上的结构件均做了等强度的结构简化，既保证模型的轻量化，又不会丢失关键受力结构的特征；针对安装边界的处理，模型中所有可拆卸部件的连接面均按照实际装配要求设置了定位基准，比如主减速器与机身主承力框的连接法兰、发动机与安装支架的定位孔位、尾梁与机身对接的定位止口，都保留了装配所需的定位特征，方便后续开展虚拟装配、公差分析等工作。

　　外形尺寸方面，模型按照轻型直升机的实际尺寸比例构建，机身最大宽度控制在1.8米等效尺寸，主旋翼桨叶的弦长与展长比例符合低速翼型的设计要求，尾桨直径与主旋翼直径的比值为1:6，满足扭矩平衡所需的推力输出要求，机身底部到地面的起落架高度预留了0.3米的维护操作空间，方便机务人员开展底部设备的检查与维护作业；安装边界上，动力舱的内部空间按照常见的涡轴发动机外廓尺寸预留了安装间隙，不会出现发动机无法装入舱段的问题，驾驶舱的操纵机构布局符合人体工程学要求，周期变距杆、总距杆、脚舵的位置与实际机型的操纵行程匹配，载荷舱的地板预留了标准货物系留点的安装位置，可满足不同载荷的固定需求。

　　在细节处理上，模型没有忽略实际使用中的结构细节，比如旋翼桨叶的翼型采用了适合低速飞行的对称翼型，桨尖做了后掠处理以降低旋转噪声，尾梁上的水平安定面与垂直安定面的安装角按照飞行稳定性要求设置了合理角度，机身表面的检修口盖位置与内部设备的维护需求对应，不需要拆解大面积蒙皮即可完成核心设备的检修作业；整个模型的结构分块完全按照实际制造的工艺分离面划分，机身段、尾梁段、旋翼系统、动力系统、起落架系统均可单独拆分，方便开展分系统的结构分析与方案迭代，比如需要调整旋翼参数时，可单独调出旋翼总成部分修改桨叶弦长、扭转角等参数，不需要改动全机其他结构，大幅提升设计迭代的效率。
