飞机系统用圆柱式弹簧减震构件

在民用及通用航空器的管路阀组安装场景中，这类圆柱式弹簧减震构件的应用十分普遍，它主要承担阀块与安装基座之间的振动隔离、冲击缓冲作用，避免机载设备运行过程中产生的高频振动、气流脉动冲击直接传递到阀件内部，造成密封面磨损、阀芯卡滞或者连接紧固件松动的问题。从实际装机的工况来看，航空器在起飞、爬升、巡航以及降落的全流程中，机身结构会传递来自发动机、气流扰动的多频段振动，尤其是液压、燃油管路附近的阀块组件，本身内部存在介质流动带来的压力脉动，如果没有配套的减震结构做隔振处理，阀件的使用寿命会大幅缩短，甚至可能在飞行过程中出现功能失效的风险。

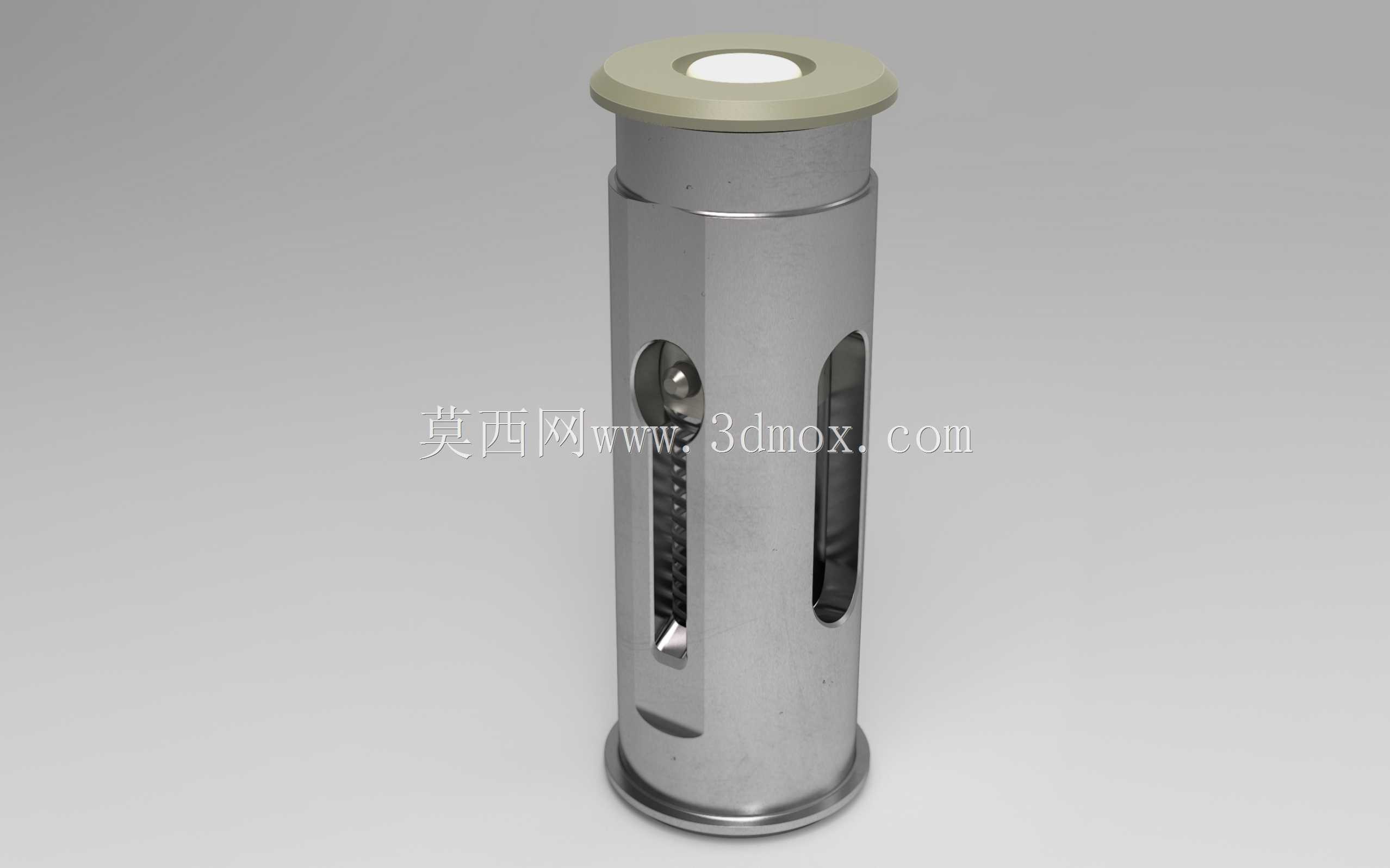

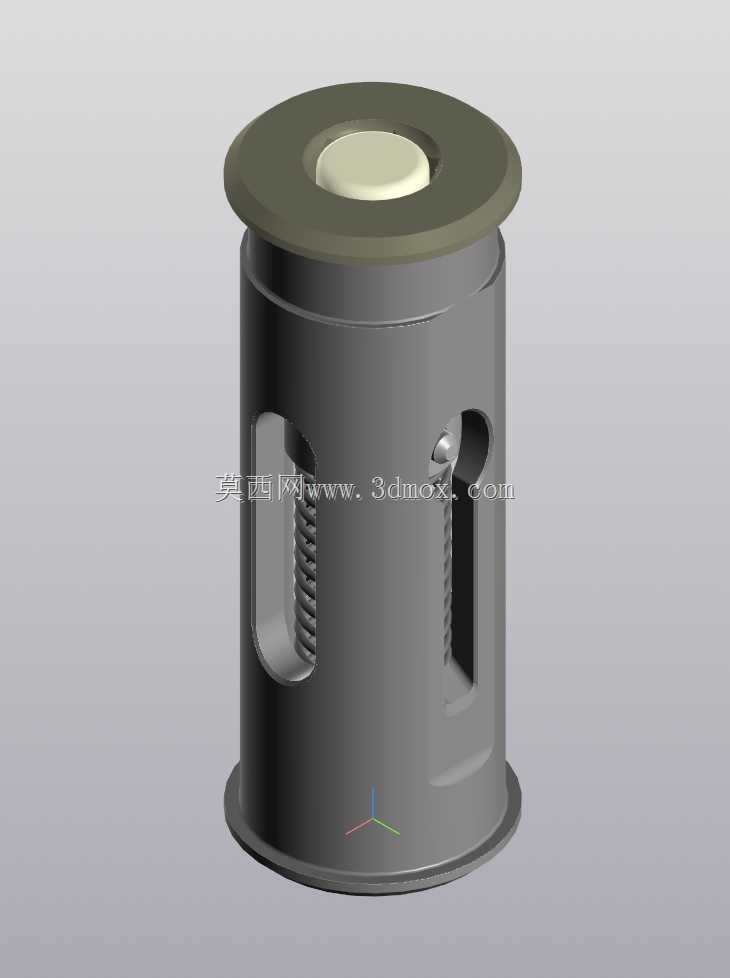

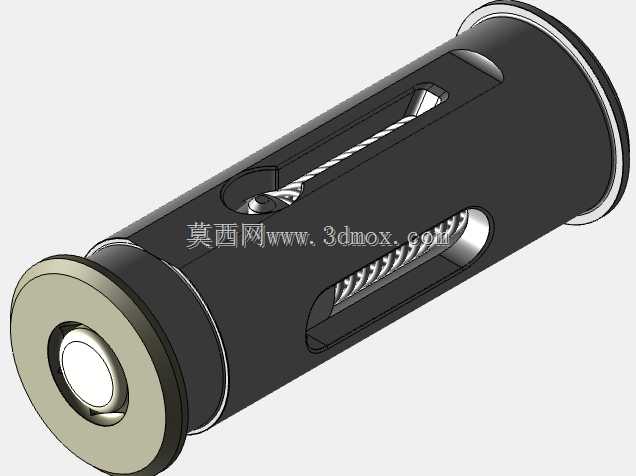

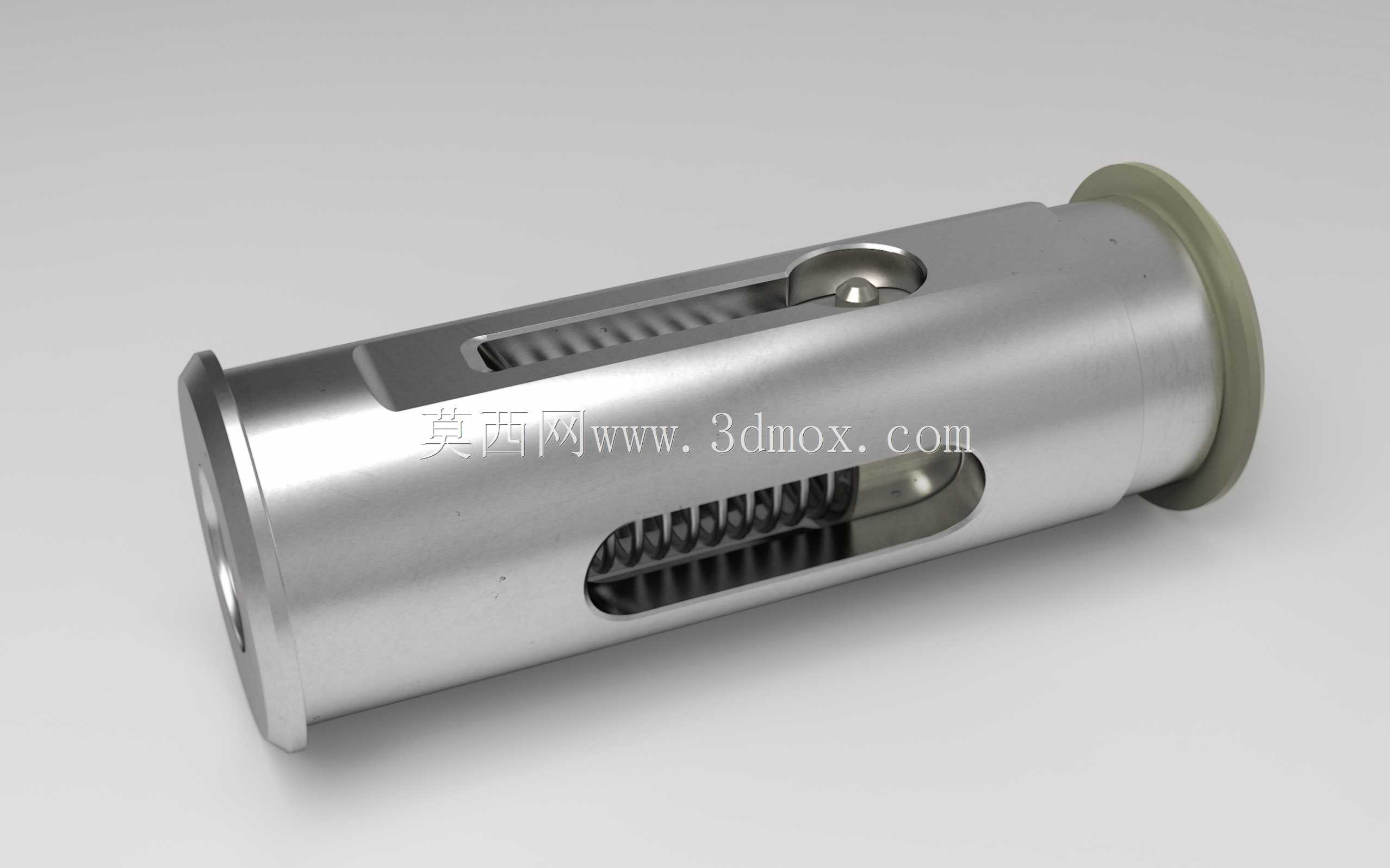

这款减震构件采用了同轴圆柱式的整体布局，外壳为一体化金属筒体结构，表面做了硬质氧化处理，能够适应机载环境下的温度交变、腐蚀介质接触等严苛使用条件。筒体侧面开设的长条形观察窗口，是为了方便运维人员在不拆解构件的情况下，直接观察内部弹簧的压缩状态、是否出现断裂或者卡滞的异常情况，窗口边缘做了倒圆角处理，避免应力集中导致筒体在长期受载情况下出现裂纹。筒体两端的安装端面分别设置了定位凸台，上端面的非金属衬垫直接与被支撑的阀块底面接触，既可以起到一定的辅助隔振作用，也能避免金属接触面之间的硬接触造成磨损，下端面的定位止口与安装基座的安装孔配合，保证安装过程中的同轴度，减少侧向载荷对内部弹簧的偏磨影响。

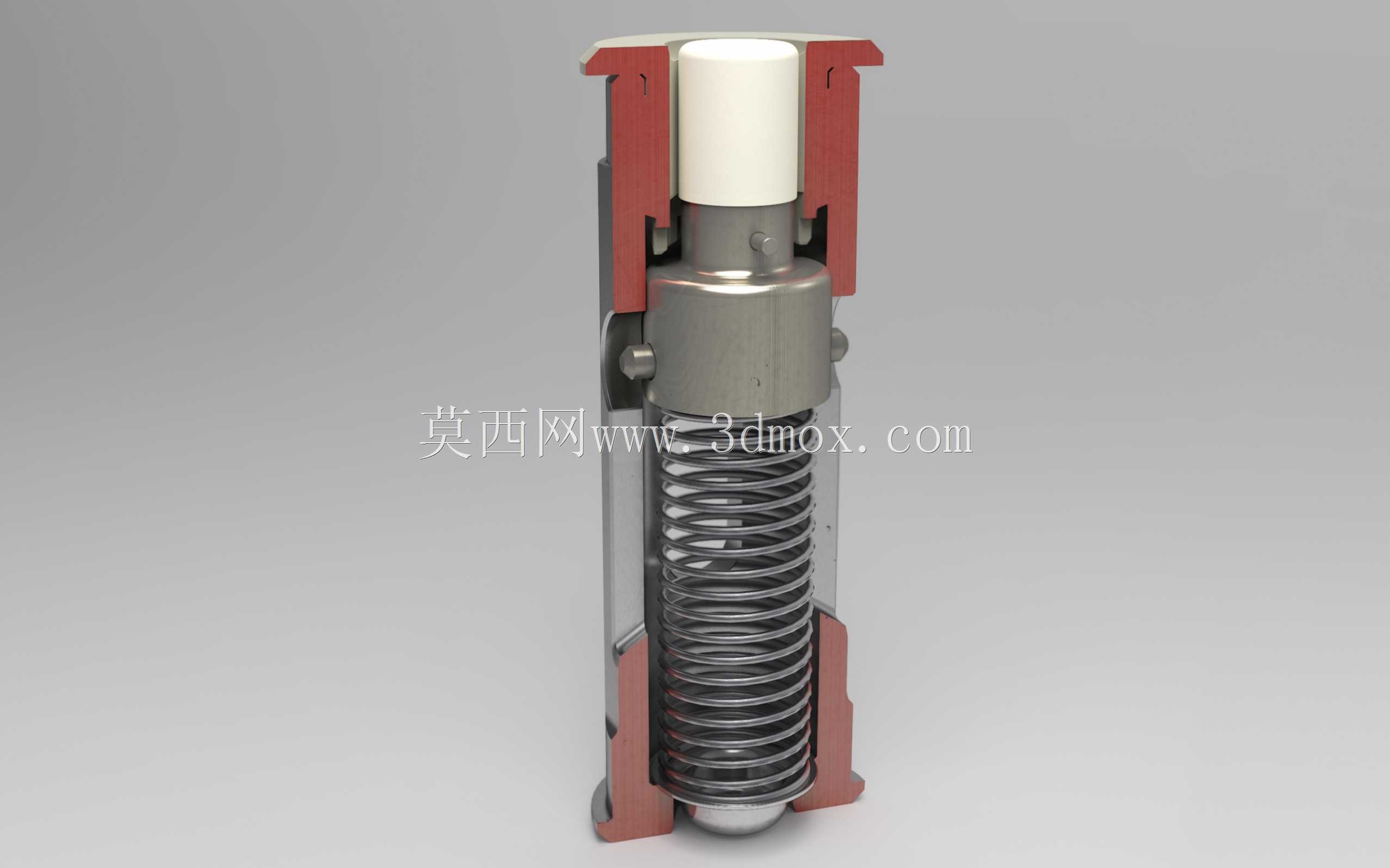

从结构设计的逻辑来看，内部的圆柱螺旋弹簧是核心的承载与缓冲元件，弹簧的刚度匹配是整个构件设计的关键，需要根据所支撑阀块的重量、机载振动的主频范围做精准匹配：刚度过高会导致隔振效率不足，振动传递率过高无法达到减震效果；刚度过低则会在受到冲击载荷时出现过大的位移量，导致阀块连接管路出现拉扯变形，甚至造成管路接头泄漏。弹簧与筒体之间预留了均匀的径向间隙，避免弹簧在压缩过程中与筒体内壁发生摩擦，保证弹簧的伸缩动作顺畅，同时在筒体内部设置了弹簧导向结构，限制弹簧在受侧向力时出现过度歪斜，保证缓冲过程中受力始终沿轴向传递。

在安装边界方面，这款减震构件的整体外径适配常规机载阀块的标准安装间距，筒体长度满足安装后弹簧预压缩量的设计要求，安装时不需要额外加工复杂的适配结构，直接通过两端的连接孔与阀块、基座做螺栓固定即可，安装流程符合航空设备维护的快装要求。构件的整体重量控制在较低水平，符合航空器设计中对零部件轻量化的要求，不会给机载结构带来额外的重量负担。从实际使用的性能表现来看，这款减震构件能够有效过滤10Hz以上的高频振动，在受到3g以内的瞬时冲击载荷时，最大压缩位移控制在安全范围内，不会出现刚性碰撞，能够为配套的阀块组件提供稳定的支撑与隔振保护，在小型通用飞机、直升机的液压、燃油阀组安装场景中都有较高的适配性。

建模过程中对构件的所有配合间隙都做了1:1的还原，包括筒体与端盖的配合公差、弹簧的自由长度与预压量、观察窗口的尺寸位置都和实际装机零件保持一致，能够直接用于虚拟装配中的干涉检查、安装路径模拟，也可以作为同类减震构件设计时的参考原型，帮助结构设计人员快速把握这类机载减震零件的设计要点，减少前期方案论证阶段的重复建模工作量。
