立式单工位砂带磨削打磨设备结构设计

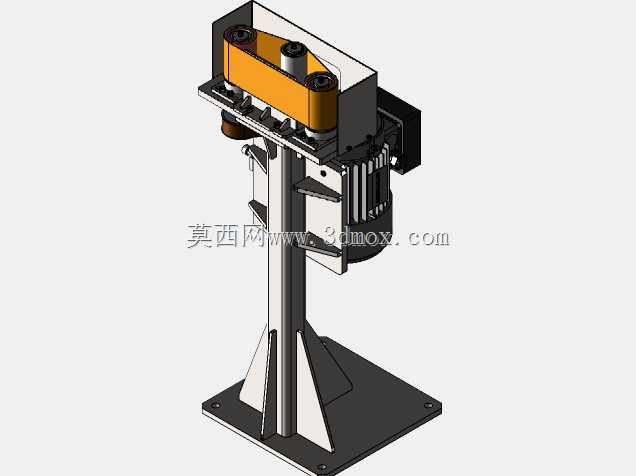

　　这款立式砂带打磨设备的结构设计，首先要匹配中小机加工车间、五金制品加工工位的实际使用需求，这类场景里经常需要处理小型金属工件的飞边去除、焊缝打磨、表面氧化层清理、异形面光整加工，相比固定式砂轮打磨，砂带磨削的接触面积更大、磨削温升更低，不容易出现工件表面烧伤的问题，同时砂带的柔性接触特性可以适配一定弧度的工件表面，不需要频繁更换磨具就能完成多种轮廓的加工。从整体结构布局来看，设备采用立式单立柱支撑结构，底部是方形安装底板，四个角预留了螺栓固定孔，安装时可以直接通过膨胀螺栓固定在水泥工位地面或者钢制工作平台上，安装边界需要预留至少前后800mm、左右600mm的操作空间，方便操作人员站在设备前方手持工件进给，同时预留砂带更换、日常维护的操作余量，设备整体高度控制在1.2米左右，操作面高度刚好适配成年人站立作业的手肘高度，不需要额外配置垫高工作台就能长时间操作，降低作业疲劳度。

　　设备上部的磨削工作头采用双滚轮张紧结构，主动轮直接和驱动电机输出端连接，省去了中间皮带传动的结构，减少了传动环节的功率损耗，同时也避免了皮带打滑带来的磨削转速不稳定问题，从动轮配置了张紧调节机构，可以通过侧边的调节螺栓调整两个滚轮的中心距，实现砂带的快速张紧与更换，张紧力调整到合适区间后，砂带高速运转时不会出现跑偏、窜动的问题，工作头外侧设置了半封闭的防护罩，只预留前方的磨削接触区域，既可以阻挡磨削过程中飞溅的金属碎屑，也能避免操作人员误触高速运转的砂带，提升作业安全性。

　　驱动电机直接集成在立柱上部的安装座上，电机外壳自带散热筋结构，长时间连续打磨作业时可以通过自然对流散热，不需要额外配置冷却风扇，电机和工作头的连接位置做了加强筋加固，避免高速磨削时产生的振动导致连接螺栓松动，立柱采用方形空心型钢制作，底部和安装底板之间焊接了三角形加强筋，提升整体结构的刚性，即使施加较大的磨削进给压力，也不会出现立柱晃动、磨削头偏移的问题，保证磨削精度的稳定性。从功能设计角度，这款设备可以根据加工需求更换不同粒度的砂带，粗磨时选用大粒度砂带完成大余量飞边、焊缝的快速去除，精磨时更换细粒度砂带完成工件表面的光整加工，达到Ra1.6以下的表面粗糙度要求，相比手持角磨机打磨，这款固定工位的砂带机磨削轨迹更稳定，加工出来的表面一致性更好，不会出现手持打磨常见的局部过磨、表面凹凸不平的问题，非常适合五金零件、小型铸件、冲压件的批量打磨工序。

　　设计过程中特意将设备的重心控制在立柱中心轴线上，底部安装底板的重量占整体设备重量的35%左右，即使在磨削侧施加较大的侧向压力，设备也不会出现倾翻风险，所有的转动部件都做了动平衡校正，高速运转时的振动幅度控制在0.02mm以内，不会因为振动传导到地面影响周边其他精密加工设备的正常运行。设备的走线全部内置在立柱空腔内部，外部没有裸露的电线，避免磨削产生的金属碎屑磨损电线绝缘层造成漏电风险，电机的控制开关设置在立柱侧方操作人员伸手就可以触碰的位置，紧急情况下可以快速切断设备电源，符合机械加工设备的安全设计规范。实际使用中，这类砂带机可以适配的加工场景非常广，除了常规的金属工件打磨，更换专用砂带后也可以完成木材、硬质塑料等非金属材料的表面砂光作业，设备的易损件只有砂带和滚轮轴承，日常维护只需要定期检查张紧机构的锁紧状态、轴承的润滑情况，不需要复杂的保养流程，非常适合小型加工车间的日常生产使用。
