固定式平台管道切割作业机头结构

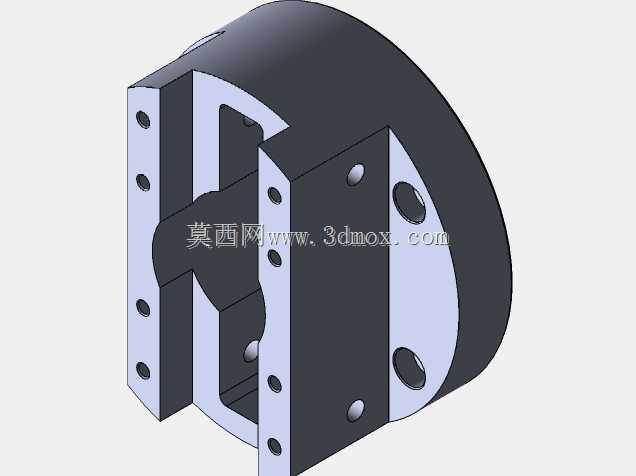

　　这款管道切割作业机头，主要适配固定工位的管材加工作业场景，在管道预制车间、小型管材加工站点、现场管线维修作业点都能见到这类设备的应用，核心用途是完成金属圆管的定长切断、坡口预处理工序，相比手持切割工具，依托固定平台的安装基准，能大幅提升切口的端面垂直度，减少后续坡口修磨的工作量。从结构设计逻辑来看，整机采用模块化的布局思路，前端的夹持进给模块集成了V型定位块与夹紧驱动组件，作业时先将管材穿入机头中心定位孔，夹紧块同步抱合管材外圆，保证管材轴线与切割进给方向垂直，避免切割过程中管材窜动导致的切口偏斜。

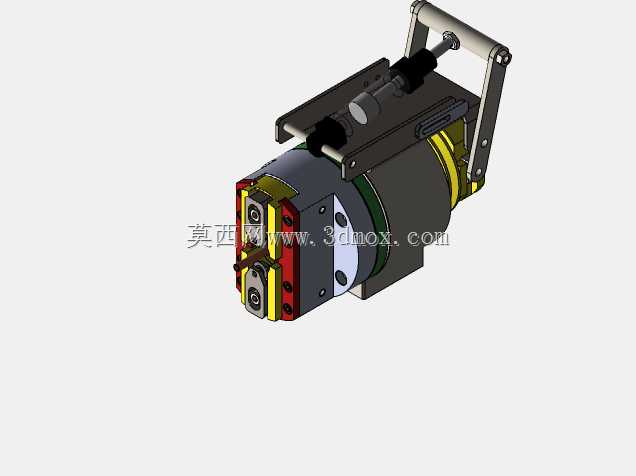

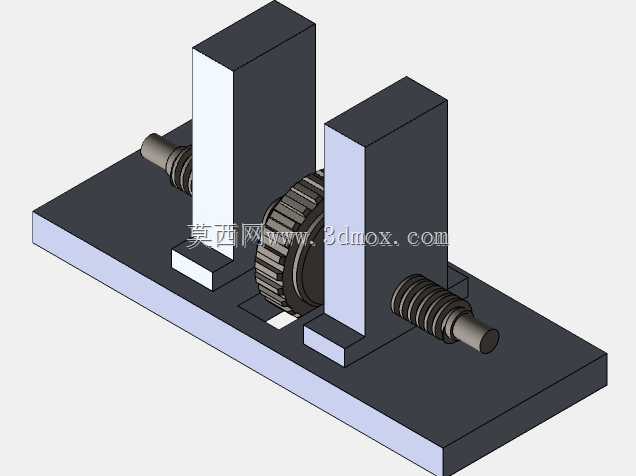

　　切割进给部分采用导轨导向的滑台结构，驱动端预留了手动与自动两种接口，图中可见的顶部手轮结构，可在调试、小批量作业时手动控制进给量，也可外接伺服驱动单元实现自动进给，适配不同的作业节拍需求。设备的动力传输部分采用侧置布局，将驱动电机与传动组件布置在机身侧方，既缩短了传动链的长度，减少动力损耗，也平衡了整机的重心，降低固定安装时的支撑负载。机身尾部设置了便携提手结构，除了固定平台安装使用外，也可在临时作业点快速移位安装，适配现场管线抢修的灵活作业需求。从安装边界来看，整机的径向尺寸控制在紧凑范围内，固定安装时仅需在平台上预留对应四个安装孔位，安装基面的平面度要求控制在0.1mm以内即可保证进给精度，不需要额外制作复杂的安装基座。

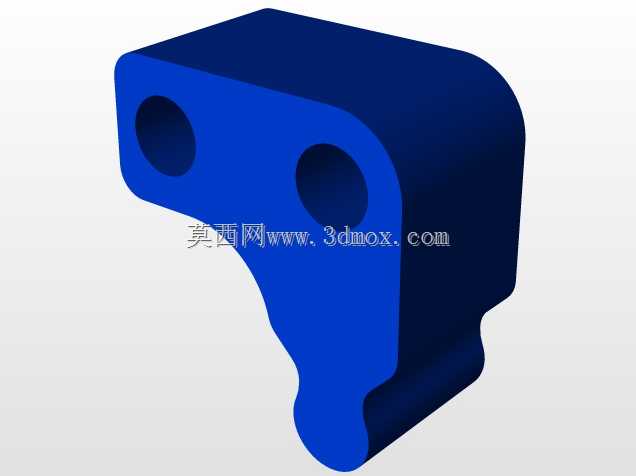

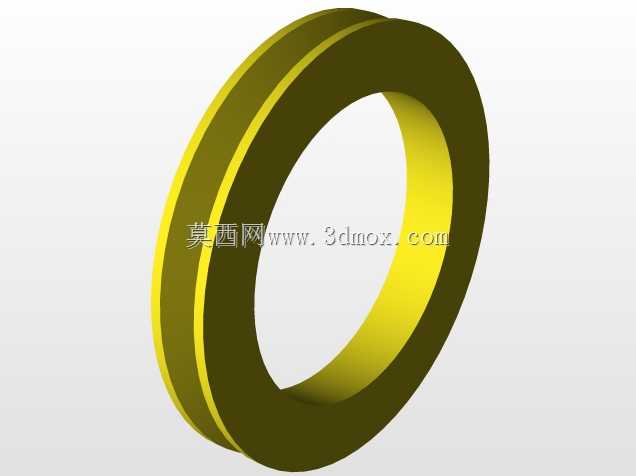

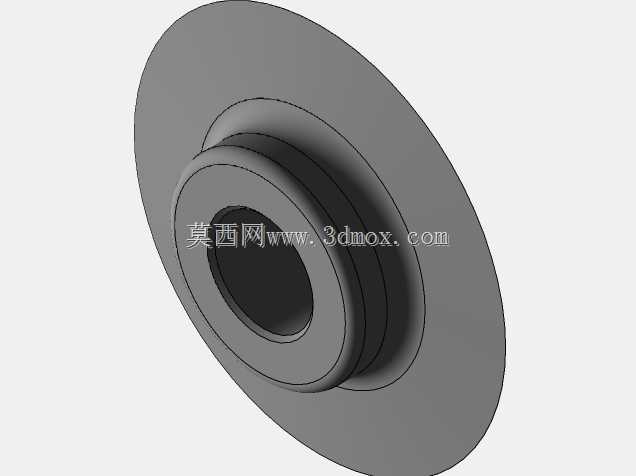

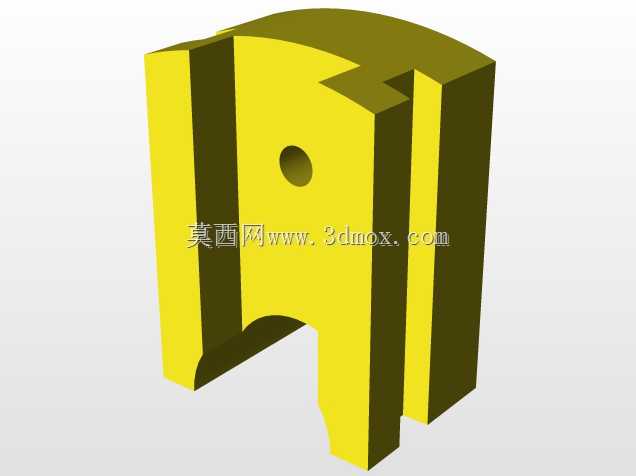

　　前端夹持模块的开口范围覆盖常规中小管径的金属管材，可通过更换不同规格的夹紧垫块适配不同外径的管材，不需要整体更换机头主体，降低了多规格管材加工的配套成本。切割作业时，机头的旋转驱动组件带动切割刀具绕管材轴线做圆周进给，配合径向的进刀动作，可一次性完成切断与坡口成型，切口处无明显毛刺，满足后续焊接装配的端面要求。设计过程中特意将易损的刀具固定座设计为快拆结构，更换刀具时不需要拆解整机主体，仅需松开前端的两个紧固螺钉即可完成刀具更换，减少设备停机维护的时间。机身的防护结构采用分层设计，外侧的金属护板可阻挡切割过程中产生的切屑飞溅，内侧的密封结构可避免切屑进入导轨与传动组件内部，延长设备的维护周期。

　　从实际使用的工况适配来看，这款机头既可以单独作为固定工位的切割单元使用，也可集成到自动化管材加工生产线中，配合上料、送料、出料机构完成全自动的管材加工作业，进给行程的预留量足够覆盖常规壁厚管材的切割需求，不需要额外调整滑台的限位位置。设备的管线接口全部布置在机身侧下方，固定安装时可将动力管线、控制线缆沿平台下方布线，避免作业过程中线缆与管材、移动部件发生干涉。夹持力的调节可通过侧方的调节旋钮完成，针对薄壁管材可降低夹持力，避免管材被夹变形，针对厚壁硬质管材可增大夹持力，保证切割过程中管材无松动。整机的重量控制在单人可搬运的范围内，配合提手结构可在不同作业点位之间快速转移，不需要借助吊装设备，适配小型加工站点的灵活作业需求。
