悬挂式同步带传动线性执行驱动装置

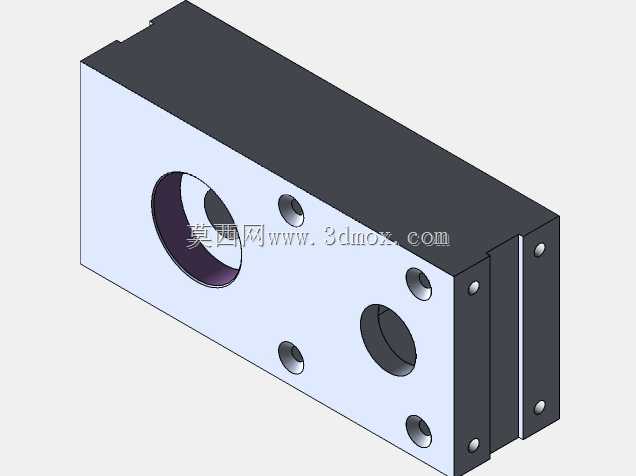

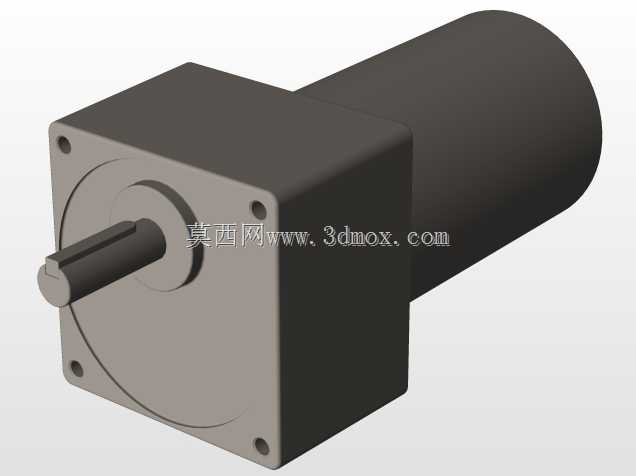

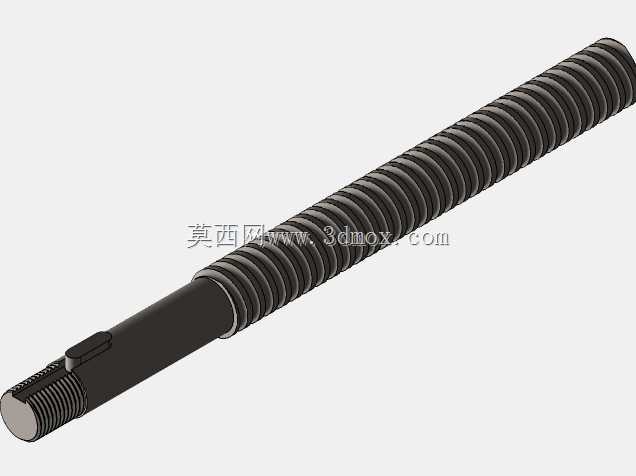

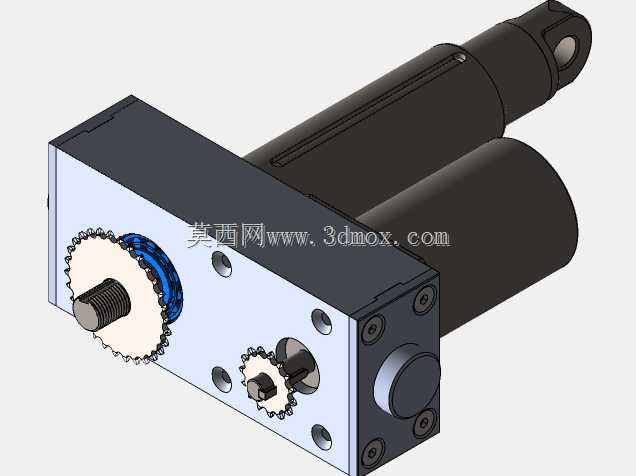

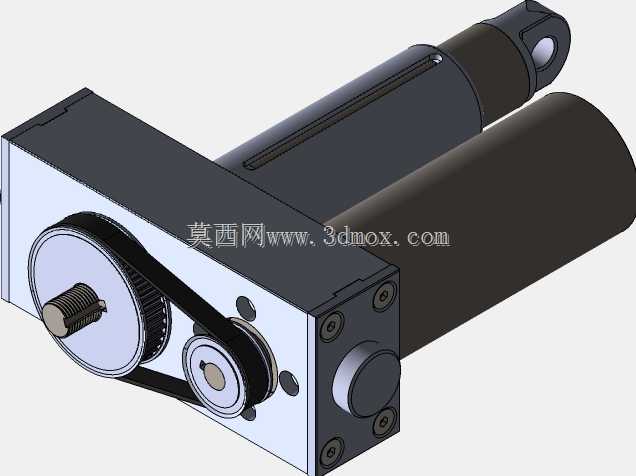

这款线性驱动装置采用悬挂式安装结构设计，核心传动部分搭配同步带减速机构，将驱动电机的高转速低扭矩输出转换为低转速大推力的直线往复动作，可适配多种需要直线位移输出的工业场景。从结构布局来看，驱动电机与执行主体采用平行侧置排布，通过同步带轮组实现动力传递，相比同轴直连结构，整体轴向尺寸更紧凑，同时同步带传动具备一定的缓冲吸振能力，能降低电机启停瞬间的冲击载荷对传动件的损伤，延长核心部件的使用寿命。安装端采用铰接式吊耳结构，两端的连接孔位可配合销轴实现一定角度的摆动补偿，适配安装面存在小幅角度偏差的工况，避免刚性连接导致的卡滞、别劲问题，常见于自动化生产线的工位顶升、工装夹具的夹紧位移、物流设备的挡板伸缩、医疗护理设备的姿态调整等场景，相比气缸、液压缸驱动形式，无需配套气源、液压站等辅助动力源，仅需供电即可实现精准的位置控制，布线与运维难度更低。设计阶段针对安装边界做了优化，主体箱体采用方形截面结构，侧面预留的安装螺孔可根据实际安装需求选配固定支架，既可以采用悬挂吊装的方式固定在设备框架上方，也可以侧装、卧式安装在设备基座上，适配不同设备的内部空间布局。同步带轮组的张紧结构集成在箱体内部，通过调整从动轮的偏心轴位置即可实现带体张紧度的调节，无需额外设计张紧机构，减少了外部零散零件数量，降低了现场安装调试的工作量。输出端的丝杆部分做了防尘防护处理，配合外置的防护套可阻挡车间环境中的粉尘、切削液进入传动副内部，减少磨损导致的精度衰减。在选型适配阶段，可根据实际负载大小、行程需求、运行速度调整电机参数与丝杆导程，这款结构的设计预留了足够的电机安装接口，可适配不同功率的直流、伺服驱动电机，满足从轻载快速位移到重载低速推进的不同工况需求，整体结构的受力路径经过优化，推力输出方向与安装基准面平行，避免偏载导致的丝杆弯曲、带轮偏磨问题，长期运行的稳定性更有保障。
