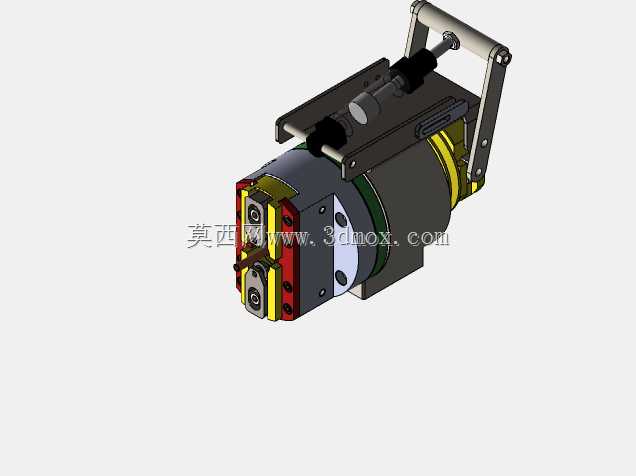

固定式平台管道切割执行机头结构

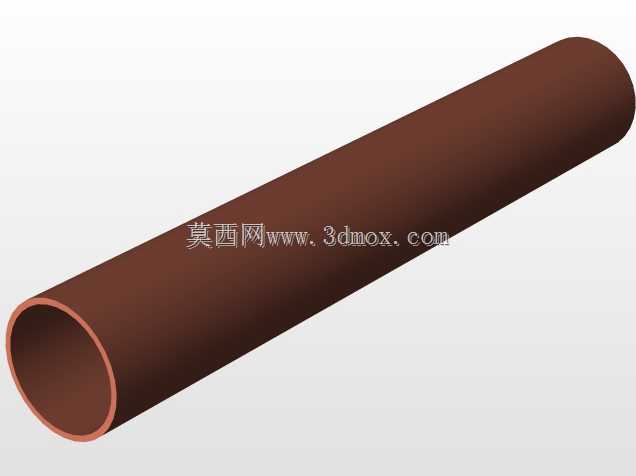

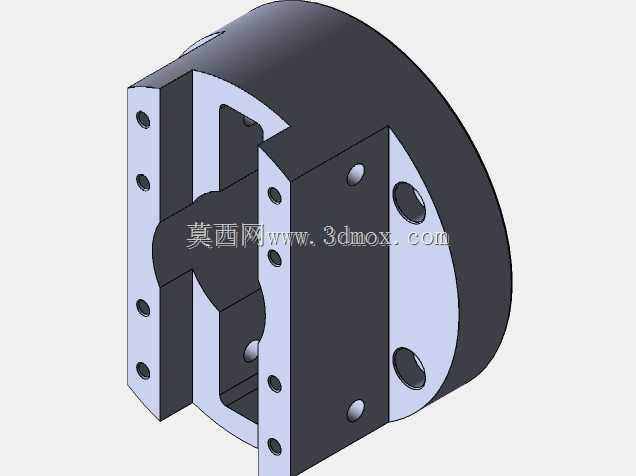

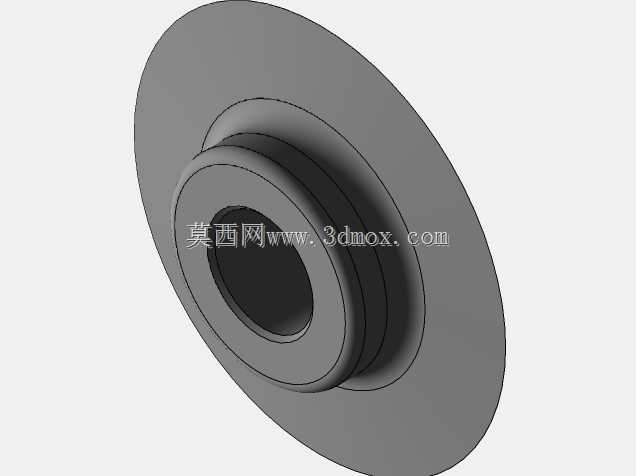

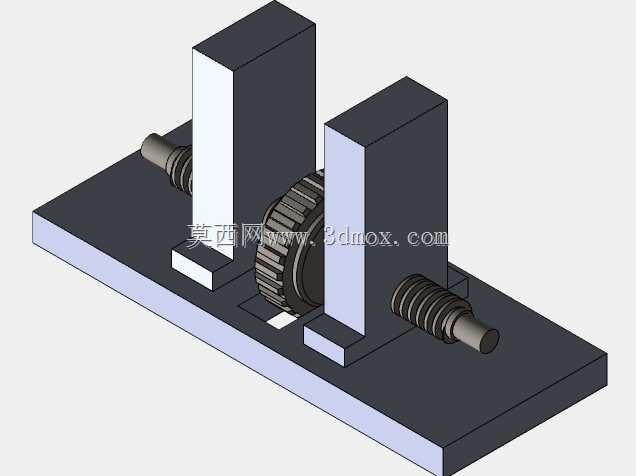

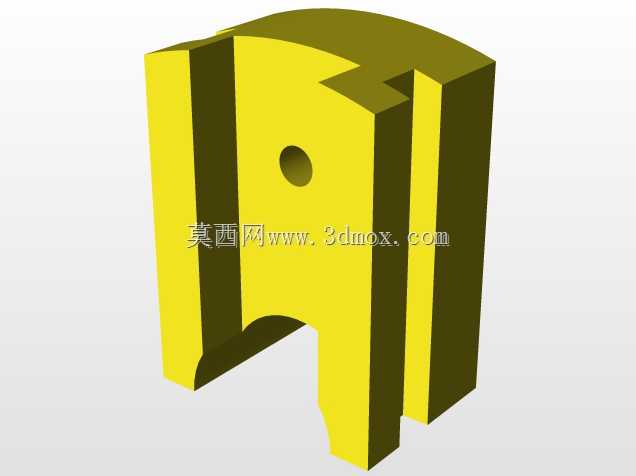

该结构主要应用于管材加工产线的固定工位，承担金属圆管的定长切断工序，适配中小管径的碳钢、不锈钢管材批量加工作业，可集成到连续生产的管材下料单元中，替代传统手持切割作业的不稳定工况，降低切口毛刺与端面倾斜超差的概率。从功能实现逻辑来看，结构前端设置对称分布的夹紧定位模块，通过双侧夹块的同步进给抱紧待切割管段，抵消切削过程中管材的周向转动与轴向窜动，夹块接触面做了防滑齿形处理，针对不同壁厚的管材可调整夹紧行程，避免薄壁管夹装变形的问题。切削进给模块集成在夹紧机构后侧，采用直线导向结构承载切割刀具的进给动作，进给行程匹配常规管材的切割深度需求，驱动端预留了标准安装接口，可适配气动或液压驱动单元，根据现场气源、液压站的配置情况灵活选型。整体结构的安装边界设计紧凑，主体回转部分的外径控制在适配常规管端作业的尺寸范围内，后侧设置的提手结构方便设备的工位转移与检修拆装，底部预留的安装孔位可直接固定在作业平台的标准T型槽上，不需要额外制作过渡安装板。设计过程中优先考虑了作业时的排屑空间，切削区域的外侧护板做了开口设计，切割产生的铁屑可直接向下落入集屑槽，不会堆积在运动副缝隙中造成卡滞。各运动部件的润滑点都设置在易操作的外侧位置，日常维护时不需要拆解主体结构即可完成注油保养。夹紧与切削动作的逻辑做了机械互锁设计，只有当夹块完全抱紧管材后，切削进给结构才会启动进刀，避免空切或者管材未夹紧就进刀造成的刀具崩损、管材飞脱风险。结构的重心沿安装轴线对称分布，高速回转作业时的动平衡余量控制在合理区间，不会产生额外的振动影响切口精度。前端的刀座采用快换结构，磨损后可直接更换刀片，不需要重新调整整个进给机构的同轴度，减少停机维护的时间成本。
