移动式树枝木材切碎机结构设计

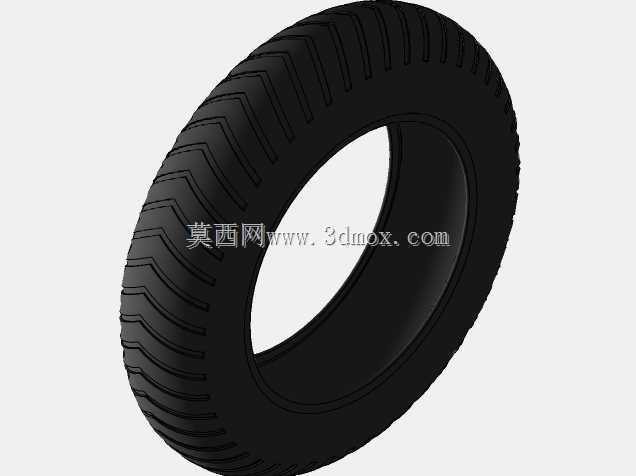

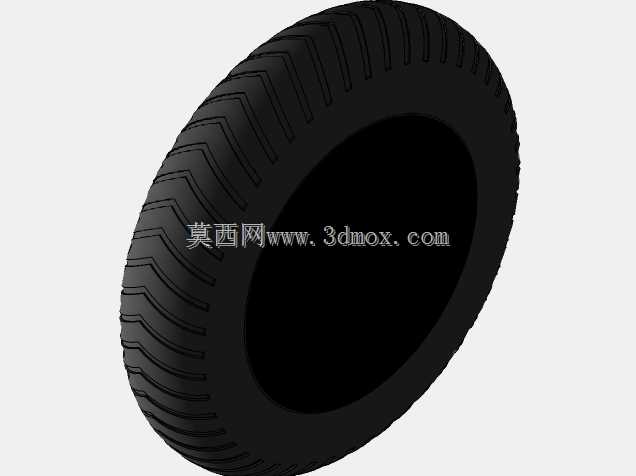

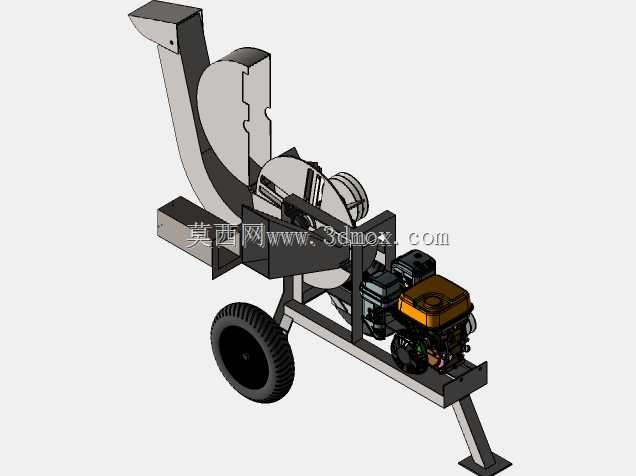

　　这款轮式移动的树枝切碎设备，主要面向园林养护、山地林地抚育、果园枝条处理等户外作业场景，解决零散分布的修剪枝条、小径级伐倒木段转运成本高、堆积占地的实际问题，作业时无需将物料长距离转运至固定处理点，可直接在作业面完成物料减容处理，处理后的碎料可直接用于林地覆盖、有机肥原料或者生物质燃料初加工，大幅降低农林废弃物的处置成本。从结构布局来看，整机采用拖挂式单轮支撑的移动架构，牵引端可搭配小型农用动力机械或者人工推行转场，轮组采用实心橡胶轮结构，适配林间非硬化路面、果园田埂等复杂通行条件，整机重心经过配平设计，牵引转场时不会出现翘头或者侧倾问题，作业时可通过下方的支撑结构固定机位，避免切削作业时的整机振动移位。

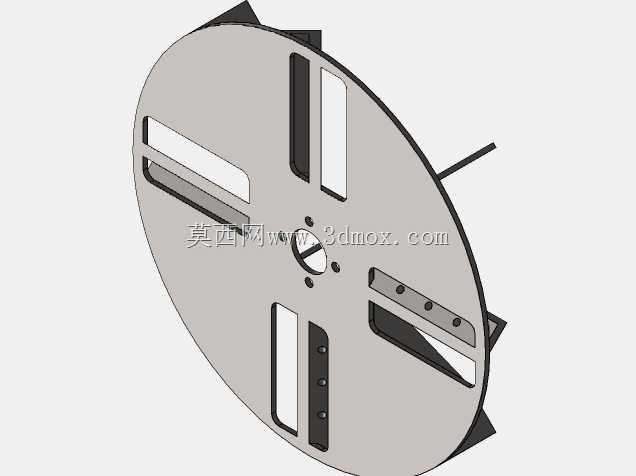

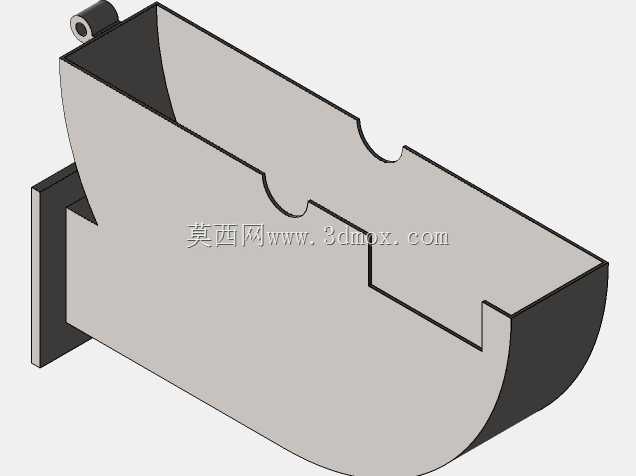

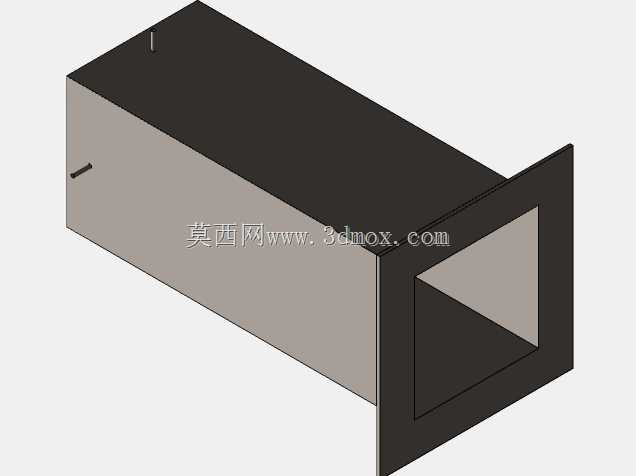

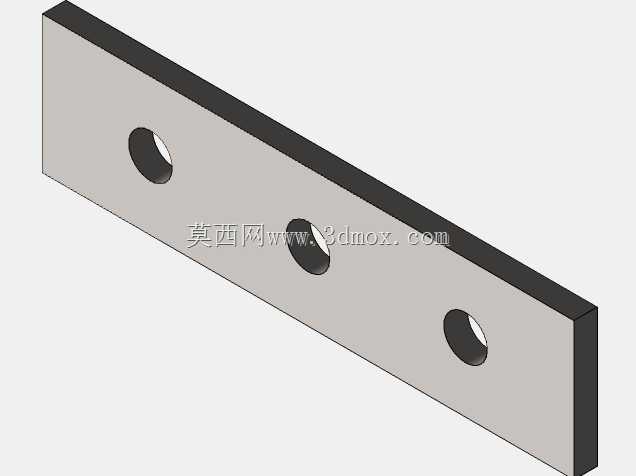

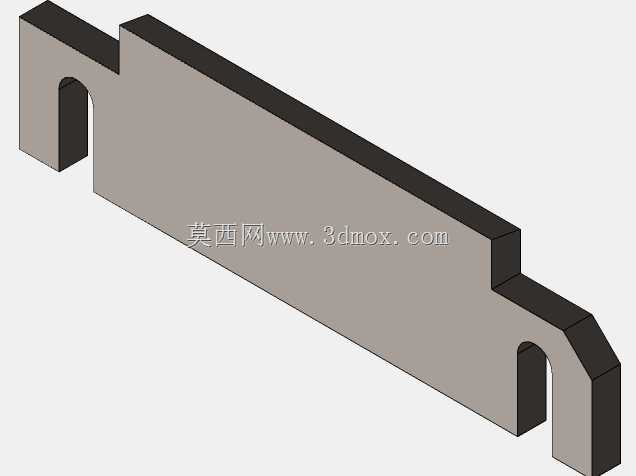

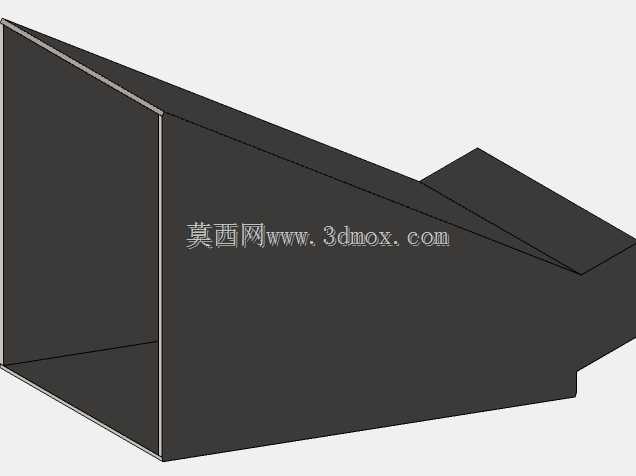

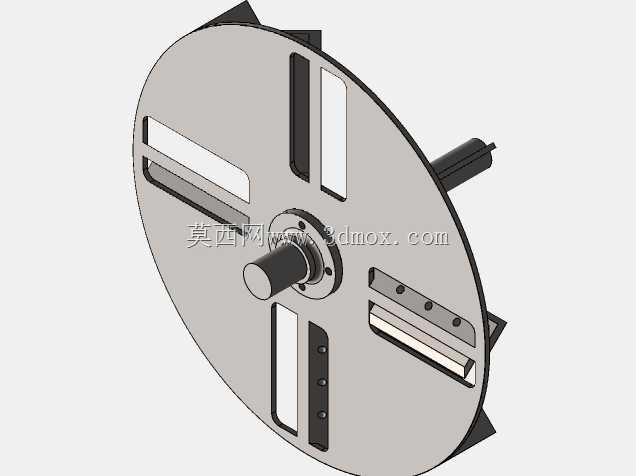

　　切削单元采用盘式削片结构，进料口设置斜向导料槽，可适配直径120mm以内的树枝、小径木段进料，导料槽内侧设置有防反弹挡边，避免切削过程中物料飞溅伤人，刀盘上对称布置2片切削刀片，刀片采用可更换的硬质合金刃口，磨损后可单独拆卸刃磨或者更换，无需整体更换刀盘，降低后期维护成本；刀盘侧方设置有切向出料通道，碎料可通过刀盘旋转产生的气流直接抛送至指定收集位置，抛送高度可通过出料口的导流板调整，适配不同高度的收集袋或者转运车辆接料。

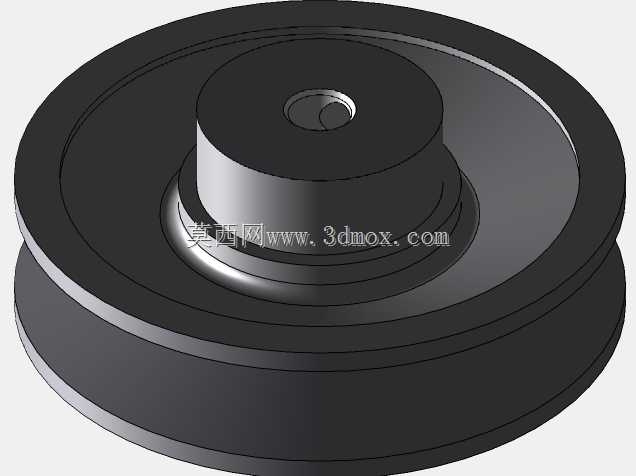

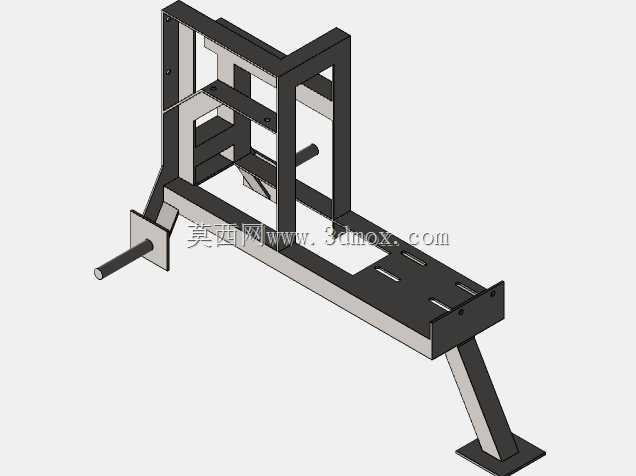

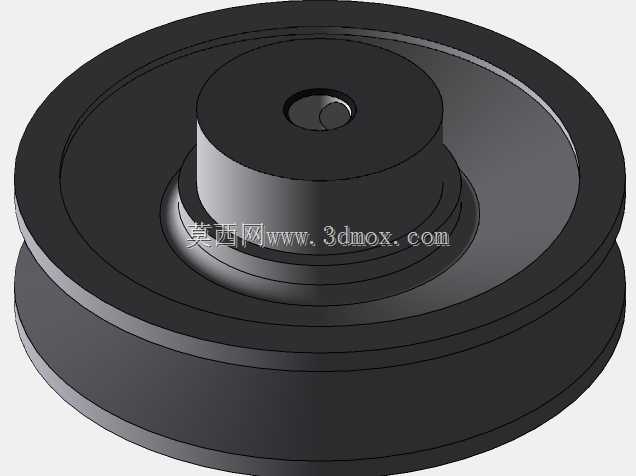

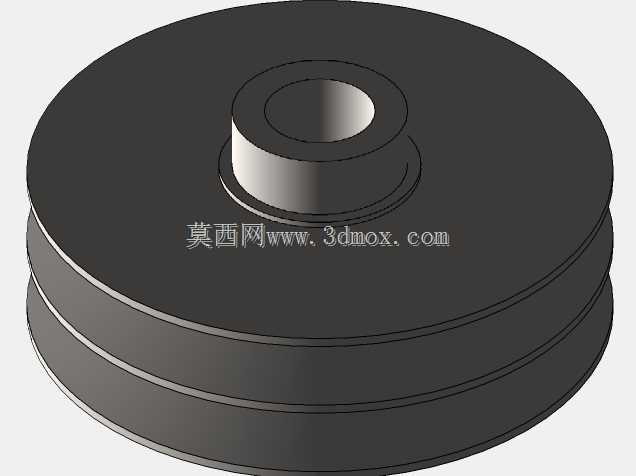

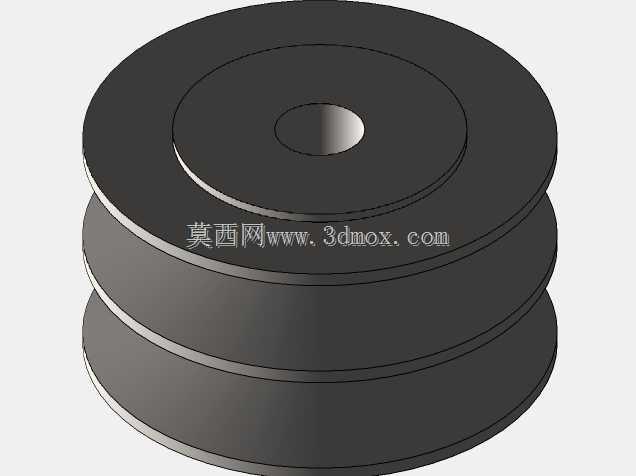

　　动力单元采用单缸内燃机布置在机架后侧，与刀盘之间通过带传动结构传递动力，带传动结构可在切削遇到硬木或者卡料时起到过载缓冲作用，避免动力单元直接承受冲击载荷损坏，动力单元外围设置有防护机架，避免作业过程中飞溅的碎料磕碰动力部件，同时预留了常规维护的操作空间，日常更换机油、清理空滤无需拆解外围防护结构。机架采用矩形钢管焊接成型，所有焊接位置均做了倒角去应力处理，避免长期振动工况下出现焊缝开裂问题，切削腔与机架之间设置有橡胶减震垫，可抵消刀盘高速旋转产生的高频振动，降低整机作业时的共振幅度，延长各连接部件的使用寿命。进料口位置设置有安全联锁结构，当进料口防护盖打开时，动力传动会自动脱开，避免操作人员误触旋转的切削部件，符合农林作业设备的安全设计规范。整机的安装边界充分考虑了小型作业场景的通行需求，宽度控制在常规农用三轮车的货箱宽度范围内，转场时可直接装载在小型货运车辆上，无需额外的超宽运输手续，作业时的占地长度不超过3米，可在行距3米以上的果园行间直接作业，不会刮碰果树树干。

　　从设计逻辑上，这款设备没有追求过大的切削直径，而是优先保障移动灵活性和作业可靠性，所有易损部件均采用通用标准件，基层维修站点即可完成配件更换，无需返厂维修，适配农林作业区域分散、维修条件有限的实际使用环境，切削刀盘的动平衡在设计阶段就做了仿真校核，高速旋转时的径向跳动量控制在0.1mm以内，既可以降低作业振动，也能减少刀片的异常磨损，延长单次刃磨后的使用时长。出料通道的弧度经过流体仿真优化，碎料抛送过程中不会出现通道堵塞问题，即使处理含水率较高的新鲜枝条，也能顺畅出料，不会出现粘壁堵料的情况。
