高容量工业塑料破碎处理设备结构

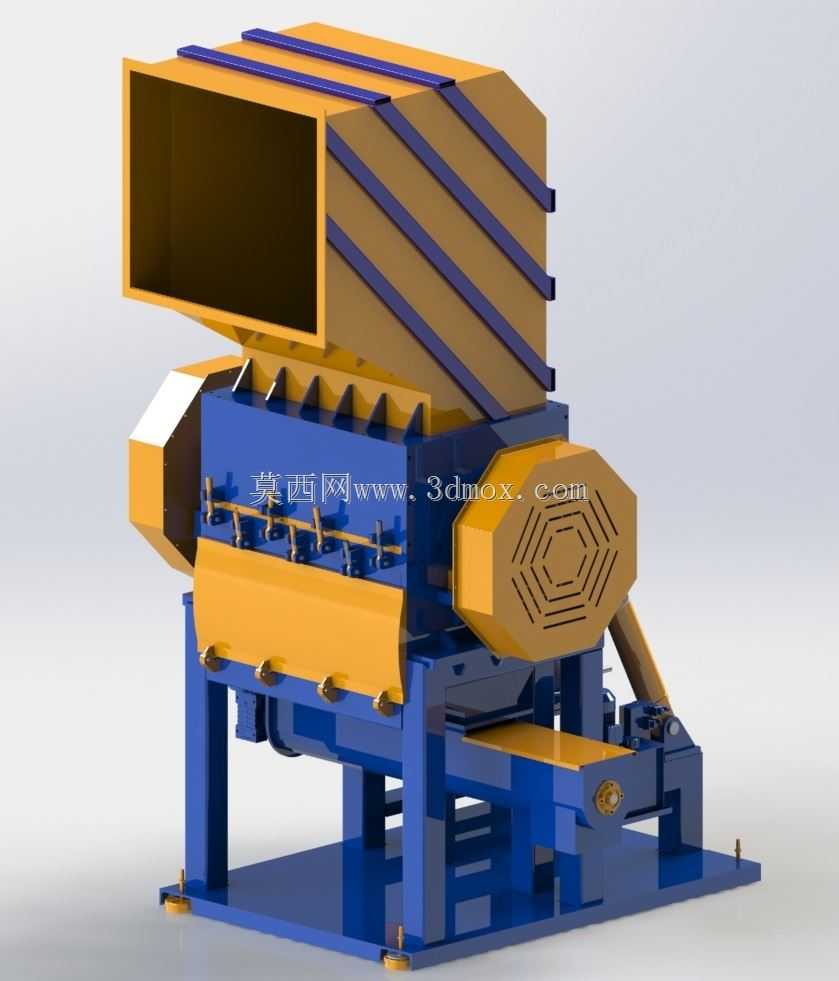

　　在塑料再生加工、注塑边角料回收、工业固废预处理的生产场景中，这类重型塑料破碎设备是整条回收产线的首道核心处理单元，承担着将大块硬质塑料、厚壁管材、注塑浇口废料、报废塑料制件剪切破碎为均匀小粒径颗粒的功能，为后续的清洗、造粒工序提供符合进料尺寸要求的原料。从结构设计逻辑来看，设备采用上宽下窄的大倾角进料斗结构，进料口做了加宽外扩处理，斗壁外侧加装多道平行的加强筋板，既可以避免大块物料投入时对斗壁的冲击变形，也能引导物料靠自重顺畅滑入破碎腔，不会出现架桥卡料的问题，进料斗的开口尺寸适配常见的叉车投料、人工整筐投料的作业方式，不需要额外增加进料辅助机构就能满足常规产能的进料需求。

　　破碎腔作为核心工作单元，采用上下分体式的厚钢板焊接结构，腔体内侧布置有可拆卸的耐磨衬板，动刀组沿刀轴呈螺旋错位排布，定刀通过螺栓固定在腔体侧壁，动定刀之间的间隙可以通过调整螺栓进行微调，保证剪切刃口始终保持合适的啮合间隙，既能降低破碎过程中的无用功耗，也能避免硬料卡滞时对刀轴造成的冲击载荷；刀轴两端采用重载调心滚子轴承支撑，轴承座与机架之间设置有密封挡圈，防止破碎过程中产生的塑料粉尘进入轴承润滑腔，延长轴承的维护周期。设备两侧的传动端设置有全包式的安全防护罩，防护罩表面冲压有六边形的通风散热孔，既可以避免传动部件外露带来的安全隐患，也能保证皮带传动、轴承运转过程中的热量及时散出，不会出现长时间运行过热的问题。

　　机架部分采用整体式型钢焊接框架，底部是整块的钢板安装底座，底座上预留有多个地脚螺栓固定孔，安装时可以直接通过膨胀螺栓固定在硬化的混凝土地面上，不需要额外制作安装基础，机架的支腿高度经过优化，保证破碎腔出料口的高度可以直接匹配下方的输送料斗或者集料箱，破碎后的物料可以直接靠自重排出，不会在腔体内积存。设备的驱动电机布置在机架侧下方的安装位上，通过皮带轮与刀轴连接，皮带张紧度可以通过电机安装板的长圆孔进行调整，传动结构简单可靠，后期维护更换皮带不需要拆解设备主体结构。

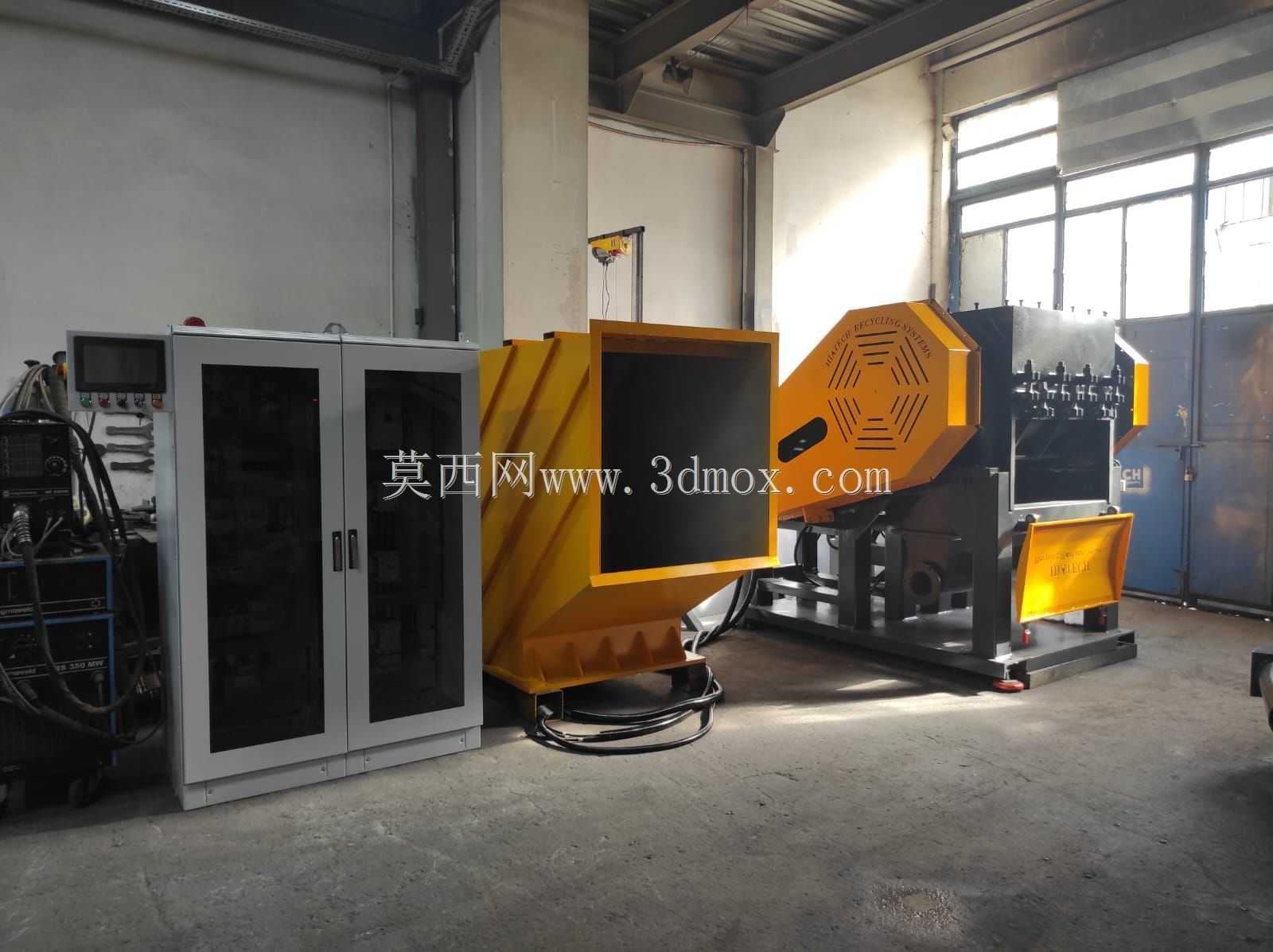

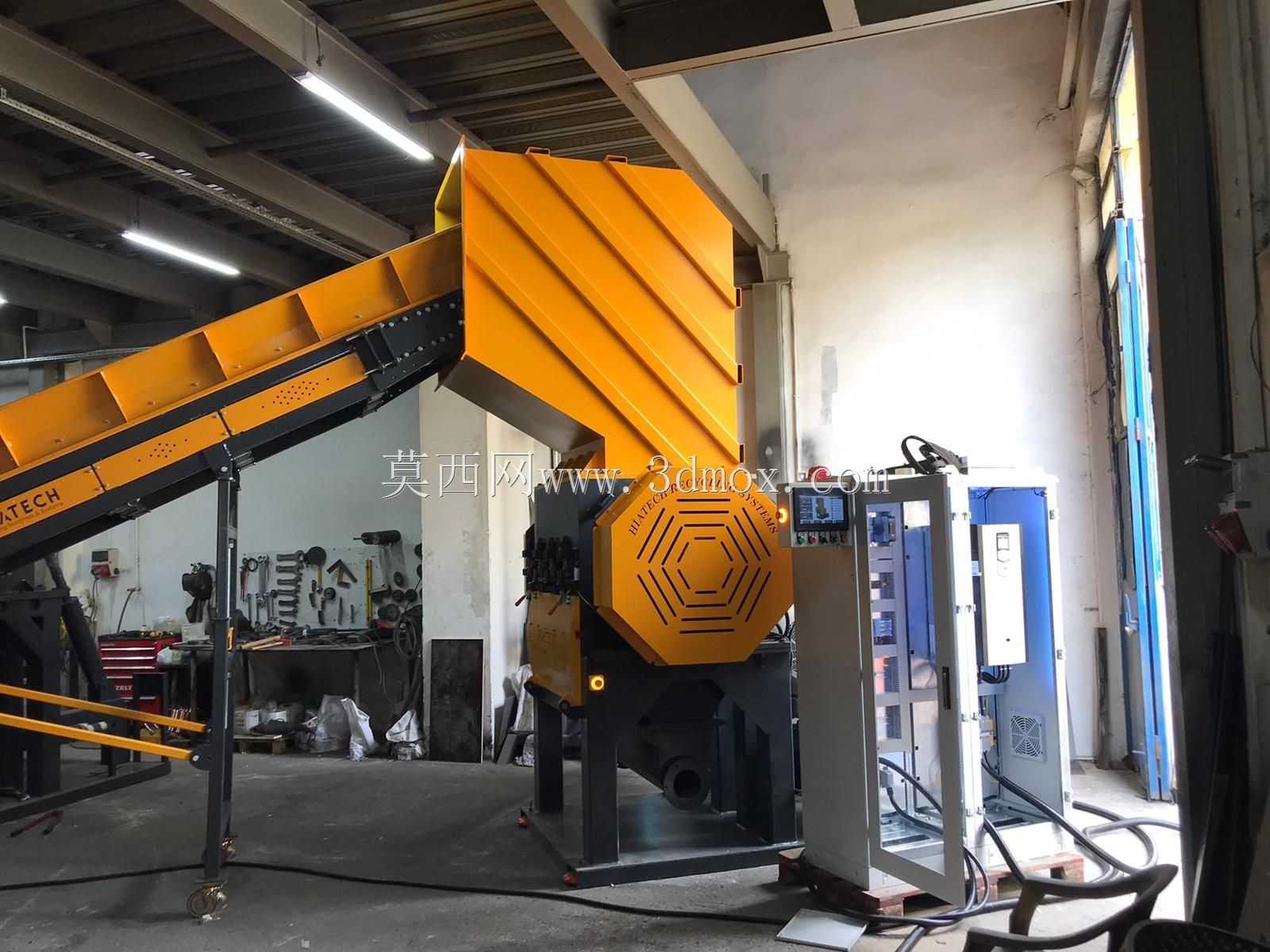

　　从安装边界来看，设备整体的长宽尺寸适配常规的车间通道宽度，进料斗的最高处高度符合人工辅助投料的人体工程学要求，不需要额外搭建操作平台就能完成日常的投料、检查作业；设备运行时的动载荷经过机架底部的减震垫缓冲后，不会对地面造成过大的冲击，适合布置在再生塑料加工车间、注塑车间边角料回收区、工业固废处理站点等场景。在实际选型适配时，这类重型破碎机针对的是硬度较高、厚度较大的塑料物料处理，和普通的小型塑料粉碎机相比，其刀轴直径、腔体壁厚、驱动功率都做了加强设计，可以连续长时间处理大块的厚壁塑料废料，不会因为长时间高负载运行出现刀轴变形、焊缝开裂的问题；腔体的开合结构设计也考虑了日常维护的需求，松开腔体侧面的紧固螺栓后就可以翻开上腔体，快速更换磨损的动刀、定刀，清理腔体内卡滞的物料，大幅减少设备停机维护的时间。在三维建模过程中，这类设备的结构需要重点关注焊接件的焊缝位置、运动部件的干涉检查、易损件的可拆卸空间预留，比如动刀的拆装空间要保证扳手可以正常操作，轴承座的安装位置要预留足够的润滑脂加注空间，皮带防护罩的尺寸要完全覆盖皮带轮的旋转范围，避免出现结构设计上的安全隐患；同时各个部件的连接螺栓规格、安装孔位要符合机械设计的通用标准，保证加工制作时可以直接选用标准件，不需要定制特殊规格的紧固件。
