四轴联动撕碎回收处理设备结构设计

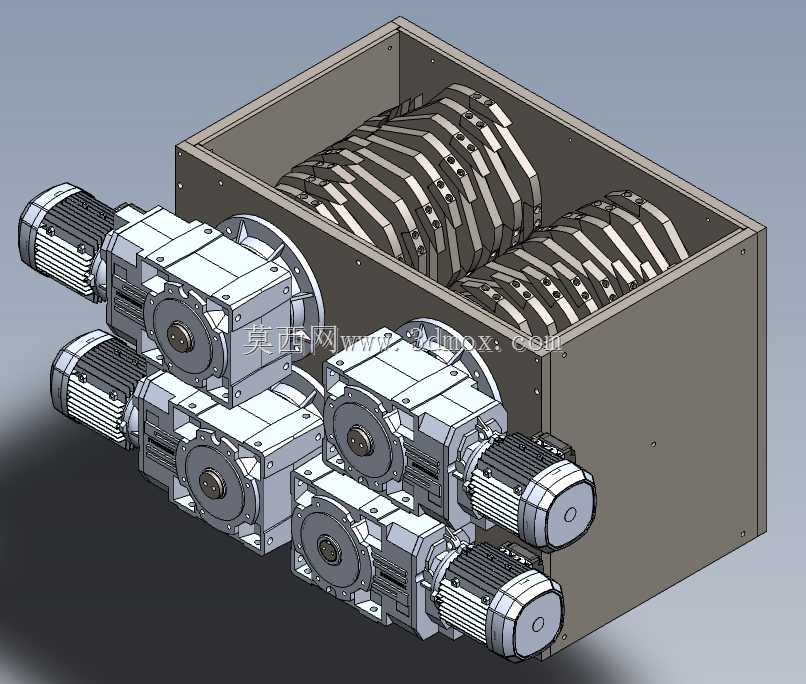

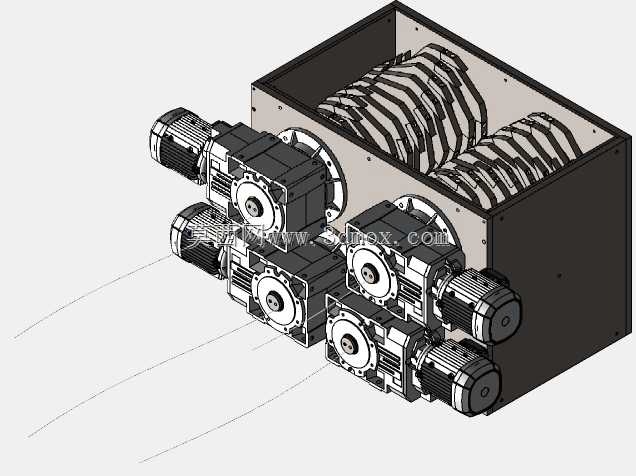

　　这款四轴撕碎设备的三维结构，是针对固废回收处理场景做的针对性设计，日常在工业固废处置、城市生活垃圾分拣、报废家电拆解、废金属回收、塑料再生加工等场景都能见到这类设备的身影，核心作用是通过多轴差速剪切，把大块、高韧性、易缠绕的废弃物料剪切成尺寸均匀的小块料，方便后续的分选、运输、再生加工工序开展。从结构布局来看，设备采用四组独立驱动的刀轴总成平行排布在破碎仓内部，每根刀轴都单独配置了减速单元与驱动电机，这种独立驱动的设计思路，是为了让相邻刀轴之间形成稳定的转速差，避免传统单轴或双轴设备处理高韧性物料时容易出现的缠绕、卡料问题，四轴形成的咬合剪切面可以覆盖整个破碎仓的进料截面，不管是大块的废塑料筐、废弃金属桶、报废线缆还是工业边角料，进入仓内后都能被多角度的动刀咬合撕扯，不会出现漏料或者卡滞空转的情况。刀轴部分的设计采用了模块化刀片装配思路，每片动刀都通过六角轴的定位槽固定在轴体上，刀片之间用隔套调整间距，后期使用过程中如果出现刀片磨损，不需要整根轴更换，只需要拆解更换对应磨损的刀片即可，大幅降低了设备的后期维护成本；刀片的刃口做了交错角度排布，相邻轴上的刀片刃口互相咬合，剪切间隙控制在毫米级，既能保证剪切效率，也能控制出料的粒度均匀性，避免出现过大块的未破碎物料。

　　破碎仓的壳体采用厚钢板焊接成型，侧壁做了加强筋结构提升整体刚性，毕竟设备运行过程中刀轴咬合物料时会产生较大的冲击载荷，壳体的刚性直接决定了设备长期运行的稳定性，不会因为长期冲击出现焊缝开裂或者壳体变形的问题；仓体上部是敞开式的进料口设计，可以适配皮带输送机、人工投料、抓机上料等多种上料方式，下部预留了出料口的安装法兰，可以直接对接后续的出料输送设备，形成连续化的处理生产线。

　　驱动部分的布局是把四组减速电机分别布置在破碎仓的外侧两端，每台减速机的输出轴通过法兰与刀轴直连，这种直连的传动方式相比链传动、带传动，传动效率更高，承载的扭矩更大，也减少了传动部件的维护点；减速机选用的是大速比硬齿面减速单元，能够把电机的高转速低扭矩输出转化为刀轴需要的低转速大扭矩输出，即使遇到硬度较高的金属块料，也能提供足够的剪切扭矩，不会因为负载过大出现电机堵转的情况。

　　从安装边界来看，设备整体的重心集中在破碎仓下部，安装时只需要按照底座的安装孔位做混凝土基础预埋，或者直接安装在配套的设备机架上即可，不需要额外做复杂的调平结构；驱动电机的接线端统一布置在设备外侧，方便现场的电气布线，电机的安装位置预留了足够的散热空间，避免长期高负载运行时出现电机过热的问题。在实际选型应用中，这类四轴撕碎设备相比传统双轴机型，对物料的适应性更强，尤其是处理成分复杂的混合固废时，四轴的结构可以有效避免物料在仓内打转，能够持续咬合进料，处理效率比同功率的双轴设备高出不少，而且出料粒度更均匀，后续分选工序的效率也能随之提升。设计过程中也充分考虑了设备的维护便利性，破碎仓的侧盖采用螺栓快拆结构，需要检修刀轴或者更换刀片时，只需要拆开侧盖的固定螺栓就能露出整个刀轴总成，不需要拆解上部的进料结构或者驱动单元，大幅缩短了日常维护的停机时间；刀轴两端的密封结构采用了多重迷宫密封加填料密封的组合形式，能够有效避免破碎过程中产生的细小碎屑进入轴承座，保护轴承与密封件，延长核心转动部件的使用寿命。
